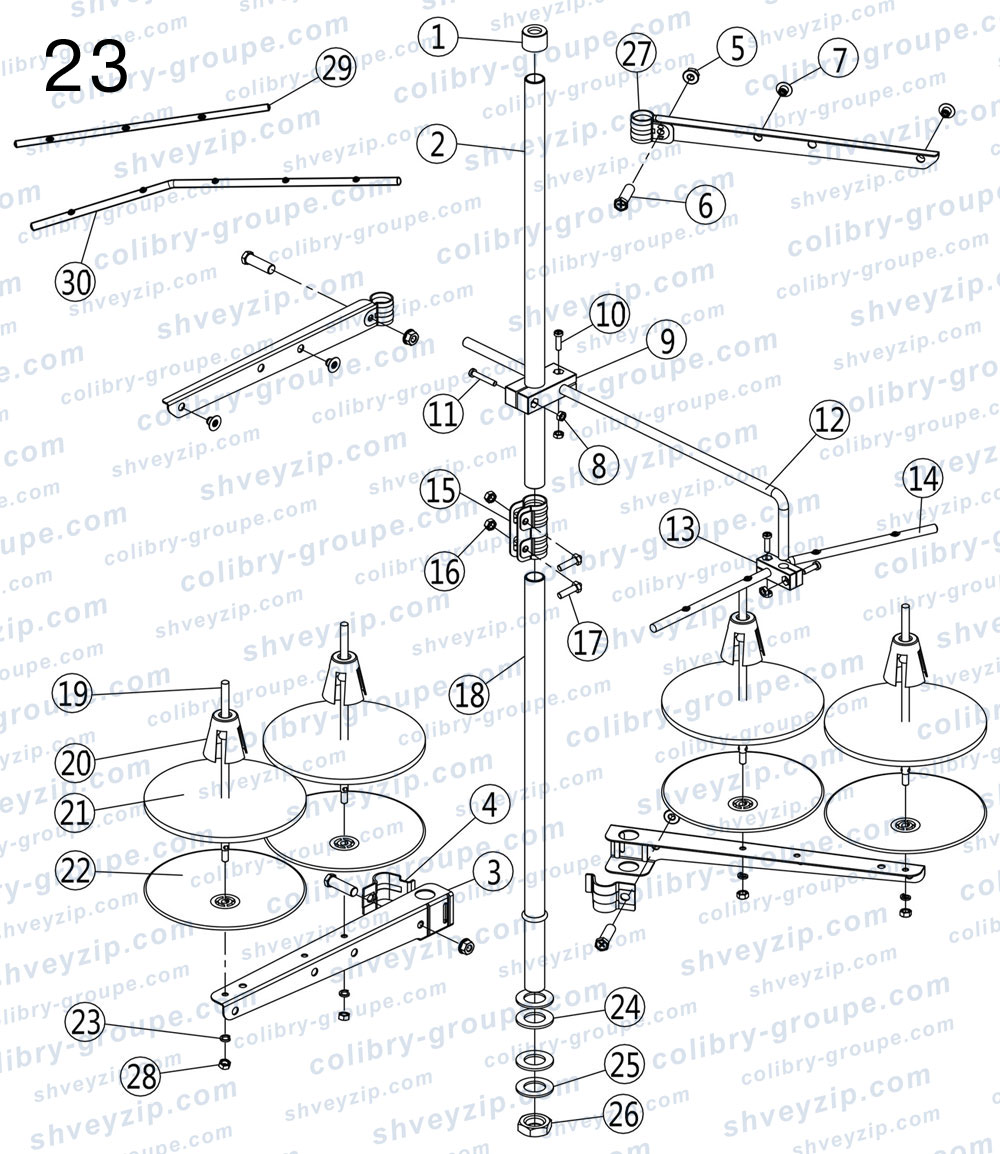

23. Компоненты нитеводителя
Для схемы кликните по ней два раза или
| 1 |
20131019
Колпачок стержня Rod cap |
1 | |||
| 2 |
121131009
Верхняя стойка для нити Upper thread column |
1 | |||
| 3 |
21131009
Кронштейн катушки (короткий) Thread spool tray bracket |
2 | |||
| 4 |
21131011
Направляющий крюк для нити Thread guide hook |
2 | |||
| 5 |
201106006
Гайка направляющего крюка Thread guide hook nut |
4 | |||
| 6 |
20131020
Винт направляющего крюка Screw |
4 | |||
| 7 |
20131018
Направляющий крюк для нити (3-ниточн.) Thread guide hook |
3 | |||
| 7 |
20131018
Направляющий крюк для нити (4-ниточн.) Thread guide hook |
4 | |||
| 7 |
20131018
Направляющий крюк для нити (5-ниточн.) Thread guide hook |
5 | |||
| 8 |
201106004
Гайка Nut |
4 | |||
| 9 |
21131010
Фиксирующая пластина стержня Clamp plate |
1 | |||
| 10 |
20131021
Винт кронштейна стержня Screw |
3 | |||
| 11 |
20131022
Винт кронштейна стержня Screw |
1 | |||
| 12 |
21131007
Направляющий стержень для нити Thread guide bar |
1 | |||
| 13 |
21131013
Соединительный элемент направляющего стержня Thread guide joint |
1 | |||
| 14 |
20131014
Направляющий стержень для нити (4-ниточн.) Thread guide |
1 | |||
| 15 |
21131014
Втулка Bushing |
1 | |||
| 16 |
NO1030
Гайка M5 Nut |
2 | |||
| 17 |
S04050
Болт с шестигранной головкой и крестообразным шлицем M5×16 Screw |
2 | |||
| 18 |
21131018
Нижняя стойка для нити Lower thread column |
1 | |||
| 19 |
20131006
Штырь для катушки (3-ниточн.) Spool pin |
3 | |||
| 19 |
20131006
Штырь для катушки (4-ниточн.) Spool pin |
4 | |||
| 19 |
20131006
Штырь для катушки (5-ниточн.) Spool pin |
5 | |||
| 20 |
21131015
Амортизатор катушки (3-ниточн.) Spool Cushion |
3 | |||
| 20 |
21131015
Амортизатор катушки (4-ниточн.) Spool Cushion |
4 | |||
| 20 |
21131015
Амортизатор катушки (5-ниточн.) Spool Cushion |
5 | |||
| 21 |
20131010
Прокладка под катушку (3-ниточн.) Spool tray cushion |
3 | |||
| 21 |
20131010
Прокладка под катушку (4-ниточн.) Spool tray cushion |
4 | |||
| 21 |
20131010
Прокладка под катушку (5-ниточн.) Spool tray cushion |
5 | |||
| 22 |
21131016
Платформа для катушки (3-ниточн.) Spool tray |
3 | |||
| 22 |
21131016
Платформа для катушки (4-ниточн.) Spool tray |
4 | |||
| 22 |
21131016
Платформа для катушки (5-ниточн.) Spool tray |
5 | |||
| 23 |
20128018
Шайба для катушки (3-ниточн.) Washer |
3 | |||
| 23 |
20128018
Шайба для катушки (4-ниточн.) Washer |
4 | |||
| 23 |
20128018
Шайба для катушки (5-ниточн.) Washer |
5 | |||
| 24 |
20122049
Резиновая шайба Plate dog link washer |
2 | |||
| 25 |
121128003
Нижняя шайба Lower washer |
2 | |||
| 26 |
201516005
Фиксирующая гайка нижней стойки Nut |
1 | |||
| 27 |
121131007
Кронштейн катушки (короткий) Thread spool tray bracket |
2 | |||
| 28 |
N01114
Гайка (3-ниточн.) Nut |
3 | |||
| 28 |
N01114
Гайка (4-ниточн.) Nut |
4 | |||
| 28 |
N01114
Гайка (5-ниточн.) Nut |
5 | |||
| 29 |
20131050
Направляющий стержень для нити (3-ниточн.) Thread guide |
1 | |||
| 30 |
20131036
Направляющий стержень для нити (5-ниточн.) Thread guide |
1 | |||
| 31 |
2113101700
Комплект нитеводителя (3-ниточн.) Thread stand component |
1 | |||
| 31 |
2113101800
Комплект нитеводителя (4-ниточн.) Thread stand component |
1 | |||
| 31 |
2113101900
Комплект нитеводителя (5-ниточн.) Thread stand component |
1 | |||
| 31 |
2113102700
Комплект нитеводителя (6-ниточн.) Thread stand component |
1 | |||
