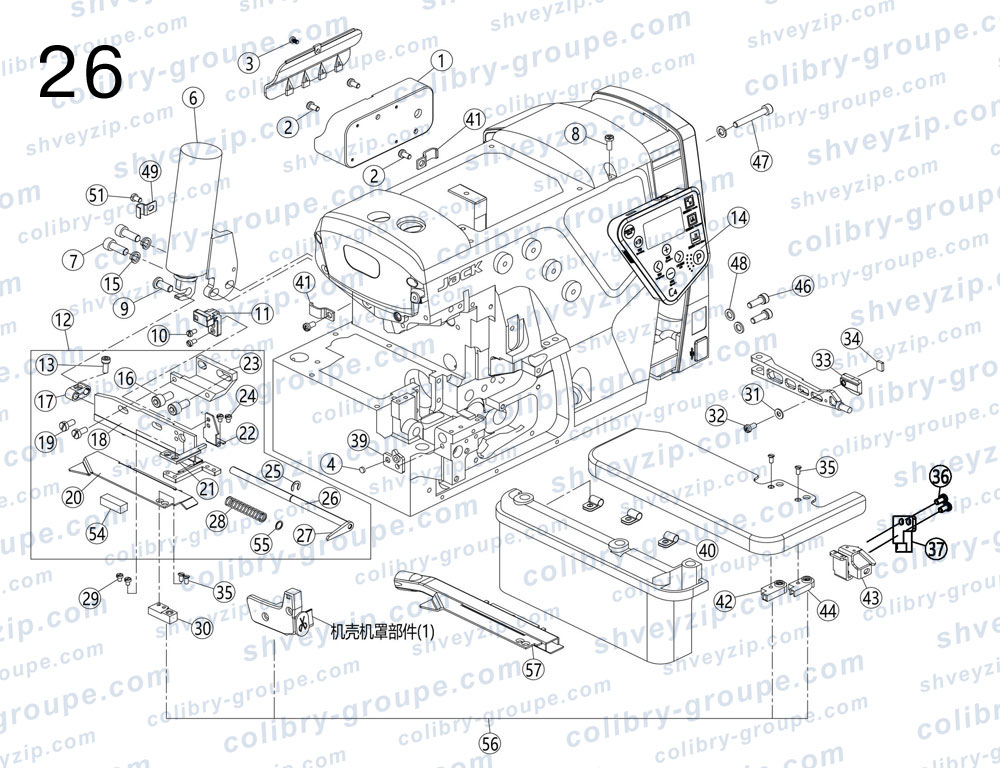

26. Специальные детали
Для схемы кликните по ней два раза или
| 1 |
2111107400
Комплект клеммной коробки Interconnecting device |
1 | |||
| 2 |
207511007
Винт M4×7.5 Screw |
4 | |||
| 3 |
一
Винт M3×5 Screw |
1 | |||
| 4 |
30130017
Магнит Magnetic Iron |
1 | |||
| 6 |
12144700100
Комплект электромагнита Electromagnet assembly |
1 | |||
| 7 |
207511026
Винт M6×16 Screw |
2 | |||
| 8 |
S04060
Винт M4×10 Screw |
1 | |||
| 9 |
20726201
Штифт Pin |
1 | |||
| 10 |
S01027
Винт M3×6 Screw |
2 | |||
| 11 |
2113000300
Защита лапки Cloth plate assembly |
1 | |||
| 12 |
12111105500
Комплект автоматического ножа Cutter Assembly |
1 | |||
| 13 |
S05048
Винт M4×10 Screw |
1 | |||
| 14 |
2111102800
Комплект панели управления Operation Panel |
1 | |||
| 15 |
W02004
Пружинная шайба 6 Washer |
2 | |||
| 16 |
S05232
Винт M6×12 Screw |
2 | |||
| 17 |
20704050
Кривошип соединения ножей Crank |
1 | |||
| 18 |
20712082
Фиксирующая опора ножевой группы The fixed seat |
1 | |||
| 19 |
101511011
Винт SM11/64×40×9.5 Screw |
2 | |||
| 20 |
20712083
Направляющая пластина для сшивания Gear plate |
1 | |||
| 21 |
20719004
Фиксированный нож Constant seat |
1 | |||
| 22 |
121112043
Направляющая пластина Gear plate |
1 | |||
| 23 |
20709106
Кронштейн крепления ножа Bracket |
1 | |||
| 24 |
207511020
Винт M3×4 Screw |
2 | |||
| 25 |
20629007
Стопорное кольцо Circlip |
1 | |||
| 26 |
20702070
Вал верхнего ножа Knife shaft |
1 | |||
| 27 |
20719003
Подвижный нож автоматического резака The knife |
1 | |||
| 28 |
20727020
Пружина Spring |
1 | |||
| 29 |
207511020
Винт M3×4 Screw |
2 | |||
| 30 |
21130303
Датчик обратной связи Back emission |
1 | |||
| 31 |
20612062
Прокладка винта масляной трубки Washer |
1 | |||
| 32 |
207511007
Винт M4×7.5 Screw |
1 | |||
| 33 |
21111006
Кронштейн крепления магнита Bracket |
1 | |||
| 34 |
21101203
Магнит крепления лапки Magnetic Iron |
1 | |||
| 35 |
S02007
Винт M3×5.4 Screw |
4 | |||
| 36 |
207511007
Винт M4×7.5 Screw |
2 | |||
| 37 |
12113009500
Защита лапки Cloth plate assembly |
1 | |||
| 39 |
121109010
Кронштейн нижнего ножа Bracket |
1 | |||
| 40 |
20629003
Зажим для трубки Tubing clamps |
3 | |||
| 41 |
12912327
Зажим для провода Tubing clamps |
2 | |||
| 42 |
21130302
Комплект заднего датчика приёма Receiver Attachment (back) |
1 | |||
| 43 |
121112014
Кронштейн фиксации Bracket |
1 | |||
| 44 |
21130301
Комплект переднего датчика приёма Receiver Attachment (front) |
1 | |||
| 46 |
207513009
Винт M5×12 Screw |
2 | |||
| 47 |
136513001
Винт M5×35 Screw |
1 | |||
| 48 |
20128021
Шайба W12 Washer |
3 | |||
| 49 |
121112054
Прижимная пластина направляющей Washer |
1 | |||
| 51 |
403511051
Винтм M4×6 Screw |
1 | |||
| 54 |
20722016
Опорная прокладка Cushion |
1 | |||
| 55 |
121128007
Прокладка Washer |
1 | |||
| 56 |
12111102100
Комплект датчика Induction machine assay |
1 | |||
| 57 |
12111206100
Комплект направляющей всасывающего ножа Baffle assembly of suction and knife |
1 | |||
