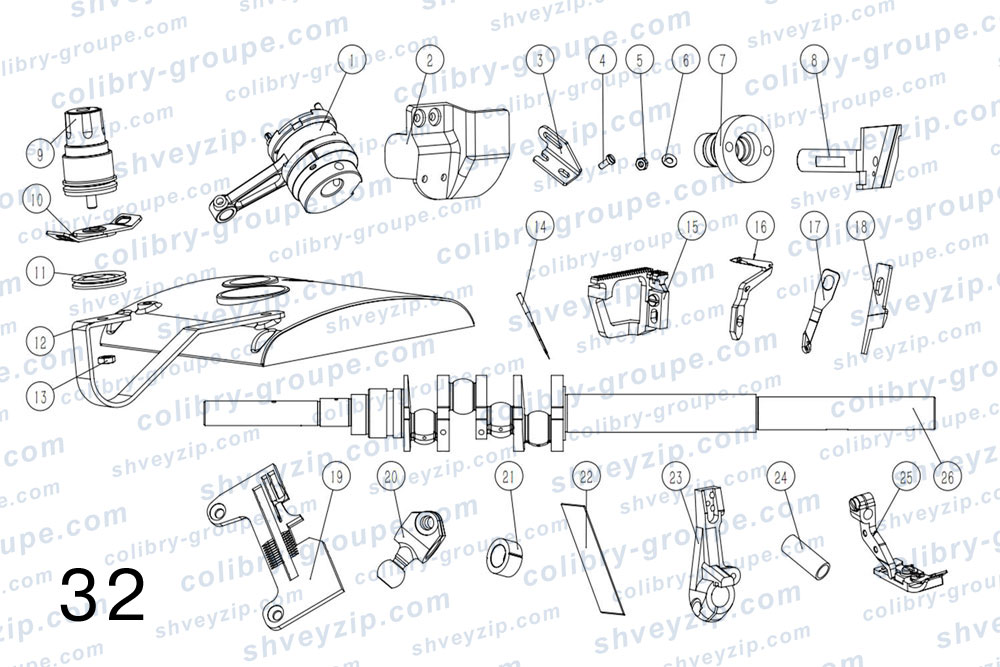

32. Специальные компоненты для модели C4WF
Для схемы кликните по ней два раза или
| 1 |
2071000900
Соединительный узел подачи материала (3-ниточн.) Connection |
1 | |||
| 2 |
21111007
Защитный кожух (для нетканых материалов) (3-ниточн.) Eye Guide |
1 | |||
| 3 |
21212026
Направляющая нити (3-ниточн.) Thread Guide |
1 | |||
| 4 |
S01063
Винт M2.5×6 (3-ниточн.) Screw (M2.5×6) |
2 | |||
| 5 |
N01018
Стопорная гайка (3-ниточн.) Stopper |
2 | |||
| 6 |
W01011
Шайба (3-ниточн.) Washer |
2 | |||
| 7 |
20703011
Втулка левого вала подачи (3-ниточн.) Sleeve |
1 | |||
| 8 |
20801056
Держатель нижнего ножа (3-ниточн., плотные ткани) Lower Knife Holder |
1 | |||
| 9 |
2111300600
Узел натяжного механизма (синяя метка) (3-ниточн.) Tension Spring Assembly |
1 | |||
| 10 |
20713048
Направляющая нити (для нетканых материалов) (3-ниточн.) Thread Guide |
2 | |||
| 11 |
21311161
Натяжной диск (3-ниточн.) Tension Disc |
2 | |||
| 12 |
930000210
Кронштейн натяжителя (3-ниточн.) |
1 | |||
| 13 |
201516003
Стопорная гайка (3-ниточн.) Stopper |
1 | |||
| 14 |
20117013
Игла №14 (3-ниточн.) Needle |
1 | |||
| 15 |
2071407100
Комплект зубьев подачи (нетканые материалы) (3-ниточн.) Main Feed Dog Complete |
1 | |||
| 16 |
20717012
Нижняя петлитель (нетканые материалы) (3-ниточн.) Lower Looper |
1 | |||
| 17 |
21213007
Направляющая нити (3-ниточн.) Thread Guide |
1 | |||
| 18 |
20619009
Верхний нож (плотные ткани) (3-ниточн.) Upper Knife |
1 | |||
| 19 |
20715074
Игольная пластина (нетканые материалы) (3-ниточн.) Needle Plate |
1 | |||
| 20 |
400037
Кривошип верхней петлителя (3-ниточн.) Crank |
1 | |||
| 21 |
20708006
Дистанционная втулка (3-ниточн.) Spacer |
1 | |||
| 22 |
20719005
Нижний нож (3-ниточн.) Lower Knife |
1 | |||
| 23 |
20704051
Держатель нижней петлителя (нетканые материалы) (3-ниточн.) Lower Looper Holder |
1 | |||
| 24 |
121221002
Втулка нижнего ножа (Ø7×Ø9 23 мм, нетканые материалы) (3-ниточн.) |
1 | |||
| 25 |
12121601800
Узел лапки (нетканые материалы) (3-ниточн.) Presser Foot Assy |
1 | |||
| 26 |
21102023
Коленчатый вал (нетканые материалы) (3-ниточн.) Crankshaft |
1 | |||
