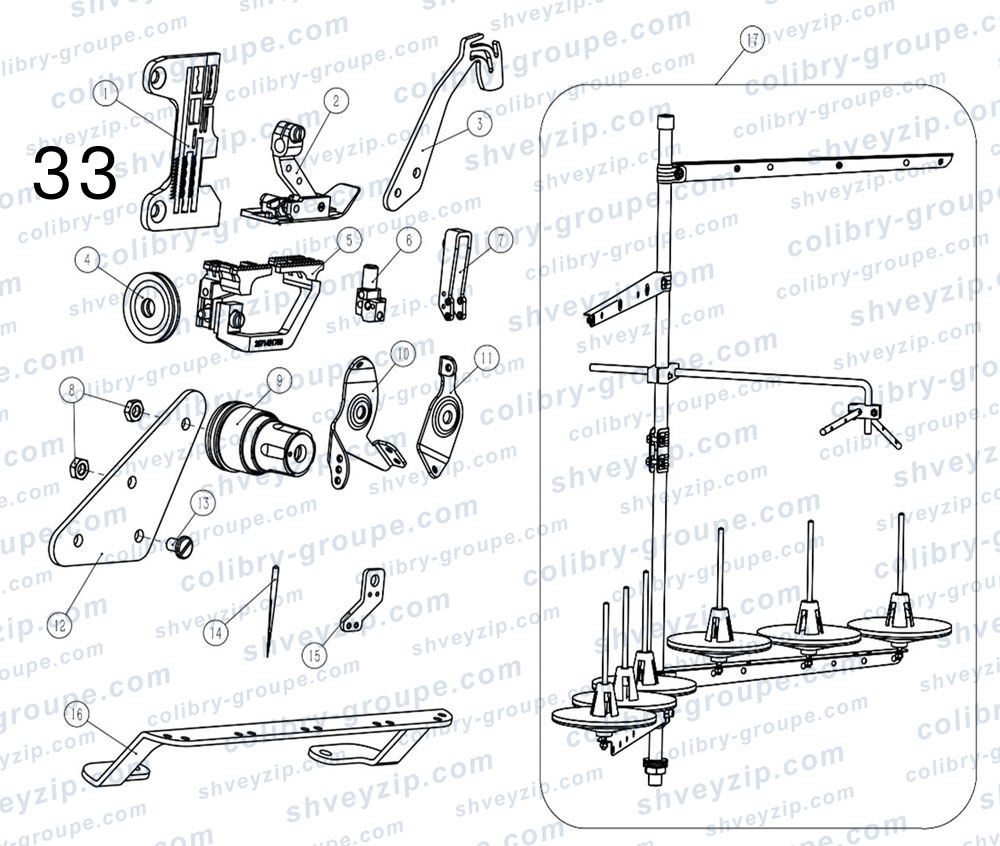

33. Комплектующие 5-ниточн. для 6-ниточного режима
Для схемы кликните по ней два раза или
| 1 |
20715211
Игольная пластина (6-нит.) Needle Plate |
1 | |||
| 2 |
12121601300
Узел лапки (6-нит., 3×2) Presser Foot Assy |
1 | |||
| 3 |
21213014
Нитеводитель (6-нит.) Thread Takeup |
1 | |||
| 4 |
21311161
Натяжной диск (производственный) (6-нит.) Tension Disc |
2 | |||
| 5 |
2071401700
Комплект зубьев подачи (6-нит.) Main Feed Dog Complete |
1 | |||
| 6 |
20719057
Сборочный узел держателя иглы (6-нит.) Needle Holder Assembly |
1 | |||
| 7 |
12111300200
Направляющая нити (6-нит.) Thread Guide |
1 | |||
| 8 |
201516003
Гайка N03 (6-нит.) Nut |
2 | |||
| 9 |
2111300800
Узел натяжного механизма (желтая метка) (6-нит.) Tension Spring Assembly |
1 | |||
| 10 |
21113013
Направляющая нити №1 (6-нит.) Thread Guide |
1 | |||
| 11 |
21113014
Направляющая нити №2 (6-нит.) Thread Guide |
1 | |||
| 12 |
21113012
Монтажная пластина натяжителя (6-нит.) Clamp Mounting Plate |
1 | |||
| 13 |
206511005
Винт SM11/64×40×7.3 (6-нит.) Screw |
1 | |||
| 14 |
20117012
Игла DCX27 №11 (6-нит.) Needle |
7 | |||
| 15 |
21213001
Направляющая нити (6-нит.) Thread Guide |
1 | |||
| 16 |
21113015
Кронштейн направляющей нити (6-нит.) Thread Guide |
1 | |||
| 17 |
2113102700
Компонент держателя нитей (6-нит.) Thread Stand Component |
1 | |||
