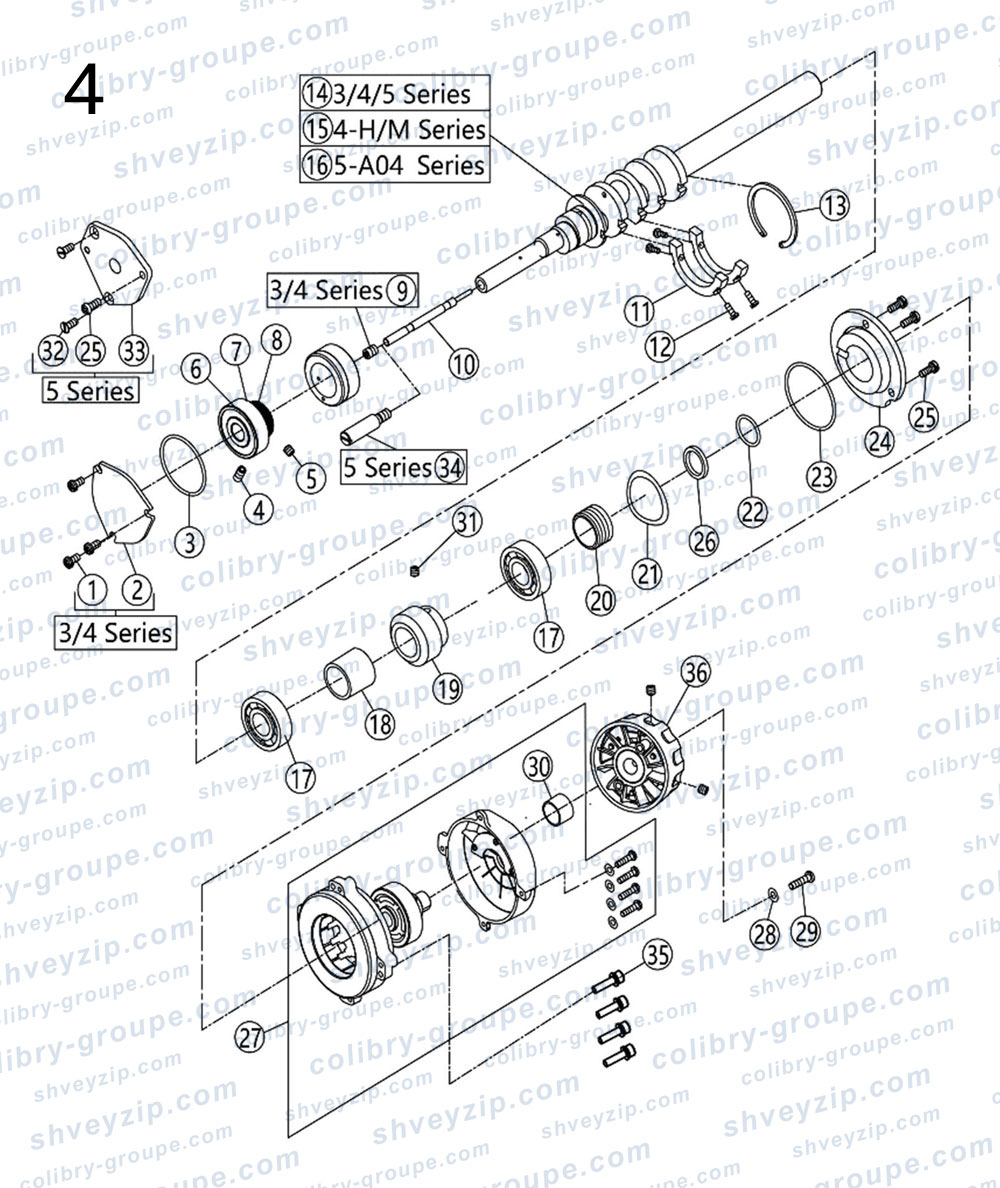

4. Компоненты механизма главного вала
Для схемы кликните по ней два раза или
| 1 |
207S11007
Винт M4×7.5 (3/4-ниточн.) Screw |
3 | |||
| 2 |
20712013
Крышка переднего подшипника (3/4-ниточн.) Cover |
1 | |||
| 3 |
20722027
Уплотнительное кольцо 40×2 O Ring |
1 | |||
| 4 |
207S11018
Винт M5×10 Screw |
1 | |||
| 5 |
207S14012
Винт M5×5 Screw |
1 | |||
| 6 |
O01037
Уплотнительное кольцо 30×1.2 O Ring |
2 | |||
| 7 |
B04004
Подшипник шариковый 6202LB Ball Bearing |
1 | |||
| 8 |
20725001
Храповой механизм Ratchet |
1 | |||
| 9 |
207S11047
Винт M6×7.5 (3/4-ниточн.) Screw |
1 | |||
| 10 |
20726002
Фиксирующий штифт Pin |
1 | |||
| 11 |
20709035
Балансировочный груз Balance Weight |
2 | |||
| 12 |
207S11017
Винт M3×8 Screw |
4 | |||
| 13 |
20729001
Стопорное кольцо Ring |
1 | |||
| 14 |
21102025
Главный вал (базовый) Crankshaft |
1 | |||
| 15 |
21102026
Главный вал (4-ниточн.) Crankshaft |
1 | |||
| 16 |
21102027
Главный вал (толстые материалы) (5-ниточн.) Crankshaft |
1 | |||
| 17 |
B01005
Подшипник шариковый 62032 Ball Bearing |
2 | |||
| 18 |
121108006
Дистанционная втулка Spacer |
1 | |||
| 19 |
20725003
Червячная передача Worm |
1 | |||
| 20 |
21203003
Манжета главного вала Oil Seal |
1 | |||
| 21 |
W03003
Шайба Ø32 мм Washer |
1 | |||
| 22 |
21222003
Уплотнительное кольцо O Ring |
1 | |||
| 23 |
20722027
Уплотнительное кольцо 40×2 (дублирующая позиция) O Ring |
1 | |||
| 24 |
20708015
Крышка правого подшипника Right Cover |
1 | |||
| 25 |
S04060
Винт M4×10 (3/4-ниточн.) Screw |
3 | |||
| 25 |
S04060
Винт M4×10 (5-ниточн.) Screw |
4 | |||
| 26 |
21228002
Прокладочная шайба Washer |
1 | |||
| 27 |
21111077
Серводвигатель с датчиком Холла Direct drive motor |
1 | |||
| 28 |
W02004
Пружинная шайба Ø6 мм Washer |
1 | |||
| 29 |
207513003
Винт M6×25 Screw |
1 | |||
| 30 |
21203004
Ограничительное кольцо вала Sleeve |
1 | |||
| 31 |
207514002
Винт S043 Screw |
1 | |||
| 32 |
207517005
Винт M4×8 (5-ниточн.) Screw |
2 | |||
| 33 |
20712046
Крышка переднего подшипника (5-ниточн.) Cover |
1 | |||
| 34 |
20602002
Соединительный штифт вала (5-ниточн.) Pin |
1 | |||
| 35 |
951515010
Винт Screw |
4 | |||
| 36 |
930001394
Маховик Handwheel |
1 | |||
