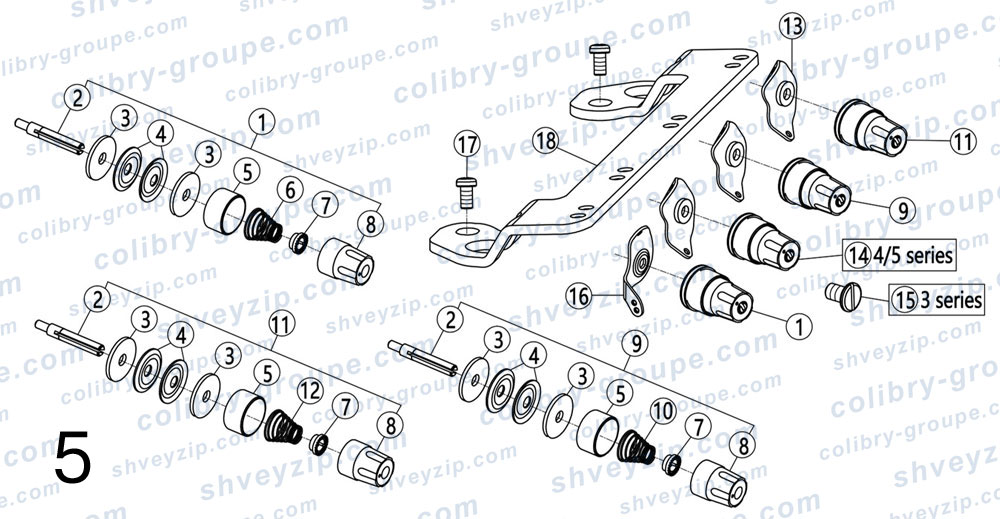

5. Компоненты механизма натяжения нити
Для схемы кликните по ней два раза или
| 1 |
2111300500
Узел натяжителя нити (красная метка) Tension Spring Assembly |
1 | |||
| 2 |
121113014
Натяжной штифт (3-ниточн.) Screw Stud |
3 | |||
| 2 |
121113014
Натяжной штифт (4/5-ниточн.) Screw Stud |
4 | |||
| 3 |
20123018
Войлочная прокладка (3-ниточн.) Felt |
6 | |||
| 3 |
20123018
Войлочная прокладка (4/5-ниточн.) Felt |
8 | |||
| 4 |
21311161
Натяжной диск (3-ниточн.) Tension Disc |
6 | |||
| 4 |
21311161
Натяжной диск (4/5-ниточн.) Tension Disc |
8 | |||
| 5 |
20111015
Регулировочный колпачок с фиксатором (3-ниточн.) Cup |
3 | |||
| 5 |
20111015
Регулировочный колпачок с фиксатором (4/5-ниточн.) Cup |
4 | |||
| 6 |
20227001
Натяжная пружина (толстая) (3-ниточн.) Spring |
1 | |||
| 6 |
20227001
Натяжная пружина (толстая) (4/5-ниточн.) Spring |
2 | |||
| 7 |
20111014
Фиксирующая втулка регулятора (3-ниточн.) Rachet |
3 | |||
| 7 |
20111014
Фиксирующая втулка регулятора (4/5-ниточн.) Rachet |
4 | |||
| 8 |
20101082
Регулировочная гайка (3-ниточн.) Knob |
3 | |||
| 8 |
20101082
Регулировочная гайка (4/5-ниточн.) Knob |
4 | |||
| 9 |
2111300600
Узел натяжителя нити (синяя метка) Tension Spring Assembly |
1 | |||
| 10 |
20227002
Натяжная пружина (тонкая) Spring |
1 | |||
| 11 |
2111300700
Узел натяжителя нити (зеленая метка) Tension Spring Assembly |
1 | |||
| 12 |
20227003
Натяжная пружина (средняя) Spring |
1 | |||
| 13 |
121313001
Направляющая нити (3-ниточн.) Tension Guide |
2 | |||
| 13 |
121313001
Направляющая нити (4/5-ниточн.) Tension Guide |
3 | |||
| 14 |
2111300800
Узел натяжителя нити (желтая метка) (4/5-ниточн.) Tension Spring Assembly |
1 | |||
| 15 |
206S11005
Винт SM11/64×40 (3-ниточн.) Screw |
1 | |||
| 16 |
121313010
Направляющая нити (дополнительная) Thread Guide |
1 | |||
| 17 |
207S11007
Винт M4×7.5 Screw |
2 | |||
| 18 |
21213011
Верхняя направляющая нити Thread Guide |
1 | |||
