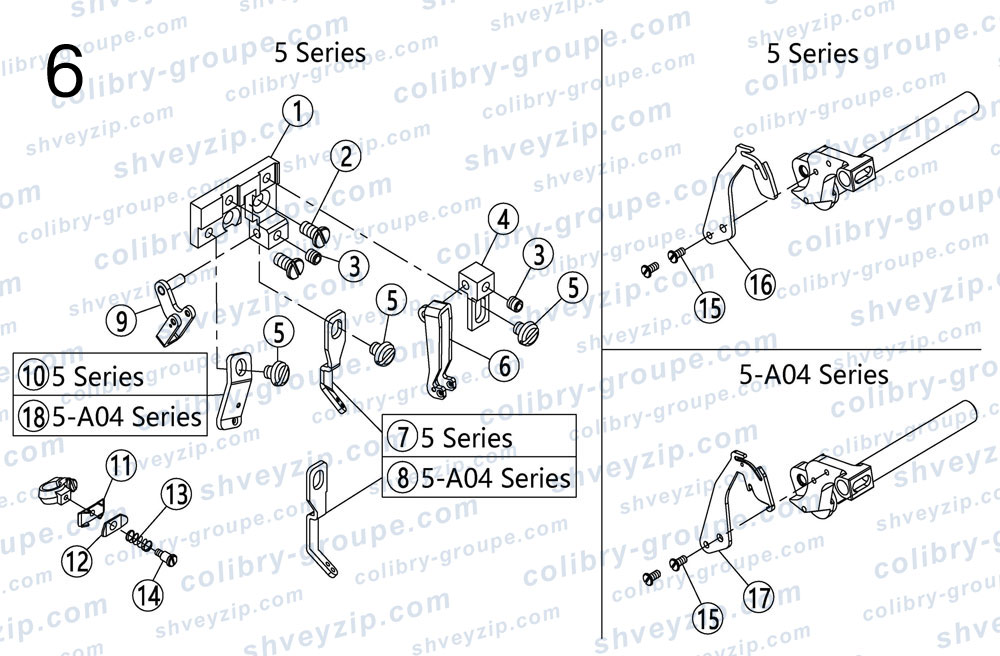

6. Компоненты механизма направления нитей (1)
Для схемы кликните по ней два раза или
| 1 |
21101012
Монтажный кронштейн (5-ниточн.) Bracket |
1 | |||
| 2 |
207511019
Винт M4×7.5 (5-ниточн.) Screw |
2 | |||
| 3 |
S10007
Винт M4×4 (5-ниточн.) Screw |
2 | |||
| 4 |
20701030
Дополнительный кронштейн (5-ниточн.) Bracket |
1 | |||
| 5 |
207511011
Винт M4×5 (5-ниточн.) Screw |
3 | |||
| 6 |
2111301000
Направляющая нити (5-ниточн.) Thread Guide |
1 | |||
| 7 |
21213007
Дополнительная направляющая нити (5-ниточн.) Thread Guide |
1 | |||
| 8 |
21213010
Верхняя направляющая нити (5-ниточн.) Thread Guide |
1 | |||
| 9 |
20713021
Боковая направляющая нити (5-ниточн.) Thread Guide |
1 | |||
| 10 |
21213004
Плоская направляющая пластина (5-ниточн.) Thread Guide |
1 | |||
| 11 |
20713006
Основной кронштейн Bracket |
1 | |||
| 12 |
20713007
Прижимная пластина нити Thread Retainer |
1 | |||
| 13 |
20727002
Прижимная пружина Spring |
1 | |||
| 14 |
20732003
Винт M2×3 Screw |
1 | |||
| 15 |
207311015
Винт M3×6 (5-ниточн.) Screw |
2 | |||
| 16 |
21213008
Нитепритягивающий рычаг (5-ниточн.) Thread Takeup |
1 | |||
| 17 |
21213012
Дополнительный нитепритягивающий рычаг (5-ниточн.) Thread Takeup |
1 | |||
| 18 |
121413007
Направляющая пластина для нити (5-ниточн.) Thread Guide |
1 | |||
