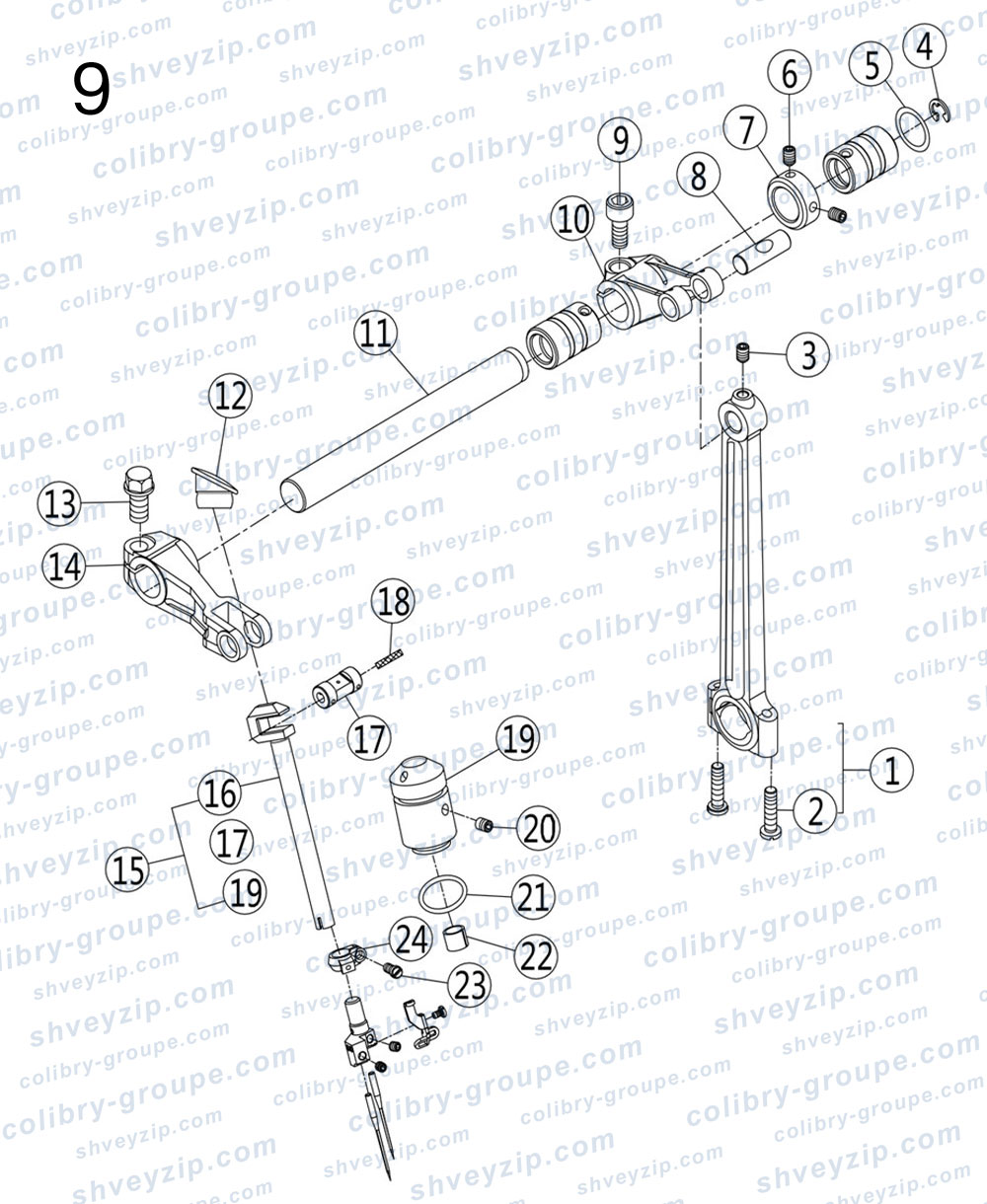

9. Компоненты механизма игловодителя (1)
Для схемы кликните по ней два раза или
| 1 |
21105011
Шатун игловодителя Connection |
1 | |||
| 2 |
S22007
Винт 11/64×40 Screw |
2 | |||
| 3 |
207S14007
Винт M4×6 Screw |
1 | |||
| 4 |
H05008
Стопорное кольцо Ø8 Ring |
1 | |||
| 5 |
20628014
Прокладка верхнего ножевого блока Washer |
1 | |||
| 6 |
207S14001
Винт M4×4 Screw |
2 | |||
| 7 |
20708004
Ограничительная втулка верхнего вала Collar |
1 | |||
| 8 |
20626003
Кривошипный штифт Pin |
1 | |||
| 9 |
S05018
Винт M6×0.75×12 Screw |
1 | |||
| 10 |
20704001
Кривошип верхнего вала Crank |
1 | |||
| 11 |
20702002
Верхний вал Shaft |
1 | |||
| 12 |
21111040
Уплотнение игловодителя Plug |
1 | |||
| 13 |
207S12002
Винт M6×12 Screw |
1 | |||
| 14 |
20704002
Рычаг игловодителя Lever |
1 | |||
| 15 |
2110200900
Игловодитель в сборе Needle Bar Assembly |
1 | |||
| 16 |
21102010
Стержень игловодителя Needle Bar |
1 | |||
| 17 |
20726003
Шатунный вал Shaft |
1 | |||
| 18 |
20523005
Фитиль смазки 33 мм Oil wick |
1 | |||
| 19 |
21203001
Втулка игловодителя Bushing |
1 | |||
| 20 |
207S14008
Винт M4×5 Screw |
1 | |||
| 21 |
O01026
Уплотнительное кольцо 11.5×1.5 O Ring |
1 | |||
| 22 |
20723003
Войлочная прокладка смазки Oil Felt |
1 | |||
| 23 |
207S11023
Винт M3×6 Screw |
1 | |||
| 24 |
20708005
Стопорное кольцо Ring |
1 | |||
