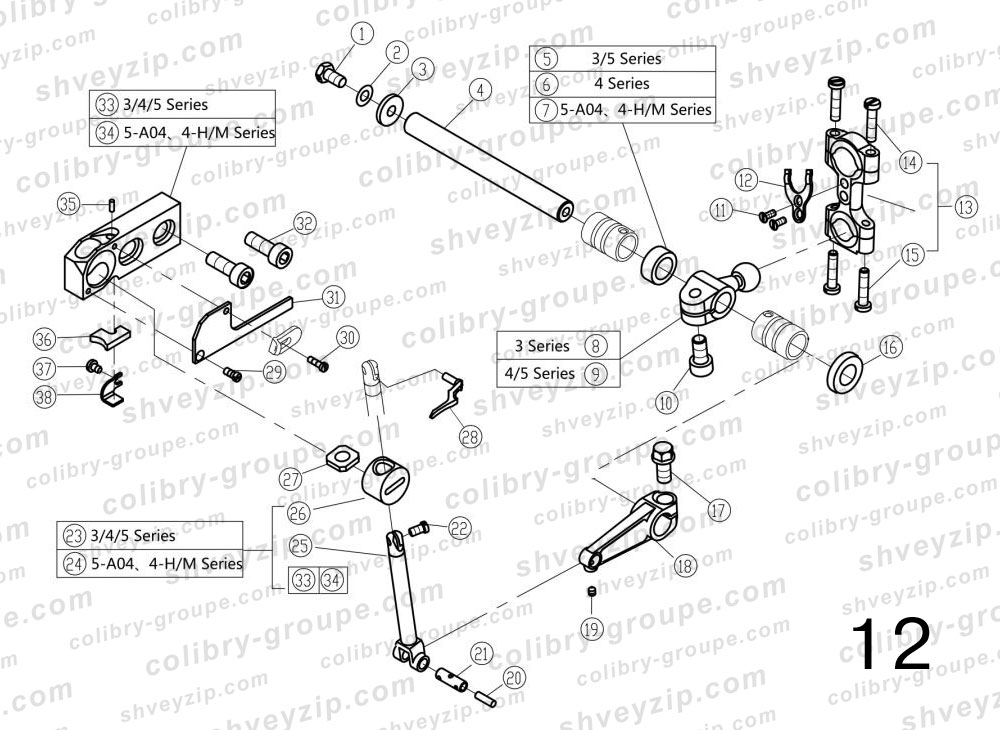

12. Приводной механизм верхнего петлителя
Для схемы кликните по ней два раза или
| 1 |
207S11004
Винт M5×9.5 Screw |
1 | |||
| 2 |
W02001
Пружинная шайба (верхний петлитель) Spring Washer |
1 | |||
| 3 |
20628006
Шайба Washer |
1 | |||
| 4 |
20702004
Ось нижнего петлителя Shaft |
1 | |||
| 5 |
20708007
Втулка A (3/5-ниточн.) Spacer (3/5 Series) |
1 | |||
| 6 |
20708006
Втулка (4-ниточн.) Spacer (4 Series) |
1 | |||
| 7 |
20703060
Втулка (4/5-ниточн.) Spacer (4/5 Series) |
1 | |||
| 8 |
400036
Кривошип верхнего петлителя (3-ниточн.) Crank (3 Series) |
1 | |||
| 9 |
400037
Кривошип верхнего петлителя (4/5-ниточн.) Crank (4/5 Series) |
1 | |||
| 10 |
S05018
Винт M6×0.75×12 Screw |
1 | |||
| 11 |
S02007
Винт Screw |
2 | |||
| 12 |
20712066
Прокладка шатуна Washer |
1 | |||
| 13 |
400043
Шатун петлителя Connection |
1 | |||
| 14 |
207S11016
Винт M4×16 Screw |
2 | |||
| 15 |
207S11005
Винт M4×17.5 Screw |
2 | |||
| 16 |
20622019
Манжета Oil Seal |
1 | |||
| 17 |
207S11043
Винт Screw |
1 | |||
| 18 |
20705003
Рычаг Lever |
1 | |||
| 19 |
207S14010
Винт M3×4 Screw |
1 | |||
| 20 |
20523005
Масляный фитиль JK788 Oil Weak |
1 | |||
| 21 |
20726004
Штифт кривошипа Pin Assy. |
1 | |||
| 22 |
207S11025
Винт M3.5×6.7 Screw |
1 | |||
| 23 |
2070400500
Сборка держателя верхнего петлителя Upper Looper Holder Assy |
1 | |||
| 24 |
2070403600
Сборка держателя верхнего петлителя (4/5-ниточн.) Upper Looper Holder Assy (4/5 Series) |
1 | |||
| 25 |
20704005
Ползун верхнего петлителя Upper Looper Slider |
1 | |||
| 26 |
20709004
Ползун верхнего петлителя Upper Looper Slider |
1 | |||
| 27 |
20623005
Войлочная прокладка ползуна петлителя Felt |
1 | |||
| 28 |
см. доп. инф.
Верхний петлитель Upper Looper |
1 | |||
| 29 |
207S17004
Винт M2.5×6 Screw |
1 | |||
| 30 |
207S11027
Винт M2.5×8 Screw |
1 | |||
| 31 |
400040
Крышка Cover |
1 | |||
| 32 |
207S11026
Винт M6×16 Screw |
2 | |||
| 33 |
20701051
Кронштейн ползуна верхнего петлителя Upper Looper Bracket |
1 | |||
| 34 |
20701088
Кронштейн ползуна верхнего петлителя (4/5-ниточн.) Upper Looper Bracket (4/5 Series) |
1 | |||
| 35 |
20123021
Масляный фитиль JK795 Oil Wick |
1 | |||
| 36 |
20723005
Войлочный маслоуловитель Felt |
1 | |||
| 37 |
207S11020
Винт M3×4 Screw |
1 | |||
| 38 |
20712017
Прижимная пластина Bracket |
1 | |||
