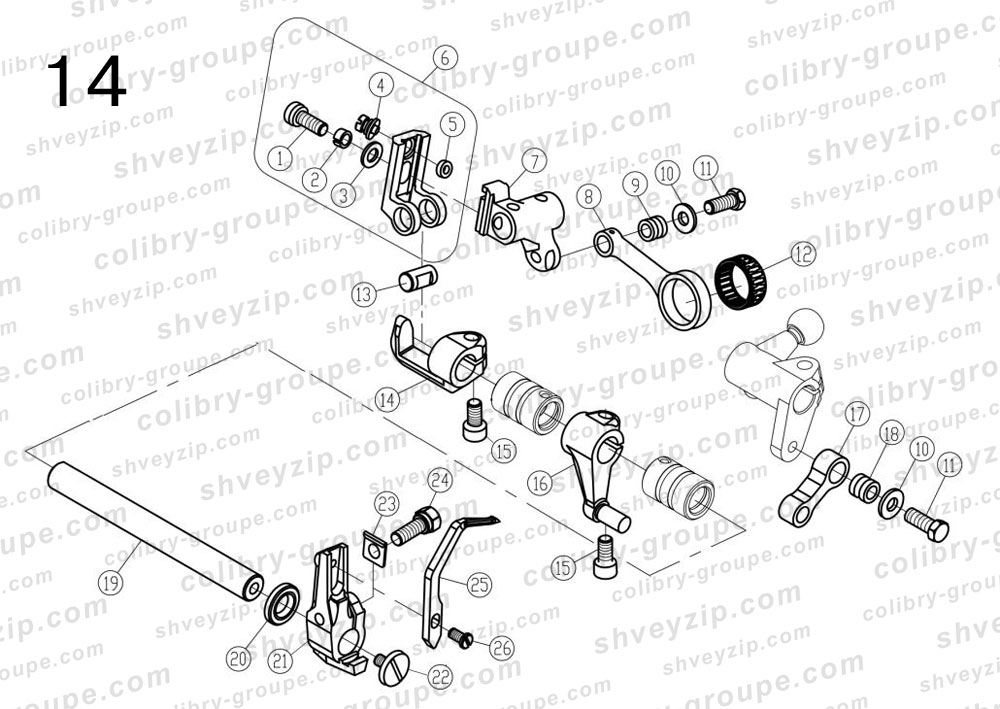

14. Приводной механизм петлителя цепного стежка (1)
Для схемы кликните по ней два раза или
| 1 |
207S13009
Винт M5×12 (5-ниточн.) Screw (5 Series) |
1 | |||
| 2 |
W02001
Пружинная шайба (5-ниточн.) Spring Washer (5 Series) |
1 | |||
| 3 |
20628010
Шайба вала кривошипа подачи (5-ниточн.) Washer (5 Series) |
1 | |||
| 4 |
20710008
Эксцентриковый штифт (5-ниточн.) Pin (5 Series) |
1 | |||
| 5 |
O01027
Кольцо уплотнительное 4×1.3 (5-ниточн.) O Ring (5 Series) |
1 | |||
| 6 |
401031
Каретка (5-ниточн.) Slider (5 Series) |
1 | |||
| 7 |
401030
Кривошип (5-ниточн.) Crank (5 Series) |
1 | |||
| 8 |
20705006
Шатун (5-ниточн.) Connection (5 Series) |
1 | |||
| 9 |
20703016
Втулка шатуна (5-ниточн.) Bushing (5 Series) |
1 | |||
| 10 |
30228008
Шайба (5-ниточн.) Washer (5 Series) |
2 | |||
| 11 |
207S11044
Винт M5×13 (5-ниточн.) Screw (5 Series) |
2 | |||
| 12 |
B08002
Игольчатый подшипник k22×18×8 (5-ниточн.) Needle Bearing (5 Series) |
1 | |||
| 13 |
20626017
Вал пятиниточного петлителя (5-ниточн.) Shaft (5 Series) |
1 | |||
| 14 |
20701034
Кронштейн (5-ниточн.) Holder (5 Series) |
1 | |||
| 15 |
S05018
Винт M6×0.75×12 (5-ниточн.) Screw (5 Series) |
2 | |||
| 16 |
20704015
Кривошип цепного стежка (5-ниточн.) Crank (5 Series) |
1 | |||
| 17 |
20705009
Тяга (5-ниточн.) Link (5 Series) |
1 | |||
| 18 |
20703013
Втулка шатуна (5-ниточн.) Bushing (5 Series) |
1 | |||
| 19 |
20702018
Вал цепного стежка (5-ниточн.) Shaft (5 Series) |
1 | |||
| 20 |
3052201700
Манжета (5-ниточн.) Oil Seal (5 Series) |
1 | |||
| 21 |
20701035
Держатель петлителя (5-ниточн.) Looper Holder (5 Series) |
1 | |||
| 22 |
207S15001
Винт M4×7 (5-ниточн.) Screw (5 Series) |
1 | |||
| 23 |
20728002
Прокладка (5-ниточн.) Spacer (5 Series) |
1 | |||
| 24 |
207S20004
Винт M5×13 (5-ниточн.) Screw (5 Series) |
1 | |||
| 25 |
см. доп. инф.
Петлитель двойного цепного стежка (5-ниточн.) Double Chainstith Looper (5 Series) |
1 | |||
| 26 |
207S11028
Винт M3.5×6.5 (5-ниточн.) Screw (5 Series) |
1 | |||
