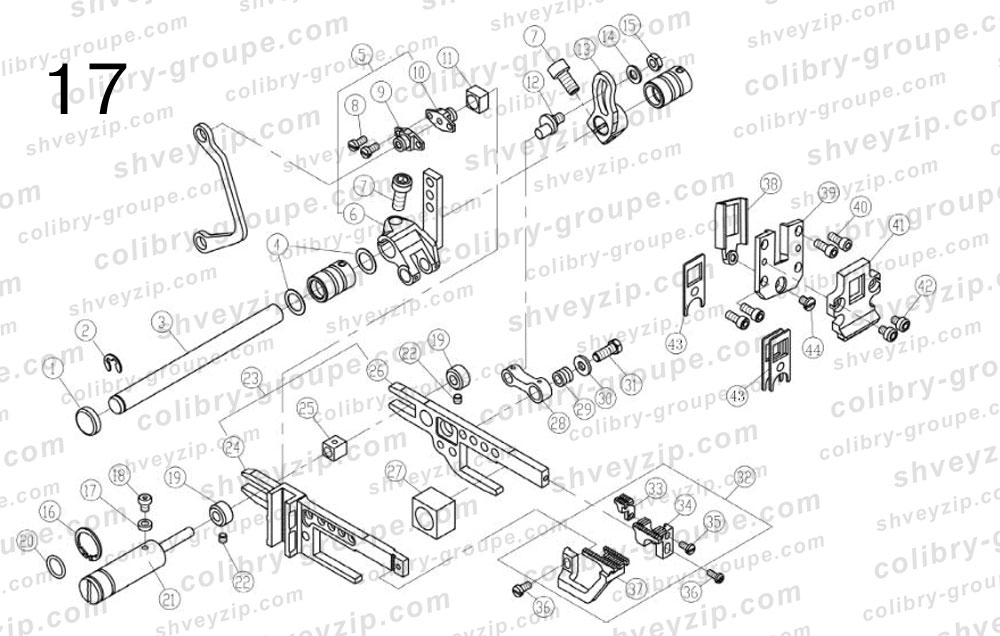

17. Механизм подачи материала (2)
Для схемы кликните по ней два раза или
| 1 |
20628023
Пробка масляного уплотнения вала подачи Plug |
1 | |||
| 2 |
H05009
Разрезное стопорное кольцо 7 Ring |
1 | |||
| 3 |
20702064
Вал подачи материала Shaft |
1 | |||
| 4 |
20628011
Шайба вала подачи Washer |
2 | |||
| 5 |
2070400900
Сборка кривошипа подачи Crank |
1 | |||
| 6 |
20704011
Кривошип подачи Crank |
1 | |||
| 7 |
S05018
Винт M6×0.75×12 Screw |
2 | |||
| 8 |
207S11029
Винт M3×6 Screw |
2 | |||
| 9 |
20709008
Кривошип Crank |
1 | |||
| 10 |
20709009
Штифт кривошипа Crank Pin |
1 | |||
| 11 |
20709034
Ползун Block |
1 | |||
| 12 |
20710005
Эксцентриковый штифт Pin |
1 | |||
| 13 |
20704011
Кривошип подачи Crank |
1 | |||
| 14 |
12928008
Шайба штифта кривошипа подачи Washer |
1 | |||
| 15 |
N01004
Гайка M5 Nut |
1 | |||
| 16 |
20729002
Стопорное кольцо Ring |
1 | |||
| 17 |
20722006
Уплотнительное кольцо Gsket |
1 | |||
| 18 |
207S13001
Винт Screw |
1 | |||
| 19 |
20708008
Ограничительное кольцо Collar |
2 | |||
| 20 |
O01026
Уплотнительное кольцо 11.5×1.5 O Ring |
1 | |||
| 21 |
20710006
Эксцентриковая ось Pin |
1 | |||
| 22 |
S09103
Винт M4×4 Screw |
2 | |||
| 23 |
2070600100
Сборка рейки подачи Feed Bar Assy. |
1 | |||
| 24 |
20706002
Рейка дифференциальной подачи Differentrial Feed Bar |
1 | |||
| 25 |
20709011
Направляющая колонка Block |
1 | |||
| 26 |
20706001
Основная рейка подачи Main Feed Bar |
1 | |||
| 27 |
20709012
Ползун Block |
1 | |||
| 28 |
20705008
Соединительная тяга Link |
1 | |||
| 29 |
20703016
Втулка шатуна Bushing |
1 | |||
| 30 |
30228008
Шайба Washer |
1 | |||
| 31 |
207S11044
Винт M5×13 Screw |
1 | |||
| 32 |
см. доп. инф.
Полный комплект зубьев подачи Main Feed Dog Complete |
1 | |||
| 33 |
см. доп. инф.
Вспомогательный зуб Auxiliary |
1 | |||
| 34 |
см. доп. инф.
Основной зуб подачи Main Feed Dog |
1 | |||
| 35 |
207S11039
Винт M3×6 Screw |
1 | |||
| 36 |
S01029
Винт M3.5×7.5 Screw |
2 | |||
| 37 |
см. доп. инф.
Зуб дифференциальной подачи Differentrial Feed Dog |
1 | |||
| 38 |
20701049
Маслоотражатель рейки подачи Feed Bar Oil Seal |
1 | |||
| 39 |
20701048
Ограничитель рейки подачи (цельный) Feed Bar |
1 | |||
| 40 |
207S13006
Винт M4×9 Screw |
4 | |||
| 41 |
20701013
Маслоотражатель рейки Feed Bar Oil Seal |
1 | |||
| 42 |
207S13007
Винт M4×5 Screw |
2 | |||
| 43 |
20722007
Манжета рейки подачи Oil Seal |
3 | |||
| 44 |
207S17005
Винт M4×10 Screw |
1 | |||
