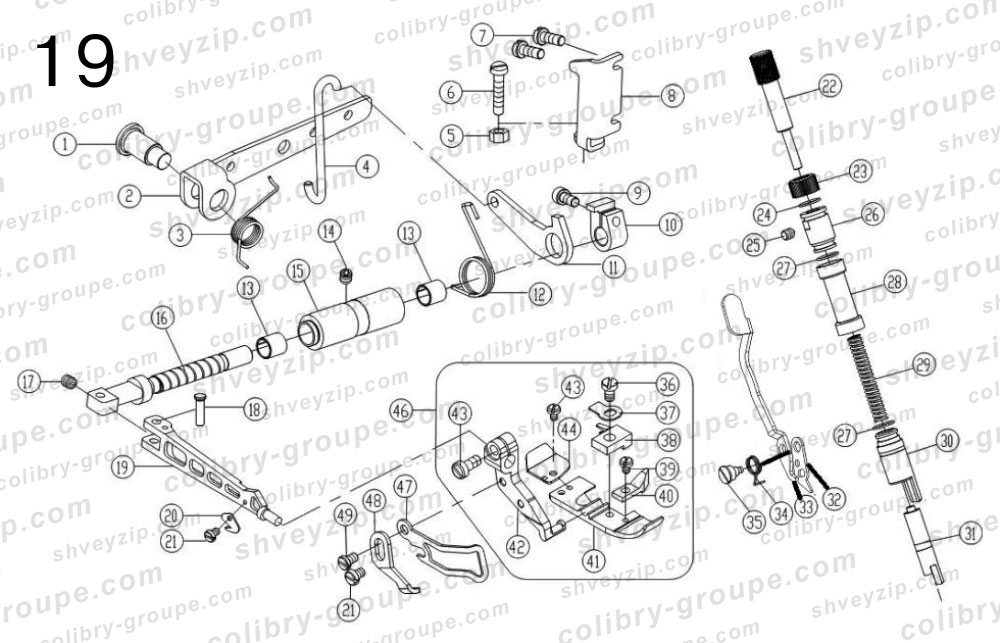

19. Механизм лапки
Для схемы кликните по ней два раза или
| 1 |
207S20008
Винт подъема лапки M10 Screw |
1 | |||
| 2 |
20712023
Рычаг подъема лапки Lever |
1 | |||
| 3 |
20727007
Спиральная пружина Spring |
1 | |||
| 4 |
20712025
Крюк Link |
1 | |||
| 5 |
N01004
Гайка M5 Nut |
1 | |||
| 6 |
207S11031
Винт M5×24 Screw |
1 | |||
| 7 |
207S11012
Винт M4×10 Screw |
2 | |||
| 8 |
20712024
Угловая пластина Stopper |
1 | |||
| 9 |
S05017
Винт M6×0.75×13.5 Screw |
1 | |||
| 10 |
20608004
Кольцо сброса лапки Collar |
1 | |||
| 11 |
20712007
Малый рычаг подъема лапки Lever |
1 | |||
| 12 |
21127009
Спиральная пружина малого рычага Spring |
1 | |||
| 13 |
20703031
Подшипник скольжения Bearing |
2 | |||
| 14 |
S10009
Винт M6×8 Screw |
1 | |||
| 15 |
20703030
Втулка оси лапки Bushing |
1 | |||
| 16 |
20702010
Ось лапки Shaft |
1 | |||
| 17 |
S10011
Винт M4×0.5×4 Screw |
1 | |||
| 18 |
20626016
Штифт рычага лапки Pin |
1 | |||
| 19 |
21201001
Рычаг лапки Presser Arm |
1 | |||
| 20 |
30119020
Нож для обрезки нити Thread Cutter |
1 | |||
| 21 |
207S11020
Винт 3×4 Screw |
2 | |||
| 22 |
20702019
Регулировочный винт Adjusting Screw |
1 | |||
| 23 |
207S16005
Регулировочная гайка Nut |
1 | |||
| 24 |
1039
Уплотнительное кольцо φ12.5xφ1.8 O Ring |
1 | |||
| 25 |
207S14007
Винт Screw |
1 | |||
| 26 |
211S16001
Резьбовая втулка Thread Sleeve |
1 | |||
| 27 |
O01008
Уплотнительное кольцо φ11.2xφ1.8 O Ring |
2 | |||
| 28 |
21211003
Маслозащитная втулка рычага Oil Proof Sleeve |
1 | |||
| 29 |
21227003
Пружина рычага Spring |
1 | |||
| 30 |
21103018
Втулка рычага Struth Sleeve |
1 | |||
| 31 |
20407210
Пружинная пластина Spring (4 Series) |
1 | |||
| 32 |
21212021
Ограничительная пластина Plate |
1 | |||
| 33 |
21112025
Рычаг управления Lever |
1 | |||
| 34 |
20627010
Спиральная пружина рычага управления Spring |
1 | |||
| 35 |
212S20003
Винт Screw |
1 | |||
| 36 |
207S11036
Винт (4-ниточн.) Screw (4 Series) |
1 | |||
| 37 |
20407210
Пружинная пластина (4-ниточн.) Spring (4 Series) |
1 | |||
| 38 |
20616004
Лапка (4-ниточн.) Paw Pressur (4 Series) |
1 | |||
| 39 |
206S10004
Винт (4-ниточн.) Screw (4 Series) |
1 | |||
| 40 |
20701023
Вспомогательная лапка (4-ниточн.) Auxiliary Presser Foot (4 Series) |
1 | |||
| 41 |
20616022
Основание лапки (4-ниточн.) Baseboard (4 Series) |
1 | |||
| 42 |
20712023
Кронштейн лапки (4-ниточн.) Rack (4 Series) |
1 | |||
| 43 |
207S11030
Винт (4-ниточн.) Screw (4 Series) |
1 | |||
