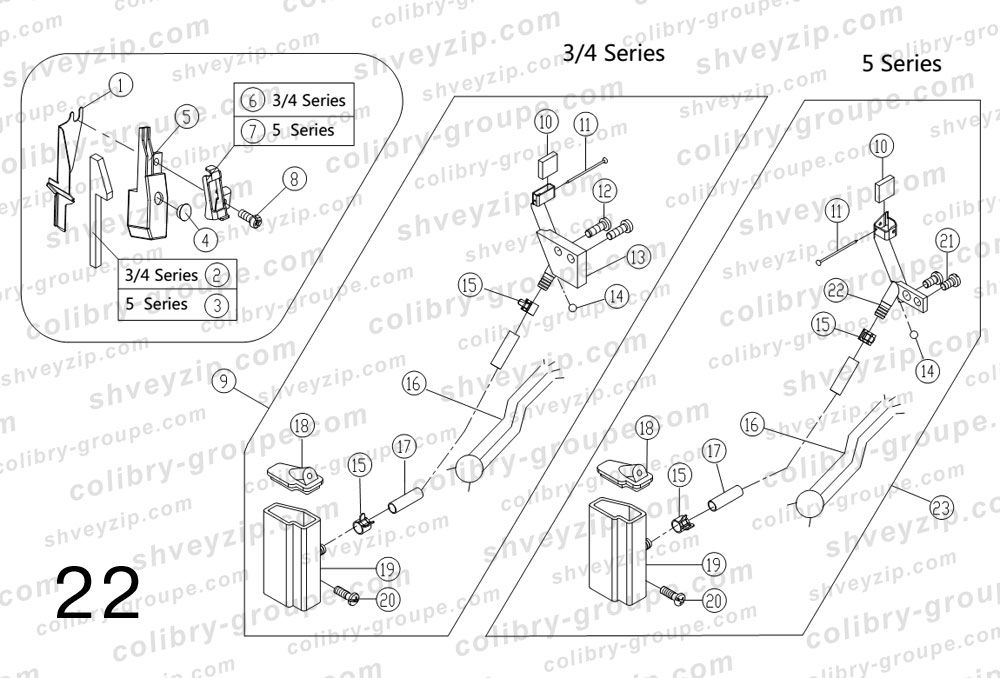

22. Устройство H.R.
Для схемы кликните по ней два раза или
| 1 |
21212011
Маслозащитная пластина Cover |
1 | |||
| 2 |
21123002
Войлок (3/4-ниточн.) Felt (3/4 Series) |
1 | |||
| 3 |
21123003
Войлок (5-ниточн.) Felt (5 Series) |
1 | |||
| 4 |
21222002
Крышка верхнего силиконового резервуара Cover |
1 | |||
| 5 |
21211002
Верхний силиконовый резервуар Silicone Oil Reservoir |
1 | |||
| 6 |
21212005
Направляющая нити (3/4-ниточн.) Thread Guide (3/4 Series) |
1 | |||
| 7 |
21212006
Направляющая нити (5-ниточн.) Thread Guide (5 Series) |
1 | |||
| 8 |
207S11012
Винт M4×10 Screw |
1 | |||
| 9 |
2071101600
Нижний силиконовый резервуар в сборе (3/4-ниточн.) Silicone Oil Reservoir (3/4 Series) |
1 | |||
| 10 |
20723009
Масляный войлок Oil Felt |
1 | |||
| 11 |
一
Шплинт Pin |
1 | |||
| 12 |
207S11008
Винт M4×10 (3/4-ниточн.) Screw (3/4 Series) |
2 | |||
| 13 |
20701027
Охладитель игольной нити (3/4-ниточн.) Needle Thread Lubricator (3/4 Series) |
1 | |||
| 14 |
20709014
Шарик-заглушка Plug |
1 | |||
| 15 |
20712041
Кронштейн маслопровода Clamp |
2 | |||
| 16 |
40123013
Масляный фитиль Oil Wick |
1 | |||
| 17 |
40121002
Маслопровод Tube |
1 | |||
| 18 |
20711017
Крышка нижнего силиконового резервуара Cover |
1 | |||
| 19 |
20711016
Нижний силиконовый резервуар Silicone Oil Reservoir |
1 | |||
| 20 |
207S30003
Комбинированный винт M4×12 Screw |
1 | |||
| 21 |
207S11007
Винт M4×7.5 (5-ниточн.) Screw (5 Series) |
2 | |||
| 22 |
20701038
Охладитель игольной нити (5-ниточн.) Needle Thread Lubricator (5 Series) |
1 | |||
| 23 |
2070103000
Нижний силиконовый резервуар в сборе (5-ниточн.) Silicone Oil Reservoir (5 Series) |
1 | |||
