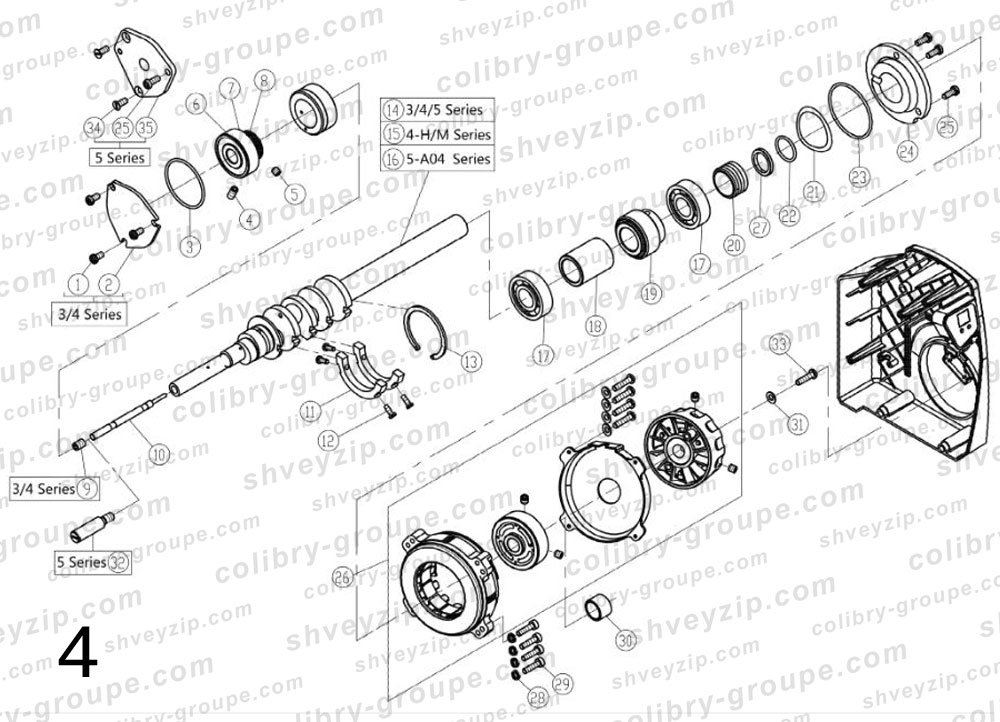

4. Кривошипно-шатунный механизм
Для схемы кликните по ней два раза или
| 1 |
207S11007
Винт M4×7.5 (3/4-ниточн.) Screw (3/4 Series) |
3 | |||
| 2 |
20712013
Передняя крышка подшипника (3/4-ниточн.) Cover (3/4 Series) |
1 | |||
| 3 |
20722027
Уплотнительное кольцо 40×2 O Ring |
1 | |||
| 4 |
207S11041
Винт M5×10 Screw |
1 | |||
| 5 |
207S11042
Винт M5×5 Screw |
1 | |||
| 6 |
O01037
Уплотнительное кольцо 30×1.2 O Ring |
2 | |||
| 7 |
B04004
Подшипник 6202LB Ball Bearing |
1 | |||
| 8 |
20725001
Храповик Ratchet |
1 | |||
| 9 |
207S11047
Винт M6 (3/4-ниточн.) Screw (3/4 Series) |
1 | |||
| 10 |
20726002
Штифт Pin |
1 | |||
| 11 |
20709035
Балансировочный груз Blance Weight |
2 | |||
| 12 |
207S11017
Винт M3×8 Screw |
4 | |||
| 13 |
20729001
Стопорное кольцо Ring |
1 | |||
| 14 |
21102025
Коленчатый вал Crankshaft |
1 | |||
| 15 |
21102026
Коленчатый вал (4-ниточн.) Crankshaft (4 Series) |
1 | |||
| 16 |
21102027
Коленчатый вал (5-ниточн.) Crankshaft (5 Series) |
1 | |||
| 17 |
B01005
Подшипник 6203Z Ball Bearing |
2 | |||
| 18 |
20708020
Дистанционная втулка Spacer |
1 | |||
| 19 |
20725008
Червяк Worm |
1 | |||
| 20 |
21203003
Манжета главного вала Oil Seal |
1 | |||
| 21 |
W03003
Шайба 32мм Washer |
1 | |||
| 22 |
21222003
Уплотнительное кольцо 14.5×2.5 O Ring |
1 | |||
| 23 |
O01028
Уплотнительное кольцо 41×1.8 O Ring |
1 | |||
| 24 |
20708015
Задняя крышка подшипника Rigth Cover |
1 | |||
| 25 |
207S11012
Винт M4×10 (3/4-ниточн.) O Ring (3/4 Series) |
3 | |||
| 25 |
207S11012
Винт M4×10 (5-ниточн.) O Ring (5 Series) |
4 | |||
| 26 |
2123300100
Бесщеточный двигатель Direct drive moter |
1 | |||
| 27 |
21228002
Прокладка Sleeve |
1 | |||
| 28 |
W03002
Волнистая шайба Washer |
4 | |||
| 29 |
114S13001
Винт M5×25 Screw |
4 | |||
| 30 |
21203004
Стопорное кольцо главного вала Sleeve |
1 | |||
| 31 |
21228001
Прокладка Washer |
1 | |||
| 32 |
20602002
Соединительный штифт вала (5-ниточн.) Pin (5 Series) |
1 | |||
| 33 |
207S11026
Винт M6×16 Screw |
1 | |||
| 34 |
207S17001
Винт M4×10 (5-ниточн.) Screw (5 Series) |
2 | |||
| 35 |
20712046
Передняя крышка подшипника (5-ниточн.) Pin (5 Series) |
1 | |||
