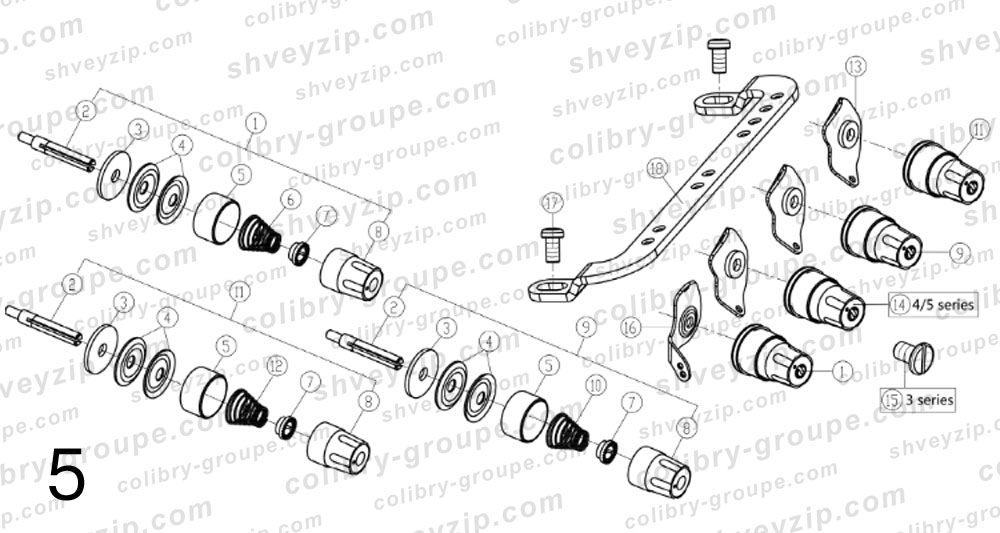

5. Механизм натяжения нити
Для схемы кликните по ней два раза или
| 1 |
2111300500
Узел натяжителя нити (красная точка) Tension Spring Assembly |
1 | |||
| 2 |
201S30016
Прижимной винт (3-ниточн.) Screw Stud (3 Series) |
3 | |||
| 2 |
201S30016
Прижимной винт (4/5-ниточн.) Screw Stud (4/5 Series) |
4 | |||
| 3 |
20623008
Прокладка прижимной пластины (3-ниточн.) Felt (3 Series) |
3 | |||
| 3 |
20623008
Прокладка прижимной пластины (4/5-ниточн.) Felt (4/5 Series) |
4 | |||
| 4 |
400161
Прижимная пластина (3-ниточн.) Tension Disc (3 Series) |
6 | |||
| 4 |
400161
Прижимная пластина (4/5-ниточн.) Tension Disc (4/5 Series) |
8 | |||
| 5 |
30111005
Фиксирующий колпачок регулятора (3-ниточн.) Cup (3 Series) |
3 | |||
| 5 |
30111005
Фиксирующий колпачок регулятора (4/5-ниточн.) Cup (4/5 Series) |
4 | |||
| 6 |
30127011
Пружина регулятора (3-ниточн.) Spring (3 Series) |
1 | |||
| 6 |
30127011
Пружина регулятора (4/5-ниточн.) Spring (4/5 Series) |
2 | |||
| 7 |
30111006
Фиксирующая втулка регулятора (3-ниточн.) Rachet (3 Series) |
3 | |||
| 7 |
30111006
Фиксирующая втулка регулятора (4/5-ниточн.) Rachet (4/5 Series) |
4 | |||
| 8 |
301S16006
Регулировочная гайка (3-ниточн.) Knob (3 Series) |
3 | |||
| 8 |
301S16006
Регулировочная гайка (4/5-ниточн.) Knob (4/5 Series) |
4 | |||
| 9 |
2111300600
Узел натяжителя нити (синяя точка) Tension Spring Assembly |
1 | |||
| 10 |
30127012
Пружина регулятора (средняя) Spring |
1 | |||
| 11 |
2111300700
Узел натяжителя нити (зеленая точка) Tension Spring Assembly |
1 | |||
| 12 |
30127013
Пружина регулятора (слабая) Spring |
1 | |||
| 13 |
21113003
Передняя направляющая нити (3-ниточн.) Tension Guide (3 Series) |
2 | |||
| 13 |
21113003
Передняя направляющая нити (4/5-ниточн.) Tension Guide (4/5 Series) |
3 | |||
| 14 |
2111300800
Узел натяжителя нити (желтая точка, 4/5-ниточн.) Tension Spring Assembly (4/5 Series) |
1 | |||
| 15 |
206S11005
Винт SM11/64×40 (3-ниточн.) Screw (3 Series) |
1 | |||
| 16 |
20712032
Направляющая нити Thread Guide |
1 | |||
| 17 |
207S11007
Винт M4×7.5 Screw |
2 | |||
