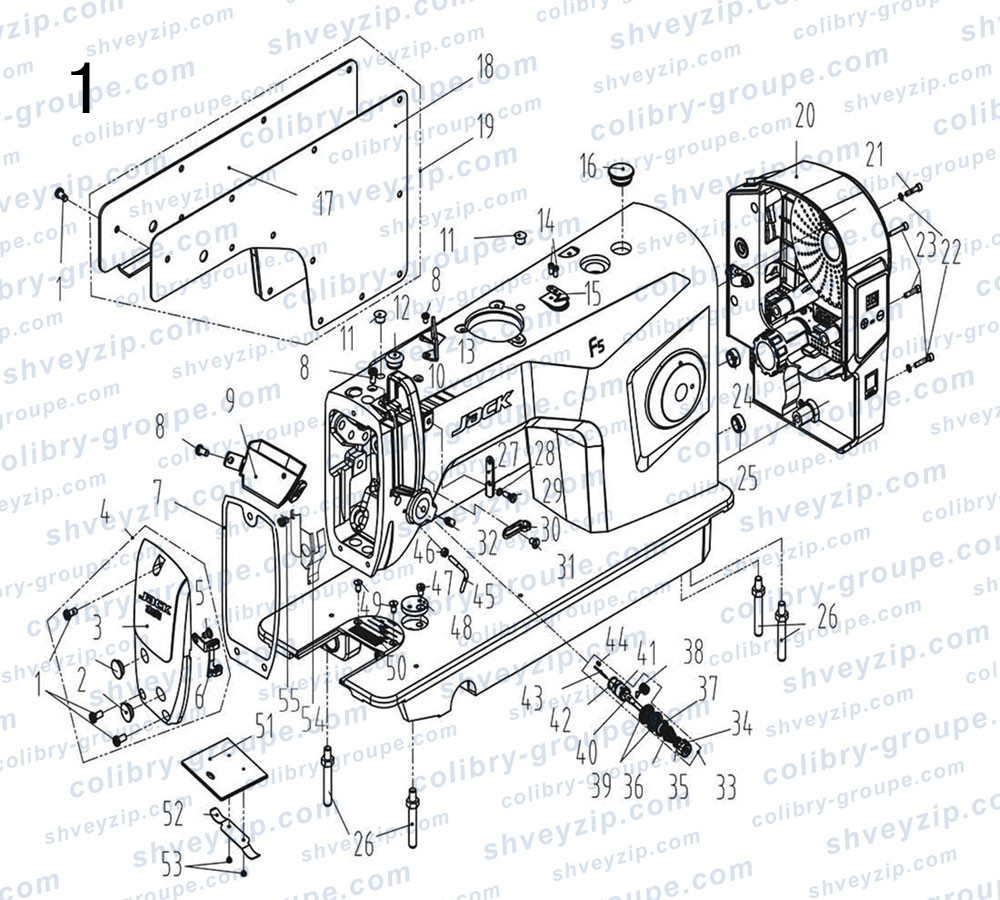

1. Корпус машины и другие компоненты
Для схемы кликните по ней два раза или
| 1 |
101S11001
Винт SM3/16"×28 L=9 Screw SM3/16"×28 L=9 |
14 | |||
| 2 |
10122003
Резиновая пробка Rubber plug |
2 | |||
| 3 |
110201010
Фронтальная крышка Face plate |
1 | |||
| 4 |
930000981
Фронтальная крышка Face plate (spray paint) |
1 | |||
| 5 |
101S11007
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
| 6 |
13813005
Нитенаправитель левый Thread guide left |
1 | |||
| 7 |
110222006
Прокладка фронтальной крышки Face plate gasket |
1 | |||
| 8 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
3 | |||
| 9 |
11023000900
Автоматический переключатель обратной подачи в сборе Auto reverse feed switch asm |
1 | |||
| 10 |
13812018
Ограждение нитепритягивателя Thread take-up lever cover |
1 | |||
| 11 |
10122005
Резиновая пробка Rubber plug |
2 | |||
| 12 |
10122004
Резиновая пробка Rubber plug |
1 | |||
| 13 |
13512004
Нитенаправитель с 3 отверстиями 3-hole thread guide |
1 | |||
| 14 |
114S11015
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
2 | |||
| 15 |
11419001
Нож Knife |
1 | |||
| 16 |
20722002
Резиновая пробка Rubber plug |
1 | |||
| 17 |
110212007
Боковая крышка Side plate |
1 | |||
| 18 |
110222007
Прокладка боковой крышки Side plate gasket |
1 | |||
| 19 |
930000982
Боковая крышка Side plate (spray paint) |
1 | |||
| 20 |
11013002900
Электронный блок управления Electronic control box |
1 | |||
| 21 |
114S13001
Винт M5 L=20 Screw M5 L=20 |
1 | |||
| 22 |
W01009
Прокладка 5 Washer 5 |
4 | |||
| 23 |
114S30001
Винт M5 L=25 Screw M5 L=25 |
3 | |||
| 24 |
10122006
Резиновая пробка Rubber plug |
1 | |||
| 25 |
10122007
Резиновая пробка Rubber plug |
1 | |||
| 26 |
101S12001
Винт-опора головки Machine head stud electronic |
4 | |||
| 27 |
10113041
Нитенаправитель с 2 отверстиями 2-hole thread guide |
1 | |||
| 28 |
W06001
Прокладка Washer |
1 | |||
| 29 |
206S11002
Винт SM9/64"×40 L= 10 Screw SM9/64"×40 L= 10 |
1 | |||
| 30 |
10113004
Нитенаправитель правый Thread guide right |
1 | |||
| 31 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 32 |
101S11007
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
| 33 |
1381300500
Регулятор натяжения нити в сборе Thread tension asm |
1 | |||
| 33 |
1381300700
Регулятор натяжения нити в сборе (H) Thread tension asm (H) |
1 | |||
| 34 |
138S16013
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 35 |
10112007
Стопор вращения диска регулятора натяжения нити Thread disk rotating stopper |
1 | |||
| 36 |
10127002
Пружина регулятора натяжения нити Thread tension spring |
1 | |||
| 36 |
11427050
Пружина регулятора натяжения нити (H) Thread tension spring (H) |
1 | |||
| 37 |
10112006
Дисковый стопор Disk stopper |
1 | |||
| 38 |
10127001
Пружина захвата нити Thread take-up spring |
1 | |||
| 38 |
10127031
Пружина захвата нити (H) Thread take-up spring (H) |
1 | |||
| 39 |
10112005
Пластина регулятора натяжения нити Thread tension disk |
2 | |||
| 40 |
101S30002
Ось регулятора натяжения нити Thread tension post |
1 | |||
| 41 |
10103011
Втулка регулятора натяжения нити Thread tension base |
1 | |||
| 42 |
10122014
Резиновая пробка Rubber ring |
1 | |||
| 43 |
10126030
Штифт для ослабления натяжения нитки Tension release pin |
1 | |||
| 44 |
101S15005
Винт SM9/64"×40 L=5.5 Screw SM9/64"×40 L=5.5 |
1 | |||
| 45 |
11413011
Нитенаправитель Thread guide |
1 | |||
| 46 |
401S16001
Гайка SM9/64"×40 Nut SM9/64"×40 |
1 | |||
| 47 |
101S11002
Винт SM11/64"×40 L=5.5 Screw SM11/64"×40 L=5.5 |
1 | |||
| 48 |
13812111
Вставка круглая Ruler stop seat |
1 | |||
| 49 |
101S17002
Винт SM11/64"×40 L=5 Screw SM11/64"×40 L=5 |
2 | |||
| 50 |
11414006
Игольная пластина Needle plate |
1 | |||
| 50 |
10815001
Игольная пластина (-7) Needle plate (-7) |
1 | |||
| 50 |
11315001
Игольная пластина (H) Needle plate (H) |
1 | |||
| 50 |
13615003
Игольная пластина (HL-7) Needle plate (HL-7) |
1 | |||
| 51 |
10115002
Задвижная пластина Slide plate |
1 | |||
| 52 |
10127009
Пружина на задвижную пластину Slide plate spring |
1 | |||
| 53 |
101S11019
Винт SM3/32"×56 L=2 Screw SM3/32"×56 L=2 |
2 | |||
| 54 |
11412082
Масляный экран передний в сборе (HL) Face oil shield asm (HL) |
1 | |||
