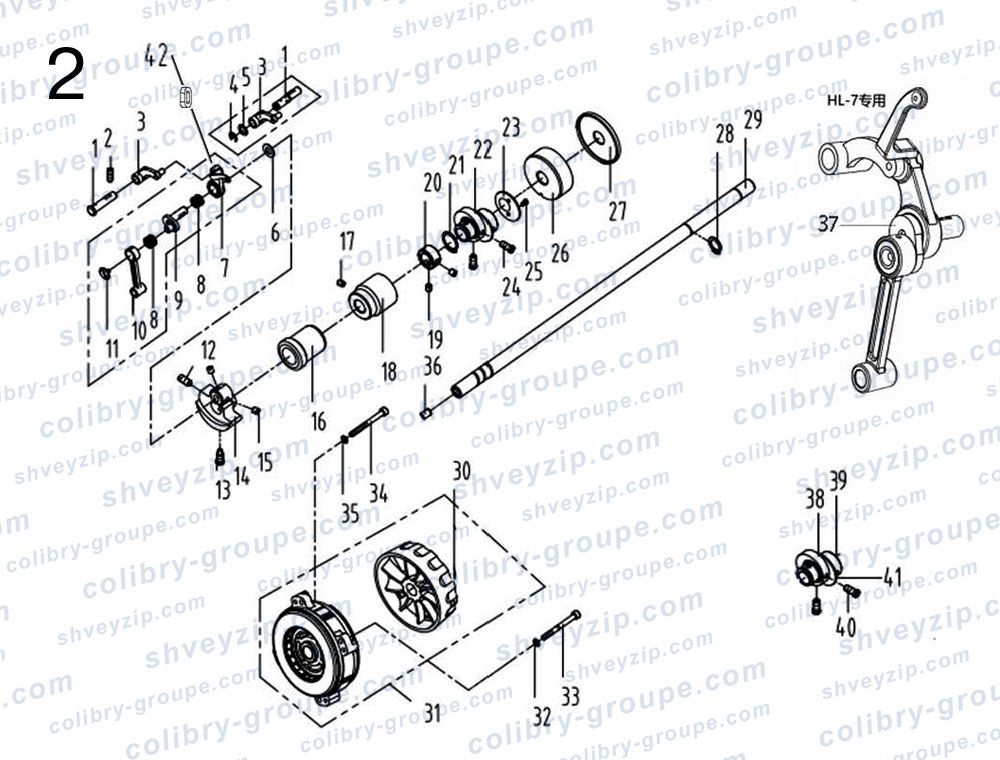

2. Компоненты для крепления главного вала и протяжки ниток
Для схемы кликните по ней два раза или
| 1 |
10126001
Шпилька шатуна нитепритягивателя Thread take-up connecting rod pin |
1 | |||
| 1 |
11326010
Шпилька шатуна нитепритягивателя (-7) Thread take-up connecting rod pin (-7) |
1 | |||
| 2 |
101S15001
Винт SM15/64"×28 L=15 Screw SM15/64"×28 L=15 |
1 | |||
| 3 |
10105001
Тяга нитепритягивателя Thread take-up connecting rod |
1 | |||
| 4 |
H05013
Стопорное кольцо 6 Snap ring 6 |
1 | |||
| 5 |
11328010
Прокладка Washer |
1 | |||
| 6 |
10112003
Защитная пластина кривошипа игловодителя Needle bar crank protecting plate |
1 | |||
| 7 |
1013800100
Рычаг нитепритягивателя в сборе Thread take-up lever asm |
1 | |||
| 7 |
1133800200
Рычаг нитепритягивателя в сборе (H, -7) Thread take-up lever asm (H, -7) |
1 | |||
| 8 |
10124001
Подшипник иглы Needle bearing |
1 | |||
| 9 |
11310012
Кривошип нитепритягивателя Thread take-up crank |
1 | |||
| 9 |
1011000400
Кривошип нитепритягивателя (H) Thread take-up crank (H) |
1 | |||
| 9 |
11310010
Кривошип нитепритягивателя (-7) Thread take-up crank (-7) |
1 | |||
| 10 |
10105002
Соединительный стержень игловодителя Needle bar connecting rod |
1 | |||
| 11 |
101S17001
Винт SM9/64"×40 (с левой резьбой) L=4.8 Screw SM9/64"×40 (left hand) L=4.8 |
1 | |||
| 12 |
101S15004
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 13 |
101S11003
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 14 |
113804014
Кривошип игловодителя Needle bar crank |
1 | |||
| 14 |
11404035
Кривошип игловодителя (-H, -7) Needle bar crank (-H, -7) |
1 | |||
| 15 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 16 |
11380302600
Главный вал Main shaft bushing front |
1 | |||
| 17 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 18 |
10403023
Передняя втулка главного вала Main shaft bushing mid |
1 | |||
| 19 |
101S14001
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 20 |
10108001
Средняя втулка главного вала Main shaft thrust collar |
1 | |||
| 21 |
H03002
Стопорное кольцо 20 Snap ring 20 |
1 | |||
| 22 |
11310014
Эксцентриковый кулачок подачи Feed eccentric cam |
1 | |||
| 22 |
400006
Эксцентриковый кулачок подачи (H) Feed eccentric cam (H) |
1 | |||
| 23 |
10112017
Защитная пластина Cover plate |
1 | |||
| 24 |
101S11013
Винт SM1/4"×40 L=13 Screw SM1/4"×40 L=13 |
2 | |||
| 25 |
113S11003
Винт SM9/64"×40 L=5 Screw SM9/64"×40 L=5 |
2 | |||
| 26 |
12803014
Задняя втулка главного вала Main shaft bushing rear |
1 | |||
| 27 |
10122008
Масляный уплотнитель Oil seal |
1 | |||
| 28 |
H03001
Стопорное кольцо 15 Snap ring 15 |
1 | |||
| 29 |
10102026
Упорное кольцо главного вала Main shaft |
1 | |||
| 30 |
303560
Шкив Handwheel |
1 | |||
| 31 |
10133045
Мотор Motor |
1 | |||
| 32 |
W03002
Прокладка пружины 5 Spring washer 5 |
3 | |||
| 33 |
114S13001
Винт M5 L=20 Screw M5 L=20 |
3 | |||
| 34 |
S05218
Винт M5 L=22 Screw M5 L=22 |
1 | |||
| 35 |
W03002
Прокладка пружины 5 Spring washer 5 |
1 | |||
| 36 |
10122012
Резиновая пробка Rubber plug |
1 | |||
| 37 |
1013800300
Рычаг нитепритягивателя в сборе (HL) Thread take-up lever asm (HL) |
1 | |||
| 38 |
1011001100
Эксцентрик (HL) Cam (HL) |
1 | |||
| 39 |
1011001200
Эксцентрик (HL) Cam (HL) |
1 | |||
| 40 |
135S15007
Винт SM11/64"×40 (HL) Screw SM11/64"×40 (HL) |
6 | |||
| 41 |
13528002
Пластина эксцентрика (HL) Cam plate (HL) |
1 | |||
| 42 |
14422008
Резиновый рычаг нитепритягивателя Thread take-up lever rubber |
1 | |||
