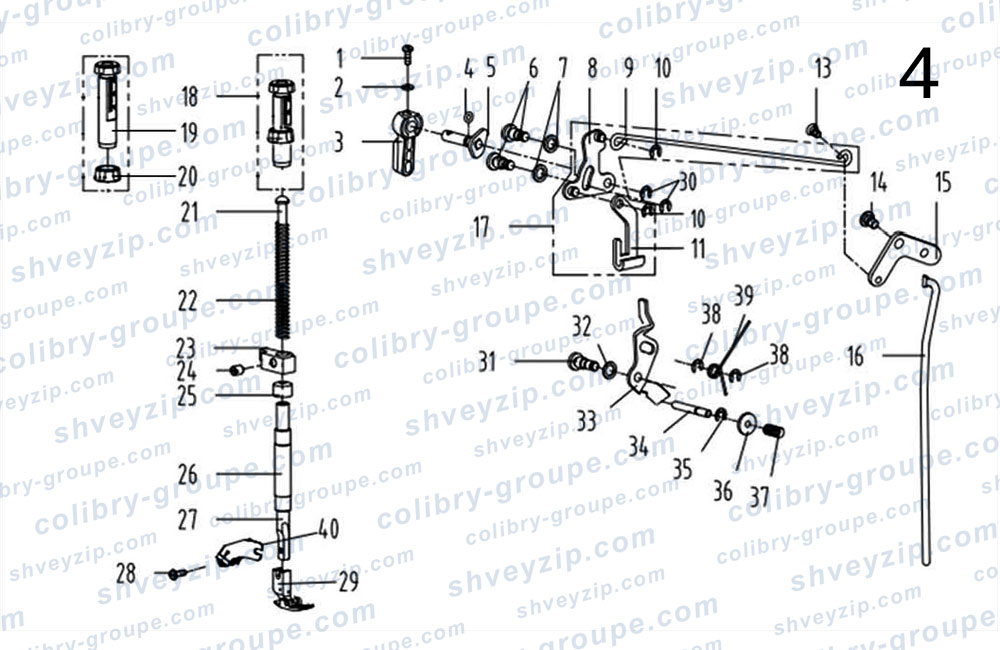

4. Компоненты узла подъёма лапки
Для схемы кликните по ней два раза или
| 1 |
101S11010
Винт SM9/64"×40 L=11 Screw SM9/64"×40 L=11 |
1 | |||
| 2 |
10128002
Прокладка Washer |
1 | |||
| 3 |
13811029
Ручка ручного подъёма лапки Hand lifter |
1 | |||
| 4 |
001004
Резиновая пробка Rubber ring |
1 | |||
| 5 |
1011000200
Рычаг ручного подъёма лапки в сборе Hand lifter cam asm. |
1 | |||
| 6 |
101S20001
Винт Screw |
2 | |||
| 7 |
10128015
Прокладка Washer |
2 | |||
| 8 |
1011200100
Пластина рычага подъёма Lift front lever component |
1 | |||
| 9 |
10112013
Тяга коленоподъёмника Knee lifter pull rod |
1 | |||
| 10 |
H05003
Стопорное кольцо 5 Snap ring 5 |
2 | |||
| 11 |
10112010
Пластина подъёма Lifting plate |
1 | |||
| 13 |
101S20004
Винт шарнира SM3/16"×32 Hinge screw SM3/16"×32 |
1 | |||
| 14 |
101S20003
Винт шарнира SM15/64"×28 Hinge screw SM15/64"×28 |
1 | |||
| 15 |
10112014
Задний рычаг Knee lifter back lever |
1 | |||
| 16 |
10112015
Шатун подъёмника Knee lifter connecting rod |
1 | |||
| 17 |
1011200200
Рычаг коленоподъёмника в сборе Knee lifter lever asm |
1 | |||
| 18 |
11381101800
Винт с гайкой регулировки давления лапки в сборе Presser regulating screw nut asm |
1 | |||
| 19 |
1138NS30003
Винт регулировки давления лапки (H) Press regulating screw (H) |
1 | |||
| 20 |
1138NS16005
Гайка регулировки давленя лапки (H) Press regulating nut (H) |
1 | |||
| 21 |
10102003
Направляющая планка регулировки давления Press regulating guide bar |
1 | |||
| 22 |
113827010
Пружина регулировки давления Press regulating spring |
1 | |||
| 22 |
10127024
Пружина регулировки давления (H) Press regulating spring (H) |
1 | |||
| 23 |
13809030
Направляющий кронштейн прижимной планки Presser bar guide bracket |
1 | |||
| 24 |
101S15007
Винт SM1/4"×40 L=8 Screw SM1/4"×40 L=8 |
1 | |||
| 25 |
10122112
Маслосъемная крышка стержня лапки Pressure bar oil cover |
1 | |||
| 26 |
113803007
Втулка стержня лапки Presser bar bushing |
1 | |||
| 27 |
10102004
Стержень лапки Presser bar |
1 | |||
| 28 |
101S11009
Винт SM9/64"×40 L=10.5 Screw SM9/64"×40 L=10.5 |
1 | |||
| 29 |
1131600600
Нажимная лапка в сборе Presser foot asm |
1 | |||
| 29 |
1131600100
Нажимная лапка в сборе (H) Presser foot asm (H) |
1 | |||
| 29 |
1131600300
Нажимная лапка в сборе (HL) Presser foot asm (HL) |
1 | |||
| 30 |
11329020
Стопорное кольцо 5 Snap ring 5 |
5 | |||
| 31 |
101S20002
Штифт фиксирующей пластины Wire release plate pin |
1 | |||
| 32 |
10128015
Прокладка Washer |
1 | |||
| 33 |
10112012
Фиксирующая пластина тросика в сборе Wire release plate asm |
1 | |||
| 34 |
10126003
Опорный штифт Thread release supporting pin |
1 | |||
| 35 |
H05012
Стопорное кольцо Snap ring |
1 | |||
| 36 |
10128001
Прокладка Washer plate |
1 | |||
| 37 |
10127003
Пружина Spring |
1 | |||
| 38 |
H05003
Стопорное кольцо 5 Snap ring 5 |
2 | |||
| 39 |
11427009
Пружина Spring |
1 | |||
| 40 |
1011900100
Нож Knife |
1 | |||
