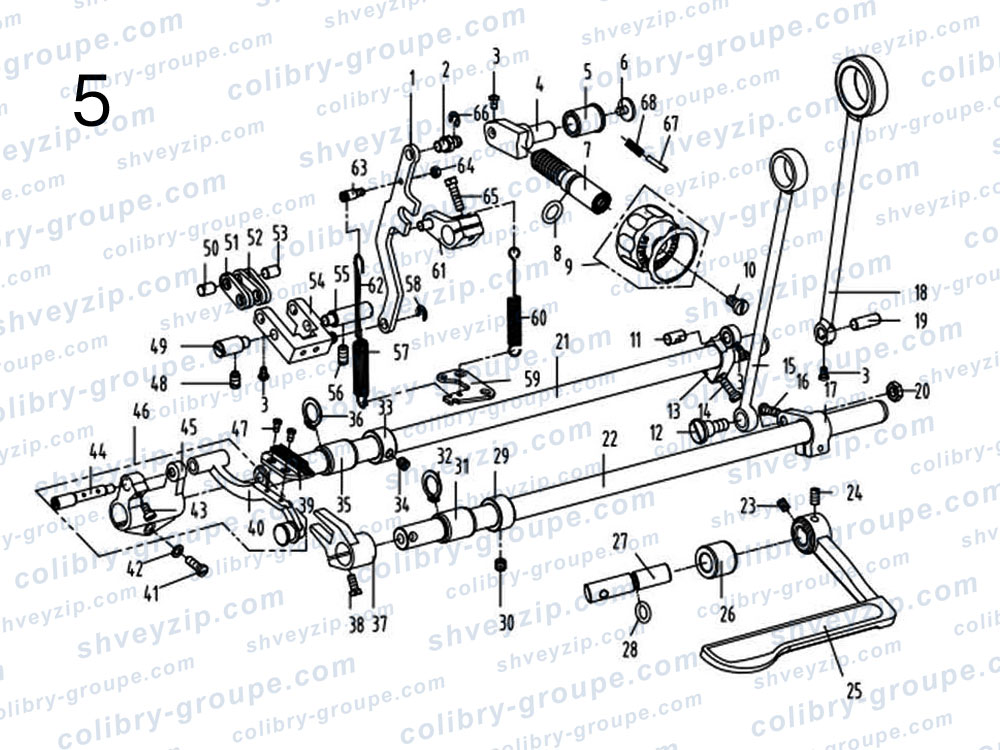

5. Компоненты механизма продвижения
Для схемы кликните по ней два раза или
| 1 |
10105007
Шатун обратной подачи Reverse feed connecting rod |
1 | |||
| 2 |
11426021
Штифт шатуна Connecting rod pin |
1 | |||
| 2 |
11326011
Штифт шатуна (-7) Connecting rod pin (-7) |
1 | |||
| 3 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
6 | |||
| 4 |
10101053
Регулятор подачи Feed regulator |
1 | |||
| 5 |
10403017
Втулка регулятора подачи Feed regulator bushing |
1 | |||
| 6 |
101S11023
Винт SM3/16"×28 L=6.5 Screw SM3/16"×28 L=6.5 |
1 | |||
| 7 |
10126045
Стержень регулятора подачи Feed regulator stud |
1 | |||
| 8 |
10122016
Резиновая пробка Rubber ring |
1 | |||
| 9 |
1011107000
Компонент ручки Knob component |
1 | |||
| 9 |
1011107100
Компонент ручки (-7) Knob component (-7) |
1 | |||
| 10 |
101SI1022
Винт SM3/16"×28 L=18 Screw SM3/16"×28 L=18 |
1 | |||
| 11 |
10126011
Шатунный палец подающего коромысла Feed rocker crank pin |
1 | |||
| 12 |
101S20005
Винт SM9/32"×28 L=13.5 Screw SM9/32"×28 L=13.5 |
1 | |||
| 13 |
10104002
Кривошип вала подачи Feed rocker shaft crank |
1 | |||
| 13 |
11304010
Кривошип вала подачи (-7) Feed rocker shaft crank (-7) |
1 | |||
| 13 |
10104009
Кривошип вала подачи (HL) Feed rocker shaft crank (HL) |
1 | |||
| 14 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 15 |
115405003
Шатун Connecting rod |
1 | |||
| 16 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 17 |
10104004
Кривошип Feed driving shaft crank |
1 | |||
| 18 |
115405002
Шатун вала Rocker shaft connecting rod |
1 | |||
| 18 |
400083
Шатун вала (-7) Rocker shaft connecting rod (-7) |
1 | |||
| 18 |
10105052
Шатун вала (HL) Rocker shaft connecting rod (HL) |
1 | |||
| 19 |
10126006
Штифт шатуна Connecting rod pin |
1 | |||
| 20 |
101S16003
Винт шарнира SM9/32"×28 L=4 Hinge screw SM9/32"×28 L=4 |
1 | |||
| 21 |
10102008
Подающий вал Feed rocker shaft |
1 | |||
| 22 |
11202001
Приводной вал подачи Feed driving shaft |
1 | |||
| 23 |
101S15006
Винт SM15/64"×28 L=7 Screw SM15/64"×28 L=7 |
1 | |||
| 24 |
101S15013
Винт SM15/64"×28 L=10 Screw SM15/64"×28 L=10 |
1 | |||
| 25 |
10131086
Рычаг обратной подачи Reverse feed lever |
1 | |||
| 26 |
10103024
Задняя втулка вала обратной подачи Reverse feed shaft bushing back |
1 | |||
| 27 |
10102023
Вал обратной подачи Reverse feed shaft |
1 | |||
| 28 |
10122017
Резиновая пробка Rubber ring |
1 | |||
| 29 |
10108003
Стопорное кольцо вала Feed rocker shaft snap ring |
4 | |||
| 30 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 31 |
10403015
Гильза Bushing |
1 | |||
| 32 |
H03001
Стопорное кольцо 15 Snap ring 15 |
2 | |||
| 33 |
10108003
Стопорное кольцо вала Feed rocker shaft snap ring |
1 | |||
| 34 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 35 |
10403015
Гильза Bushing |
1 | |||
| 36 |
H03001
Стопорное кольцо 15 Snap ring 15 |
1 | |||
| 37 |
10104007
Кривошип ведущего вала Driving shaft crank |
1 | |||
| 37 |
10804003
Кривошип ведущего вала (H, -7) Driving shaft crank (H, -7) |
1 | |||
| 38 |
116S11005
Винт SM11/64"×40 L=13 Screw SM11/64"×40 L=13 |
1 | |||
| 38 |
101S11020
Винт SM11/64"×40 L=10.5 (H, -7) Screw SM11/64"×40 L=10.5 (H, -7) |
1 | |||
| 39 |
11414002
Двигатель ткани (зубчатая рейка) Feed dog |
1 | |||
| 39 |
11314001
Двигатель ткани (зубчатая рейка) (H, -H-7) Feed dog (H, -H-7) |
1 | |||
| 39 |
10814001
Двигатель ткани (зубчатая рейка) (-7) Feed dog (-7) |
1 | |||
| 39 |
10114051
Двигатель ткани (зубчатая рейка) (HL) Feed dog (HL) |
1 | |||
| 40 |
470060
Балка двигателя ткани в сборе Feed bar asm |
1 | |||
| 41 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 42 |
10128003
Прокладка Washer |
1 | |||
| 43 |
101S11025
Винт SM11/64"×40 L=7 Screw SM11/64"×40 L=7 |
1 | |||
| 44 |
10401007
Штифт балки Feed bar pin |
1 | |||
| 45 |
480095
Коромысло подачи Feed bar bed |
1 | |||
| 46 |
11380700300
Балка двигателя ткани в сборе Feed bar asm |
1 | |||
| 47 |
101S11018
Винт SM1/8"×44 L=6 Screw SM1/8"×44 L=6 |
2 | |||
| 48 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 49 |
10126009
Левый штифт Left pin |
1 | |||
| 50 |
10126007
Соединительный штифт Connecting pin |
1 | |||
| 51 |
10109005
Короткая подающая пластина Feed short shaking plate |
1 | |||
| 52 |
10109004
Длинная подающая пластина Feed long shaking plate |
1 | |||
| 53 |
10126007
Соединительный штифт Connecting pin |
1 | |||
| 54 |
1010100200
Механизм включения обратного хода Feed shaking plate bed components |
1 | |||
| 55 |
10126010
Правый штифт Right pin |
1 | |||
| 56 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 57 |
11427011
Пружина Spring |
1 | |||
| 58 |
11329020
Стопорное кольцо 5 Snap ring 5 |
1 | |||
| 59 |
11412081
Фиксирующая пластина с натяжной пружиной Pull spring fixing plate |
1 | |||
| 60 |
10127011
Пружина обратной подачи Reverse feed pull spring |
1 | |||
| 61 |
1140402700
Кривошип обратной подачи в сборе Feed reverse crank asm |
1 | |||
| 61 |
1130402800
Кривошип обратной подачи в сборе (-7) Feed reverse crank asm (-7) |
1 | |||
| 62 |
11321005
Трубка Tube |
1 | |||
| 63 |
114S30007
Винт SM11/64"×40 L=7.5 Screw SM11/64"×40 L=7.5 |
1 | |||
| 64 |
114S16004
Гайка SM11/64"×40 L=3 Nut SM11/64"×40 L=3 |
1 | |||
| 65 |
S01102
Винт SM3/16"×28 L=18 Screw SM3/16"×28 L=18 |
1 | |||
| 66 |
11329020
Стопорное кольцо 5 Snap ring 5 |
1 | |||
| 67 |
10126015
Запор Pin |
1 | |||
| 68 |
10127010
Пружина Spring |
1 | |||
