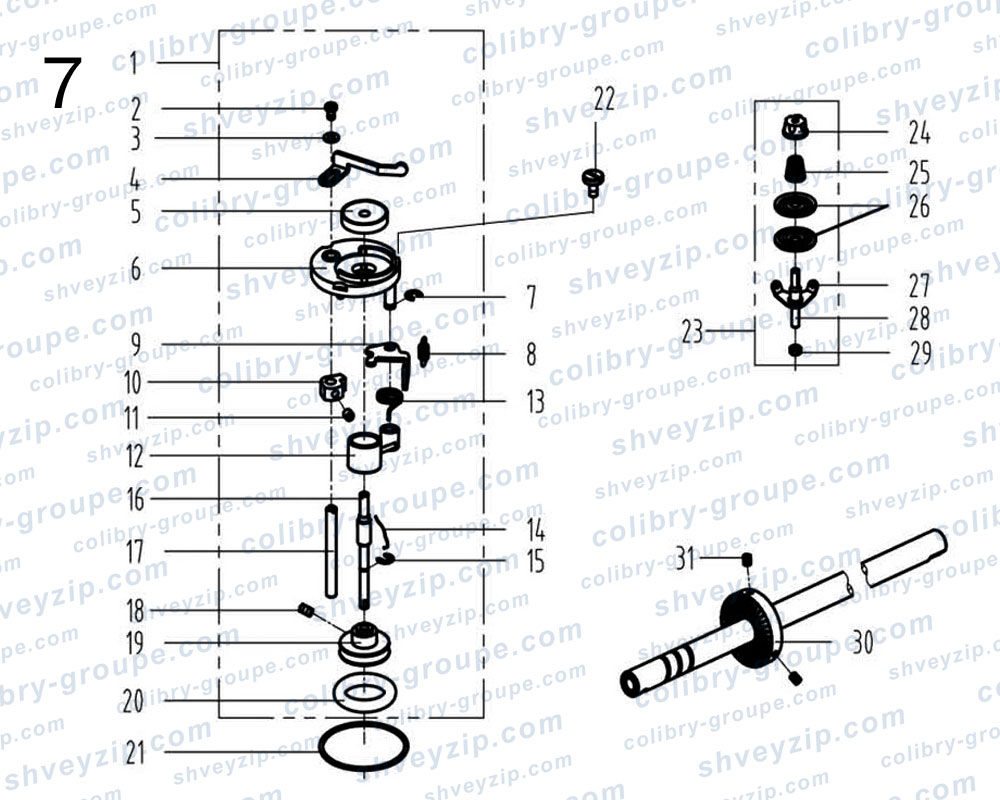

7. Компоненты устройства для намотки шпули
Для схемы кликните по ней два раза или
| 1 |
1383103900
Устройство для намотки шпули в сборе Bobbin winder asm |
1 | |||
| 1 |
1473100100
Устройство для намотки шпули в сборе (HL) Bobbin winder asm (HL) |
1 | |||
| 2 |
114S11008
Винт M4 L=6 Screw M4 L=6 |
1 | |||
| 3 |
W01142
Прокладка 4 Washer 4 |
1 | |||
| 4 |
10113030
Пластина управления намоткой нити Thread press control plate |
1 | |||
| 5 |
10111120
Прокладка Winding pad |
1 | |||
| 6 |
13831101
Основание устройства для намотки шпули Bobbin winder bed |
1 | |||
| 7 |
H05006
Стопорное кольцо 5 Snap ring 5 |
1 | |||
| 8 |
10127061
Пружина Spring |
1 | |||
| 9 |
13812110
Регулирующая пластина Regulating plate |
1 | |||
| 10 |
10110030
Кулачок устройства для намотки шпули Bobbin winder cam |
1 | |||
| 11 |
S09045
Винт M5 L=5 Screw M5 L=5 |
1 | |||
| 12 |
1380510600
Шатун устройства для намотки шпули Bobbin winder connecting rod |
1 | |||
| 13 |
13827103
Пружина Spring |
1 | |||
| 14 |
10127060
Пружина Spring |
1 | |||
| 15 |
H05909
Стопорное кольцо 4 Snap ring 4 |
1 | |||
| 16 |
13802111
Внутренний вал устройства для намотки шпуль Bobbin winder mian shaft |
1 | |||
| 17 |
13802026
Кулачковый вал устройства для намотки шпульки Bobbin winder cam shaft |
1 | |||
| 18 |
S09103
Винт M4 L=4 Screw M4 L=4 |
2 | |||
| 19 |
13831102
Колесо устройства для намотки шпули Bobbin winder wheel |
1 | |||
| 20 |
001110
Кольцо Ring |
1 | |||
| 21 |
11422062
Прокладка Washer |
1 | |||
| 22 |
1102NS11001
Винт SM3/16"×28 L=10 Screw SM3/16"×28 L=10 |
3 | |||
| 23 |
1381300600
Регулятор натяжения нити в сборе Bobbin thread tension asm. |
1 | |||
| 24 |
138S16019
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 25 |
11427006
Пружина Spring |
1 | |||
| 26 |
10112005
Пластина регулятора натяжения нити Thread tension disk |
2 | |||
| 27 |
11413022
Ограничительная пластина регулятора натяжения нити Thread tension guide plate |
1 | |||
| 28 |
112S13004
Винт Screw |
1 | |||
| 29 |
114S16001
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 30 |
11435013
Ведущее колесо Driving wheel |
1 | |||
| 31 |
S10009
Винт M6 L=8 Screw M6 L=8 |
2 | |||
