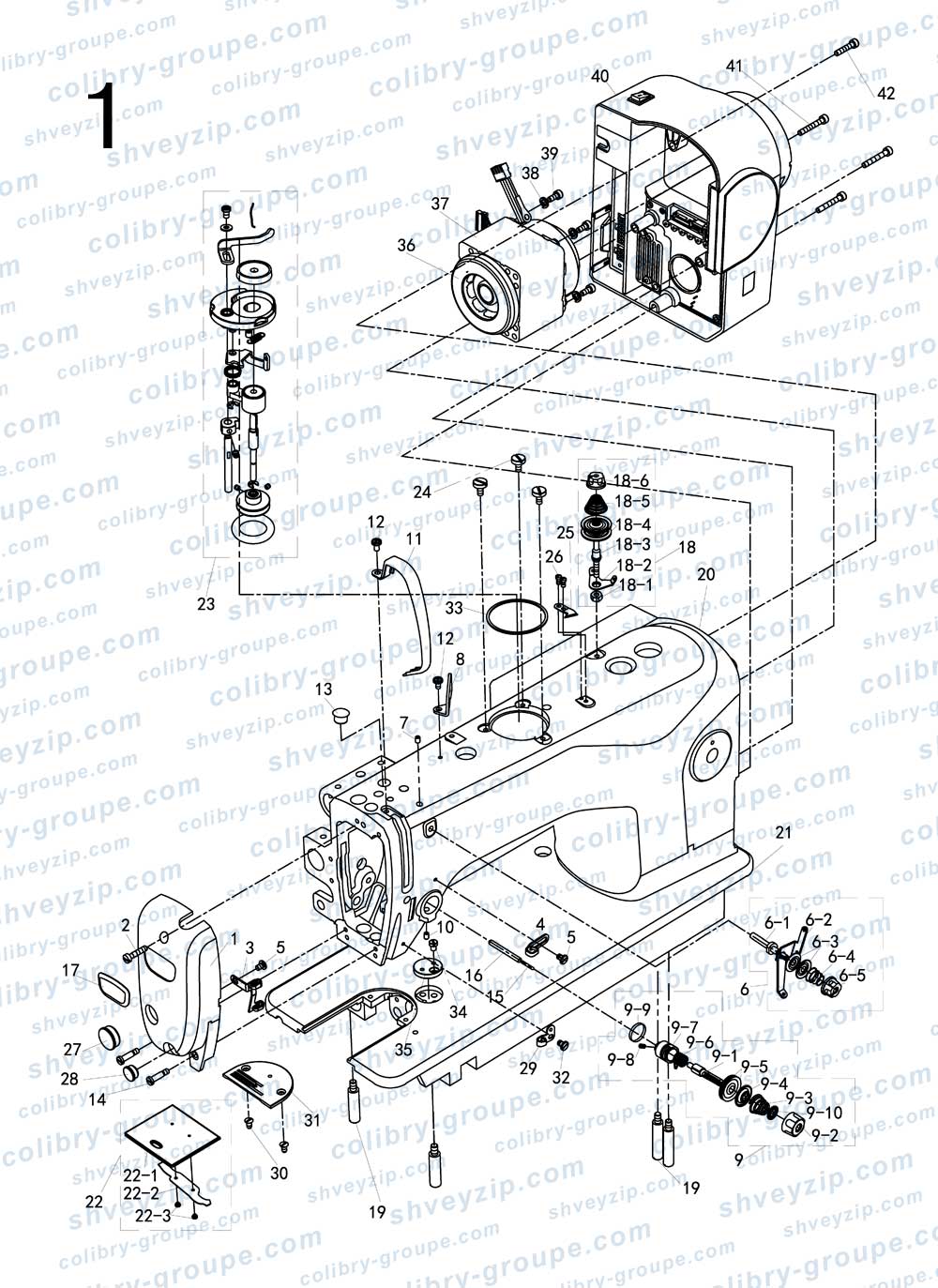

1. Корпус машины и другие компоненты
Для схемы кликните по ней два раза или
| 1 |
304713
Панель (-CZ, -SZZD) Panel |
1 | |||
| 1 |
930000235
Панель (-SZ-12/12мм) Panel (12mm) |
1 | |||
| 2 |
201S11025
Винт панели SM1/64×40 Panel screw SM1/64×40 |
1 | |||
| 3 |
14713003
Направляющая нити панели Panel thread guide |
1 | |||
| 4 |
10113004
Правая направляющая нити Panel thread guide (right) |
1 | |||
| 5 |
101S11007
Винт SM1/64×40×6 Screw SM1/64×40×6 |
2 | |||
| 6 |
141300400
Узел малого натяжителя нити Small thread tension assy |
1 | |||
| 6-1 |
13812066
Направляющая пластина натяжителя Thread tension guide plate |
1 | |||
| 6-2 |
13810008
Болт натяжителя нити Thread tension bolt |
1 | |||
| 6-3 |
11212004
Диск натяжителя нити Thread tension disk |
2 | |||
| 6-4 |
11227001
Пружина натяжителя нити Thread tension spring |
1 | |||
| 6-5 |
138S16019
Гайка натяжителя нити Thread tension nut |
1 | |||
| 7 |
113S14002
Стопорный винт Set screw |
1 | |||
| 8 |
13512004
Направляющая нити с 3 отверстиями 3-hole thread guide |
1 | |||
| 9 |
1147300100
Узел натяжителя нити Thread tension assy |
1 | |||
| 9-1 |
1147NS30001
Винт натяжителя нити Thread tension screw |
1 | |||
| 9-2 |
141S16013
Гайка натяжителя нити Thread tension nut |
1 | |||
| 9-3 |
14227024
Пружина натяжителя нити Thread tension spring |
1 | |||
| 9-4 |
10112006
Плата сброса натяжения Tension releasing board |
1 | |||
| 9-5 |
14121005
Диск натяжителя нити Thread tension disk |
2 | |||
| 9-6 |
114727001
Нитепритягивающая пружина Take-up spring |
1 | |||
| 9-7 |
13513006
Фиксатор натяжителя нити Thread tension retainer |
1 | |||
| 9-8 |
135S15002
Винт Screw |
1 | |||
| 9-9 |
O01050
Кольцо уплотнительное 14,5×15 O ring 14.5×15 |
1 | |||
| 9-10 |
10112007
Стопорная пластина гайки натяжителя Thread tension nut locking plate |
1 | |||
| 10 |
136S14002
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 11 |
14712018
Крышка нитепритягивателя Thread take-up lever cover |
1 | |||
| 12 |
101S11004
Винт SM3/16×28×7 Screw SM3/16×28×7 |
2 | |||
| 13 |
10122005
Втулка винта тяги нитепритягивателя Take-up link pin screw plug |
1 | |||
| 14 |
135S11047
Винт панели SM1/64×40 Panel screw SM1/64×40 |
2 | |||
| 15 |
14726001
Штифт сброса нити Thread release pin |
1 | |||
| 16 |
13502018
Рычаг сброса нити Thread release bar |
1 | |||
| 17 |
13837002
Табличка A4-0182 A4-0182 trademark |
1 | |||
| 18 |
1411300600
Натяжитель нити намотчика шпуль Bobbin winder thread tension |
1 | |||
| 18-1 |
114S16001
Гайка SM11/64×40 Nut SM11/64×40 |
1 | |||
| 18-2 |
11413022
Направляющая пластина натяжителя Thread tension guide plate |
1 | |||
| 18-3 |
13601006
Винт Screw |
1 | |||
| 18-4 |
10112005
Диск натяжителя нити Thread tension disk |
2 | |||
| 18-5 |
11427006
Пружина Spring |
1 | |||
| 18-6 |
138S16019
Гайка натяжителя нити Thread tension nut |
1 | |||
| 19 |
101S12001
Стойка монтажной плиты Base plate pillar |
4 | |||
| 20 |
100968
Станина H5 H5 frame |
1 | |||
| 21 |
100767
Монтажная плита Base plate |
1 | |||
| 22-1 |
13515002
Скользящая пластина Slide plate |
1 | |||
| 22-2 |
13512007
Пружина скользящей пластины Slide plate spring |
1 | |||
| 22-3 |
101S11009
Винт SM3/32×56 L=2 Screw SM3/32×56 L=2 |
2 | |||
| 23 |
1473100100
Натяжитель нити намотчика шпуль Bobbin winder thread tension |
1 | |||
| 24 |
114S11003
Винт Screw |
3 | |||
| 25 |
11419001
Нож обрезки нити Thread cutter |
1 | |||
| 26 |
114S11005
Винт SM9/64×40 L=6 Screw SM9/64×40 L=6 |
2 | |||
| 27 |
13522001
Резиновая заглушка (*19) Rubber plug (*19) |
1 | |||
| 28 |
13522002
Резиновая заглушка (Ø11,8) Rubber plug (Ø11.8) |
1 | |||
| 29 |
13513010
Беспетлевое электроустройство Nest less e-device |
1 | |||
| 30 |
101S17002
Винт SM11/64×40 L=5 Screw SM11/64×40 L=5 |
2 | |||
| 31 |
13515001
Игольная пластина Needle plate |
1 | |||
| 31 |
13615003
Игольная пластина (T2мм) Needle plate (T2mm) |
1 | |||
| 32 |
101S11005
Винт Screw |
1 | |||
| 33 |
T1422062
Уплотнительная прокладка Gland |
1 | |||
| 34 |
101S11025
Винт SM11/64×40×7 Screw SM11/64×40×7 |
2 | |||
| 35 |
13512001
Основание обметочного механизма Beadier pedestal |
1 | |||
| 36 |
13811060
Изоляционный кожух двигателя Motor insulation shield |
1 | |||
| 37 |
1363303000
Двигатель Motor |
1 | |||
| 38 |
W02004
Пружинная шайба Spring washer |
4 | |||
| 39 |
一
Винт M5×70 Screw M5×70 |
4 | |||
| 40 |
1473304200
Электронный блок управления Machine electric control |
1 | |||
| 41 |
114S13001
Винт M5×20 Screw M5×20 |
1 | |||
| 42 |
136S13001
Винт M5×35 Screw M5×35 |
3 | |||
