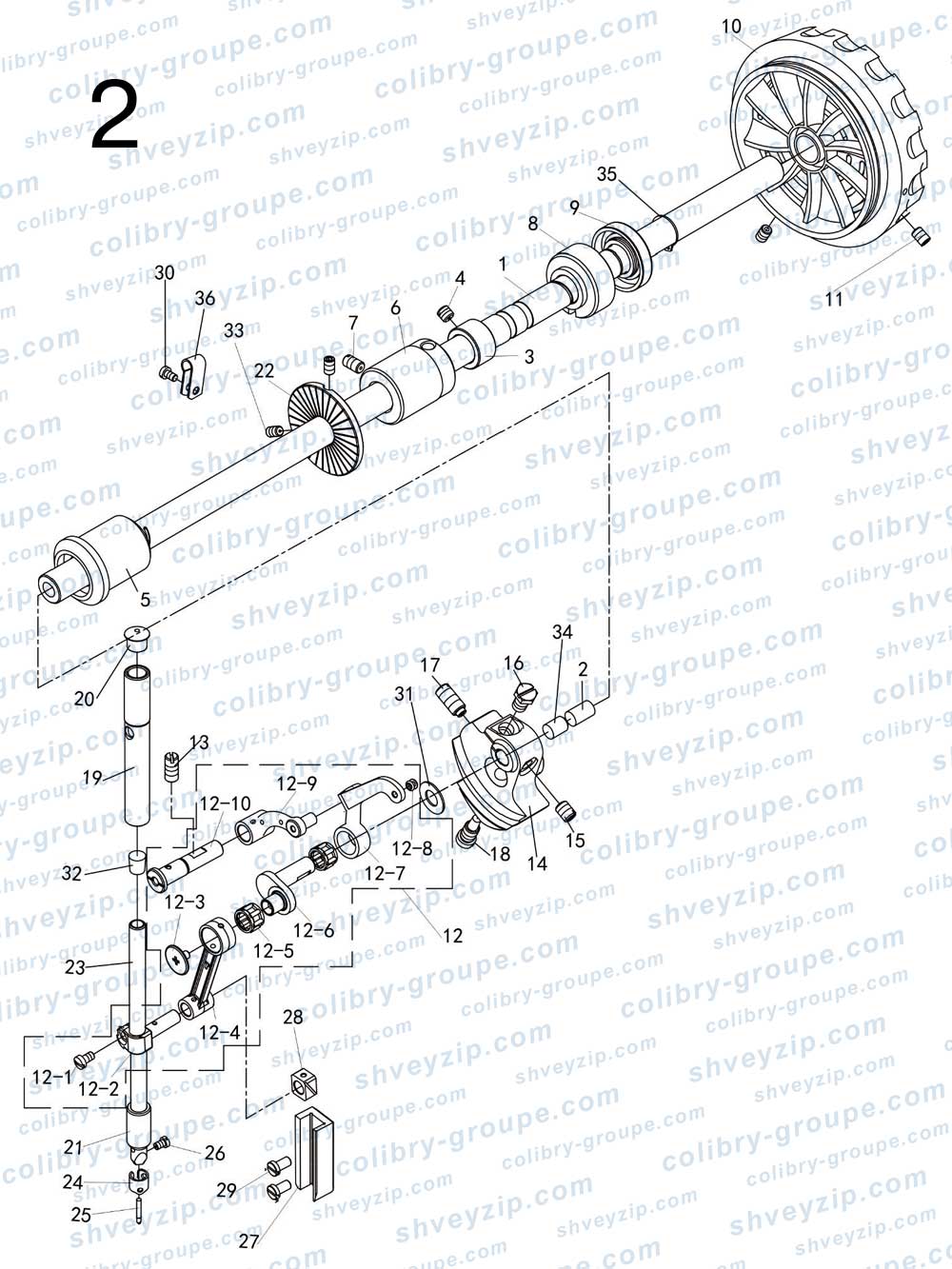

2. Компоненты главного вала и нитепритягивателя
Для схемы кликните по ней два раза или
| 1 |
14702011
Главный вал Main shaft |
1 | |||
| 2 |
10122012
Резиновая заглушка Rubber plug |
1 | |||
| 3 |
10108003
Стяжное кольцо вала Shaft washer |
1 | |||
| 4 |
101S15002
Винт SM1/4×40×6 Screw SM1/4×40×6 |
2 | |||
| 5 |
13603023
Передняя втулка главного вала Main shaft bushing front |
1 | |||
| 6 |
13503077
Промежуточная втулка главного вала Main shaft bushing, middle |
1 | |||
| 7 |
135S15006
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 8 |
13603027
Задняя втулка главного вала Main shaft bushing back |
1 | |||
| 9 |
13522010
Узел сальника задней втулки Bushing back oil seal assy |
1 | |||
| 10 |
304714
Ведущий шкив Capstan |
1 | |||
| 11 |
S10009
Винт ведущего шкива M6×8 Capstan screw M6×8 |
2 | |||
| 12 |
1353800200
Узел нитепритягивателя Thread take-up assy |
1 | |||
| 12-1 |
101S11005
Винт SM11/64×40×8 Screw SM11/64×40×8 |
1 | |||
| 12-2 |
13505002
Соединитель игловодителя Needle bar connection |
1 | |||
| 12-3 |
101S17001
Винт (левая резьба) Screw |
1 | |||
| 12-4 |
13505003
Шатун игловодителя Needle bar connecting rod |
1 | |||
| 12-5 |
10124001
Игольчатый подшипник Needle bearing |
1 | |||
| 12-6 |
13504002
Кривошип нитепритягивателя Thread take-up crank |
1 | |||
| 12-7 |
13538004
Стержень нитепритягивателя Thread take-up rod |
1 | |||
| 12-8 |
13538003
Втулка нитепритягивателя Thread take-up bushing |
1 | |||
| 12-9 |
13538002
Соединительная тяга нитепритягивателя Thread take-up connecting rod |
1 | |||
| 12-10 |
13502003
Штифт шарнира Pin |
1 | |||
| 13 |
135S15009
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 14 |
114704013
Кривошип игловодителя Needle bar crank |
1 | |||
| 15 |
101S15007
Винт SM1/4×40×8 Screw SM1/4×40×8 |
1 | |||
| 16 |
101S15007
Винт SM1/4×40×8 Screw SM1/4×40×8 |
1 | |||
| 17 |
101S15004
Винт SM9/32×28×16 Screw SM9/32×28×16 |
1 | |||
| 18 |
135S11002
Винт SM9/32×28 Screw SM9/32×28 |
1 | |||
| 19 |
14703006
Верхняя втулка игловодителя Needle bar upper bushing |
1 | |||
| 20 |
10122013
Резиновая заглушка верхней втулки Upper bushing rubber plug |
1 | |||
| 21 |
13503007
Нижняя втулка игловодителя Needle bar lower bushing |
1 | |||
| 22 |
14735001
Приводное колесо Btw-driving-wheel |
1 | |||
| 23 |
13602002
Игловодитель Needle bar |
1 | |||
| 24 |
13513011
Кольцевая направляющая игловодителя Needle bar thread ring |
1 | |||
| 25 |
13517001
Игла (DP×17 23#) Needle (DP×17 23#) |
1 | |||
| 26 |
101S11006
Винт SM1/8×44 L=4.5 Screw SM1/8×44 L=4.5 |
1 | |||
| 27 |
13609001
Направляющая канавка ползуна Slider trough |
1 | |||
| 28 |
11409001
Ползун соединения Connection slider |
1 | |||
| 29 |
101S11008
Винт направляющей ползуна Slider guide rail screw |
2 | |||
| 30 |
101S11005
Винт SM11/64×40×8 Screw SM11/64×40×8 |
2 | |||
| 31 |
10112003
Шайба Washer |
1 | |||
| 32 |
13523001
Войлочный уплотнитель игловодителя Oil felt for needle bar |
1 | |||
| 33 |
S10035
Винт M5×8 Screw M5×8 |
2 | |||
| 34 |
114723001
Войлочный уплотнитель игловодителя Oil felt for needle bar |
1 | |||
| 35 |
H03001
Стопорное кольцо вала 15 Washer |
1 | |||
| 36 |
40511001
Зажим провода Wire clip |
2 | |||
