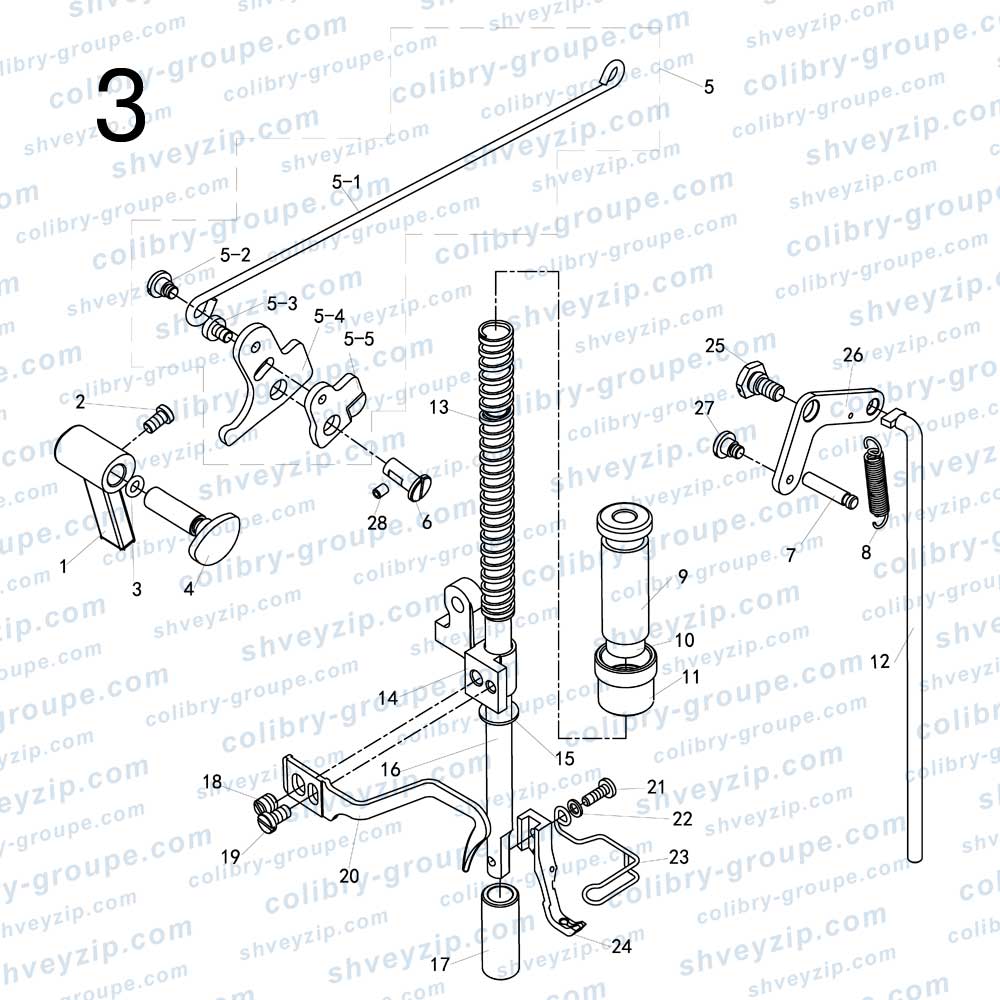

3. Компоненты механизма подъёма лапки
Для схемы кликните по ней два раза или
| 1 |
1471005
Рычаг подъема лапки Presser foot wrench |
1 | |||
| 2 |
10S11008
Винт SM11/64×40×8 Screw SM11/64×40×8 |
1 | |||
| 3 |
O01009
Кольцо уплотнительное 4,5×1,8 O-ring 4.5×1.8 |
1 | |||
| 4 |
13510004
Кулачок подъема прижимной тяги Presser bar lifting cam |
1 | |||
| 5 |
135120200
Узел коленного подъемника (левый) Knee lifter lever (left) assy |
1 | |||
| 5-1 |
13512014
Тяга коленного подъемника Knee lifter rod |
1 | |||
| 5-2 |
135S11027
Винт SM37/6×28 Screw SM37/6×28 |
1 | |||
| 5-3 |
135S11026
Винт SM11/64×40 Screw SM11/64×40 |
1 | |||
| 5-4 |
13512013
Рычаг коленного подъемника (левый) Knee lifter lever (left) |
1 | |||
| 5-5 |
13510005
Кулачок сброса натяжения Tension releasing cam |
1 | |||
| 6 |
114726007
Корпус кулачка сброса натяжения Ension releasing cam melt |
1 | |||
| 7 |
13526005
Штифт пружины Pin for spring |
1 | |||
| 8 |
13527010
Пружина прижима Presser spring |
1 | |||
| 9 |
1147NS30003
Винт M15×1 Screw M15×1 |
1 | |||
| 10 |
114709002
Направляющая втулка Guide bushing |
1 | |||
| 11 |
135516003
Гайка M15×1 Nut M15×1 |
1 | |||
| 12 |
13512016
Рычаг коленного подъемника Knee lifter lever |
1 | |||
| 13 |
13527011
Пружина прижимной тяги Presser spring |
1 | |||
| 14 |
114709002
Кронштейн подъема прижимной тяги Presser bar lifting bracket |
1 | |||
| 15 |
30122022
Уплотнительное кольцо оси лапки Gasket |
1 | |||
| 16 |
13502019
Прижимная тяга Presser bar |
1 | |||
| 17 |
13503013
Втулка прижимной тяги Presser bar bushing |
1 | |||
| 18 |
101S15006
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 19 |
101S11008
Винт SM11/64×40×8 Screw SM11/64×40×8 |
1 | |||
| 20 |
114713002
Большая направляющая нити Thread guide |
1 | |||
| 21 |
101S11009
Винт SM9/64×40×10,5 Screw SM9/64×40×10.5 |
1 | |||
| 22 |
13528007
Шайба винта малой лапки Washer |
1 | |||
| 23 |
13512017
Защитный крюк Defend hook |
1 | |||
| 24 |
13516001
Малая лапка в сборе Presser foot complete |
1 | |||
| 25 |
13516005
Малая лапка в сборе Presser foot complete |
1 | |||
| 26 |
135S12002
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 27 |
13552015
Рычаг коленного подъемника (правый) Knee lifter lever (right) |
1 | |||
| 28 |
135S11027
Винт SM37/6×28 Screw SM37/6×28 |
1 | |||
| 29 |
135S14020
Винт SM11/64×40 Screw SM11/64×40 |
1 | |||
