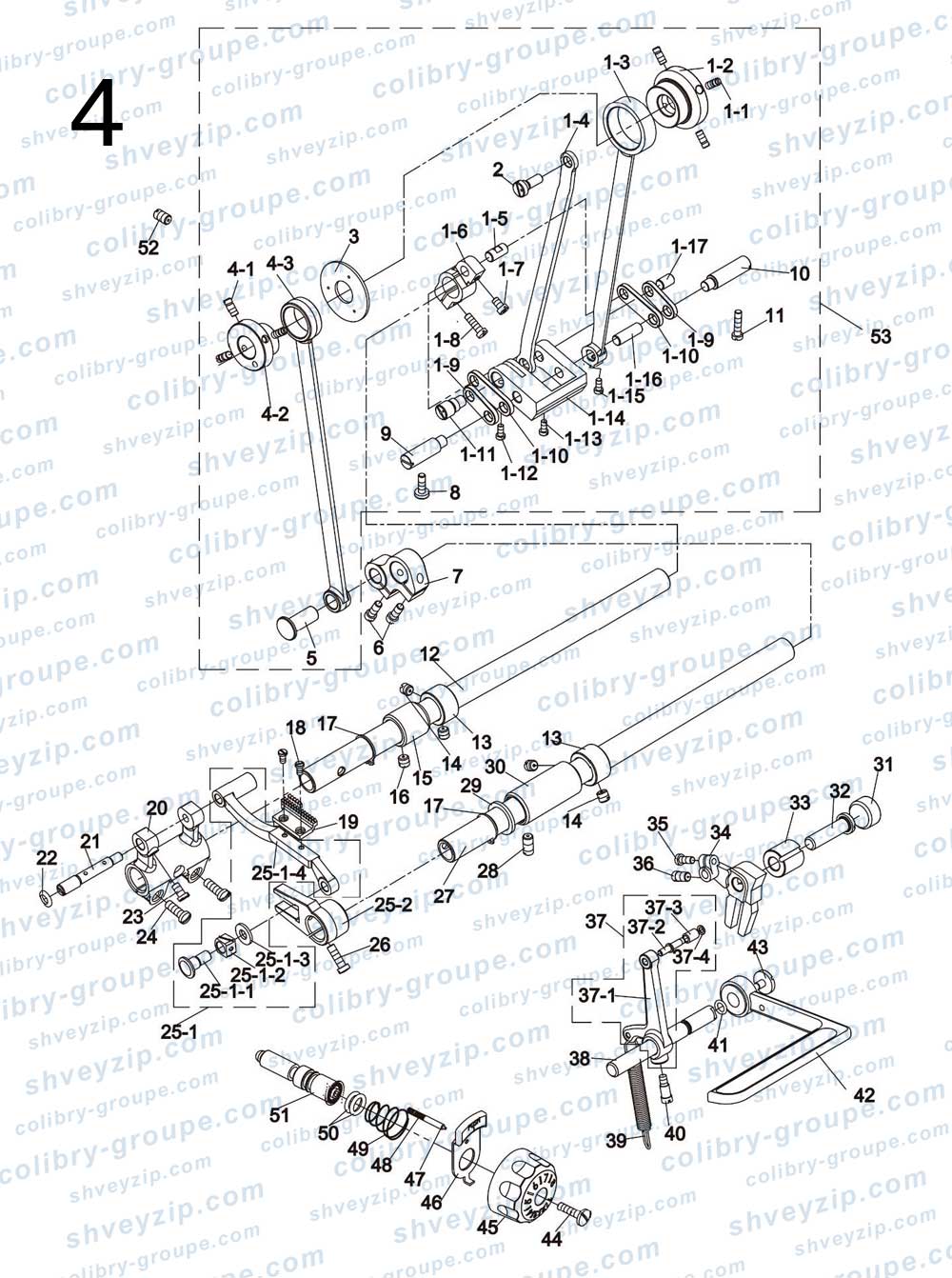

4. Компоненты механизма подачи материала
Для схемы кликните по ней два раза или
| 1 |
135050500
Узел шатуна коромысла Rocker shaft connecting rod assy |
1 | |||
| 1-1 |
135S15007
Винт кулачка подачи Screw |
3 | |||
| 1-2 |
13500003
Эксцентриковый кулачок привода подачи Feed drive eccentric cam |
1 | |||
| 1-3 |
13505005
Шатун коромысла Rocker shaft connecting rod |
1 | |||
| 1-4 |
13505006
Регулировочный шатун шага иглы Feed regulator connecting rod |
1 | |||
| 1-5 |
13526001
Короткий штифт кривошипа подачи Walking foot crank short pin |
1 | |||
| 1-6 |
13504004
Кривошип (правый) Feed rotder shaft crank assembly |
1 | |||
| 1-7 |
101S11025
Винт SM11/64×40×7 Screw SM11/64×40×7 |
1 | |||
| 1-8 |
409S11021
Винт SM11/64×40×14 Screw SM11/64×40×14 |
1 | |||
| 1-9 |
13505024
Короткое соединительное звено Connecting short link |
2 | |||
| 1-10 |
13505023
Длинное звено кривошипа Crank long link |
2 | |||
| 1-11 |
13502015
Эксцентриковый вал шатуна Hinge pin |
1 | |||
| 1-12 |
201S11007
Винт SM9/64×40 Screw SM9/64×40 |
1 | |||
| 1-13 |
201S11012
Винт SM9/64×40 Screw SM9/64×40 |
1 | |||
| 1-14 |
13504007
Регулировочный кривошип шага иглы Needle pitch adjusting link |
1 | |||
| 1-15 |
209S14008
Винт SM11/64×40×4,5 Screw SM11/64×40×4.5 |
1 | |||
| 1-16 |
13502014
Длинный штифт кривошипа Crank connecting pin |
1 | |||
| 1-17 |
13526003
Короткий штифт кривошипа Crank connecting pin |
1 | |||
| 2 |
13510002
Соединительный штифт регулировки шага Hinge pin |
1 | |||
| 3 |
13528002
Разделительная шайба кулачка Thrust collar |
1 | |||
| 4 |
11350500200
Узел подъемного шатуна зубьев Connecting rod assembly |
1 | |||
| 4-1 |
135S15007
Винт SM11/64×40 Screw SM11/64×40 |
3 | |||
| 4-2 |
13510001
Подъемный кулачок зубьев Feed drive eccentric cam |
1 | |||
| 4-3 |
13505001
Подъемный шатун зубьев Connecting rod |
1 | |||
| 5 |
13502009
Ось шарнира подъемного кривошипа Hinge pin |
1 | |||
| 6 |
135S11048
Винт SM3/16×32 Screw SM3/16×32 |
2 | |||
| 6 |
409S11015
Винт SM3/16×28×15,5 Screw SM3/16×28×15.5 |
1 | |||
| 7 |
13504019
Правый подъемный кривошип зубьев Feed lifting rock shaft crank (right) |
1 | |||
| 8 |
105S11019
Винт SM11/64×40 L=13 Screw SM11/64×40 L=13 |
1 | |||
| 9 |
13502016
Опора регулировочного кривошипа шага Adjusting link fulcrum shaft |
1 | |||
| 10 |
13502017
Фиксирующий штифт опоры кривошипа Adjusting link fulcrum shaft pin |
1 | |||
| 11 |
114S11004
Винт SM11/64×40×18 Screw SM11/64×40×18 |
1 | |||
| 12 |
13602003
Вал подачи материала Feed rotder shaft |
1 | |||
| 13 |
10108003
Стяжное кольцо валов подачи и подъема Thrust collar assy |
2 | |||
| 14 |
101S15002
Винт SM1/4×40×6 Screw SM1/4×40×6 |
4 | |||
| 15 |
13603024
Втулка вала подачи (правая) Bushing for feed rock shaft (right) |
1 | |||
| 16 |
135S15009
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 17 |
H03001
Стопорное кольцо вала Retaining ring |
2 | |||
| 18 |
101S11018
Винт SM1/8×40 L=6 Screw SM1/8×40 L=6 |
2 | |||
| 19 |
13514001
Зубья подачи (-CZ, -SZZD) Feed dog |
1 | |||
| 19 |
13614003
Зубья подачи (-SZ-12/12мм) Feed dog (12mm) |
1 | |||
| 20 |
13504003
Кривошип зубчатой рейки Feed crank assembly |
1 | |||
| 21 |
13502005
Эксцентриковый вал кривошипа рейки Feed bar shaft |
1 | |||
| 22 |
13528004
Шайба зубчатой рейки Washer |
1 | |||
| 23 |
101S11008
Винт SM11/64×40×8 Screw SM11/64×40×8 |
1 | |||
| 24 |
101S11016
Винт SM3/16×28 L=14 Screw SM3/16×28 L=14 |
2 | |||
| 25-1 |
1350700300
Узел зубчатой рейки Feed bar assembly |
1 | |||
| 25-1-1 |
13502029
Соединительный штифт рейки Feed pin |
1 | |||
| 25-1-2 |
13509007
Ползун Slider |
1 | |||
| 25-1-3 |
13528009
Шайба Washer |
1 | |||
| 25-1-4 |
13507001
Зубчатая рейка Feed bar assembly |
1 | |||
| 25-2 |
13505004
Подъемная вилка (-CZ, -SZZD) Feed forked connection |
1 | |||
| 25-2 |
13505018
Подъемная вилка (-SZ-12/12мм) Feed forked connection (12mm) |
1 | |||
| 26 |
409S11021
Зажимной винт подъемной вилки Screw |
1 | |||
| 27 |
13602004
Вал подъема зубьев Feed lifting rock shaft |
1 | |||
| 28 |
135S15008
Винт передней втулки вала подъема Screw |
1 | |||
| 29 |
13528006
Шайба Washer |
1 | |||
| 30 |
13603005
Передняя втулка вала подъема Bushing for feed rock shaft (right) |
1 | |||
| 31 |
13522014
Резиновая заглушка (Ø19,5) Rubber plug (Ø19.5) |
1 | |||
| 32 |
13502011
Ось стойки шага иглы Hinge pin for feed regulator |
1 | |||
| 33 |
13503026
Втулка стойки шага иглы Feed regulator bushing |
1 | |||
| 34 |
13509003
Стойка шага иглы (-CZ, -SZZD) Feed regulator |
1 | |||
| 34 |
13509003
Стойка шага иглы (-SZ-12/12мм) Feed regulator (12mm) |
1 | |||
| 35 |
101S11020
Винт SM15/64×40 L=10,5 Screw SM15/64×40 L=10,5 |
1 | |||
| 36 |
135S11009
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 37 |
13504014000
Узел кривошипа реверса Slide block pin |
1 | |||
| 37-1 |
13504006
Кривошип рычага реверса Inverted seam lever crank |
1 | |||
| 37-2 |
13502012
Штифт ролика кривошипа рычага Operating rod crank roller pin |
1 | |||
| 37-3 |
13509006
Ролик Roller column |
1 | |||
| 37-4 |
13509010
Шайба Washer |
1 | |||
| 38 |
13502013
Ось переключателя реверса Reverse feed lever shaft |
1 | |||
| 39 |
13527007
Пружина кривошипа (-CZ, -SZZD) Spring for feed crank |
1 | |||
| 39 |
13527016
Пружина кривошипа (-SZ-12/12мм) Spring for feed crank (12mm) |
1 | |||
| 40 |
135S15014
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 41 |
O01137
Кольцо уплотнительное Ø6,3×18 O-ring Ø6.3×18 |
1 | |||
| 42 |
13531001
Рычаг реверса Reverse feed lever |
1 | |||
| 43 |
135S11022
Винт SM3/16×32 Screw SM3/16×32 |
1 | |||
| 44 |
101S11022
Винт шкалы SM3/16×28×18 Dial screw SM3/16×28×18 |
1 | |||
| 45 |
1471100200
Шкала шага иглы (-CZ, -SZZD) Needle pitch dial |
1 | |||
| 45 |
11471100200
Шкала шага иглы (-SZ-12/12мм) Needle pitch dial (12mm) |
1 | |||
| 46 |
14212068
Кнопка фиксатора шага Feed regulator key-press |
1 | |||
| 47 |
112326008
Стопорный штифт Stopper pin |
1 | |||
| 48 |
11427034
Пружина стопорного штифта Spring for stopper pin |
1 | |||
| 49 |
13527009
Пружина кнопки шкалы Dial spring for key-press |
1 | |||
| 50 |
O01046
Кольцо уплотнительное Ø9,5×2,5 O-ring Ø9.5×2.5 |
2 | |||
| 51 |
136S30004
Регулировочный винт шага иглы Feed regulator screw bar |
1 | |||
| 52 |
135S15006
Винт промежуточной втулки вала Pin bushing |
1 | |||
| 53 |
1135050010
Узел прижимной тяги подачи Rocker shaft connecting rod assy |
1 | |||
