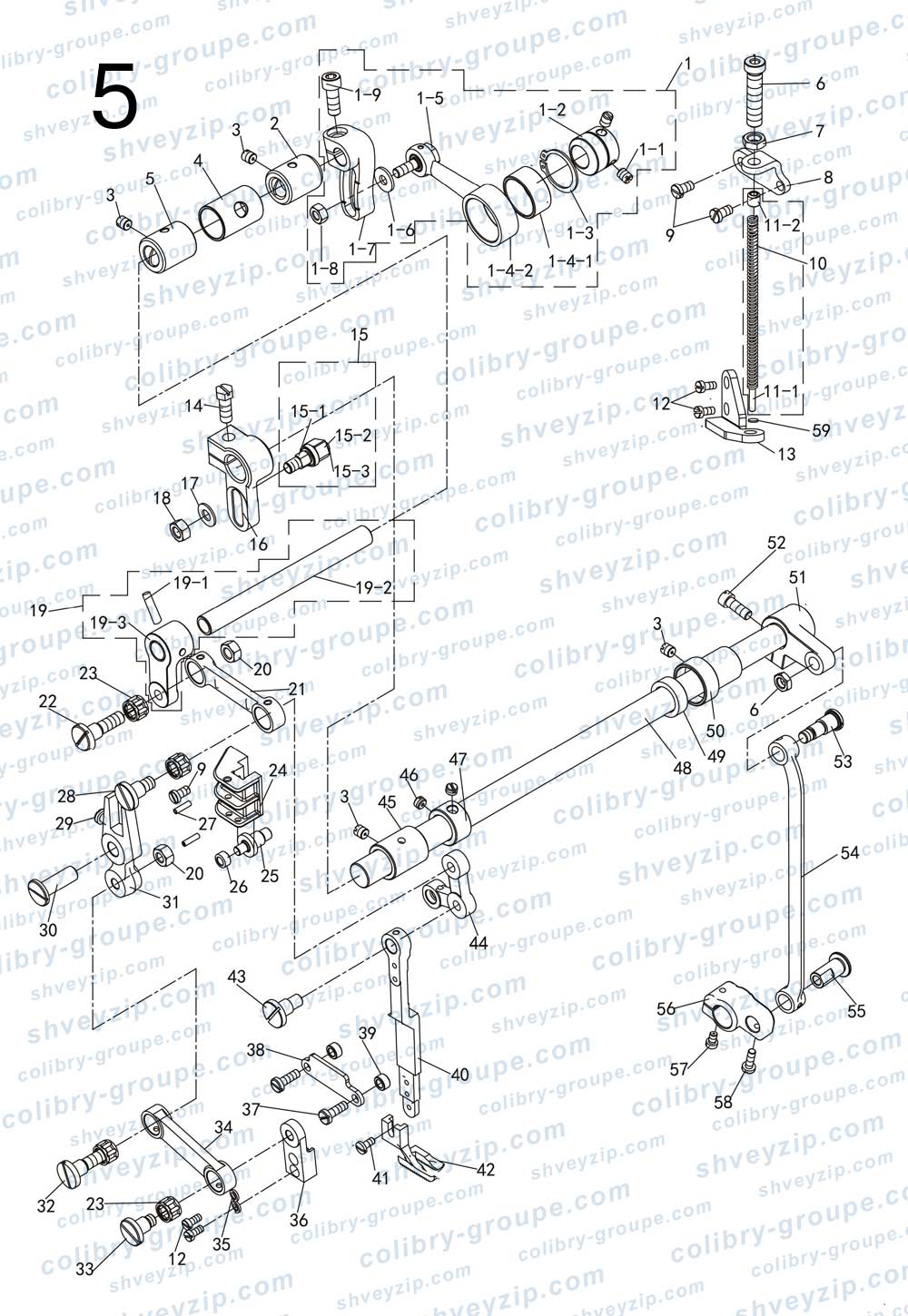

5. Компоненты механизма верхней подачи материала

Для схемы кликните по ней два раза или

1	11470500200 Узел шатуна (-SZ, -SZ-12) Connecting rod assembly	1
1	11470500700 Узел шатуна (-SZZD/4,5мм) Connecting rod (4.5mm)	1
1-1	101S15007 Винт SM1/4×40×8 Screw SM1/4×40×8	2
1-2	114710001 Эксцентриковое колесо подъема лапки (-SZ, -SZ-12) Eccentric wheel	1
1-2	114710003 Эксцентриковое колесо подъема лапки (-SZZD/4,5мм) Eccentric wheel (4.5mm)	1
1-3	H03061 Стопорное кольцо 24 (-SZ, -SZ-12) Retaining ring 24	1
1-3	一 Стопорное кольцо 26 (-SZZD/4,5мм) Retaining ring 26	1
1-4	11470500300 Сборочный узел шатуна (-SZ, -SZ-12) Connecting rod widget	1
1-4	11470500800 Сборочный узел шатуна (-SZZD/4,5мм) Connecting rod widget (4.5mm)	1
1-4-1	114703001 Втулка подъемного шатуна Bushing	1
1-4-2	114705001 Подъемный шатун Lifting link	1
1-5	135S20006 Винт M6×0.75 Screw M6×0.75	1
1-6	13528008 Шайба Washer	1
1-7	13504013 Регулировочный кривошип эксцентрикового шатуна Presser lifting shaft	1
1-8	N02001 Шестигранная гайка M6×0.75 Hex nut M6×0.75	1
1-9	135S11035 Винт SM1/4×24 Screw SM1/4×24	1
2	13603014 Задняя втулка вала подъема качающейся лапки Presser lifting shaft back bushing	1
3	135S15008 Винт SM15/64×28×6 Screw SM15/64×28×6	3
4	13603028 Промежуточная втулка вала подъема качающейся лапки Presser lifting shaft bushing	1
5	13603013 Передняя втулка вала подъема качающейся лапки Presser lifting shaft bushing	1
6	135S30007 Винт SM9/32×28 Screw SM9/32×28	1
7	135S16006 Гайка SM9/32×28 Nut SM9/32×28	2
8	13512008 Кронштейн винта подъема качающейся лапки Lifting presser bracket for spring	1
9	101S11008 Винт SM11/64×40×8 Screw SM11/64×40×8	4
10	14727013 Пружина подъема качающейся лапки Lifting presser spring	1
11	1350202100 Направляющая пружины регулировочной тяги Presser spring guide	1
11-1	13502026 Стержень направляющей пружины Presser spring guide rod	1
11-2	13502027 Втулка направляющей пружины Presser spring guide bushing	1
12	201S11002 Винт SM9/64×40 Screw SM9/64×40	4
13	114712011 Кронштейн направляющей стойки подъема лапки Lifting presser guide plate assembly	1
14	402S13011 Винт SM15/64×28×18 Screw SM15/64×28×18	1
15	1420900400 Узел регулировочной стойки левого кривошипа Crank shaft complete assembly	1
15-1	142S30011 Регулировочная стойка левого кривошипа Crank shaft complete	1
15-2	14209004 Ползун регулировочной стойки Slide block	1
15-3	H05029 Стопорное кольцо Split ring	1
16	13504020 Передний кривошип качания лапки Presser swing shaft	1
17	11628005 Шайба фиксирующего винта подъемной вилки Washer	1
18	135S16005 Гайка SM1/4×24 Nut SM1/4×24	1
19	1350401500 Узел переднего кривошипа подъема лапки Presser lifting crank	1
19-1	113602001 Вал подъема лапки Presser lifting crank	1
19-2	13526007 Конический штифт Paper pin	1
19-3	13504009 Передний кривошип подъема лапки Pressure foot lifting shaft	1
20	135S16004 Гайка SM1/4×40 Nut SM1/4×40	2
21	13505027 Кривошипно-шатунное звено подачи лапки Presser feed crank link	1
22	135S20012 Винт SM1/4×40 Screw SM1/4×40	1
23	10124001 Игольчатый подшипник Needle bearing	4
24	13509004 Направляющая пластина подъема лапки Lifting presser plate	1
25	1147NS30002 Направляющая ось кривошипа подачи Guide shaft	1
26	13508004 Ролик направляющей оси подъема лапки Needle of bearing	1
27	P03035 Пружинный штифт 3×8 Spring round pin 3×8	2
28	1147NS20001 Винт SM1/4×40×7 Screw SM1/4×40×7	1
29	101S11001 Винт SM3/16×28 L=9 Screw SM3/16×28 L=9	1
30	13526006 Штифт вильчатого рычага качающейся лапки Pin	1
31	13505030 Вильчатый рычаг качающейся лапки Fork lever	1
32	135S20013 Винт SM1/4×40 Screw SM1/4×40	1
33	135S20014 Винт SM1/4×40 Screw SM1/4×40	1
34	13505028 Шатун качающейся лапки Link of walking foot	1
35	W02002 Шайба 4 Washer	2
36	13601015 Опора рычага качающейся лапки Holder for walking foot bar	1
37	116S11005 Винт SM1/64×40×13 Screw SM1/64×40×13	2
38	114712020 Соединительная пластина подъема лапки Lifting presser sway crank guide pin	1
39	114708001 Прокладочный блок прижимной пластины шатуна Shim	2
40	13501005 Направляющая рычага качающейся лапки Presser rod guide	1
41	135S11030 Винт SM9/64×40 Screw SM9/64×40	1
42	13516002 Качающаяся лапка (-CZ, -CZ-12/12мм) Walking foot	1
42	13516006 Качающаяся лапка (-CZZD/4,5мм) Walking foot	1
43	1147NS20002 Винт SM1/4×40 Screw SM1/4×40	1
44	11504001 Кривошип шатуна лапки Presser feed crank	1
45	13508008 Втулка штифта оси качания лапки Presser swing shaft front bushing (left)	1
46	135S15004 Винт SM1/4×40×4 Screw SM1/4×40×4	2
47	13508009 Стяжное кольцо Shaft washer	1
48	13502023 Ось качания лапки Presser swing shaft	1
49	11472200200 Манжета задней втулки оси качания Oil seal	1
50	13503014 Промежуточная втулка оси качания лапки Presser swing middle shaft bushing	1
51	13504023 Задний кривошип качания лапки Presser swing crank (right)	1
52	402S13011 Винт SM15/64×28×18 Screw SM15/64×28×18	1
53	135S20005 Винт SM9/32×28 Screw SM9/32×28	1
54	13505014 Большой шатун качающейся лапки Presser swing crank (right) rod	1
55	135S20004 Соединительный штифт большого шатуна Pin	1
56	13504022 Кривошип вала подачи (средний) Feed rocker shaft crank middle	1
57	101S11025 Винт SM1/64×40×7 Screw SM1/64×40×7	1
58	106S11005 Винт SM1/64×40×13 Screw SM1/64×40×13	1
59	W01002 Шайба M3 Washer	1
