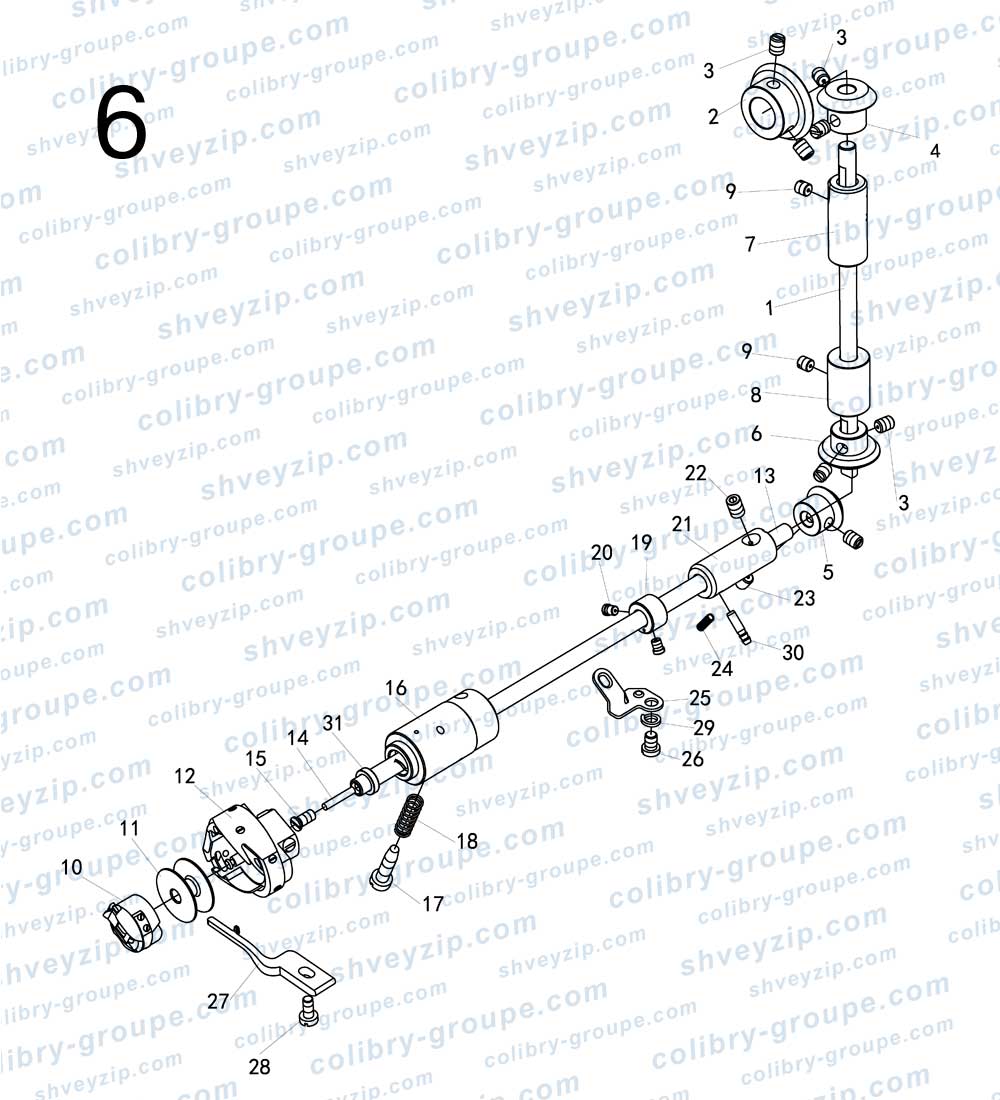

6. Компоненты механизма челнока
Для схемы кликните по ней два раза или
| 1 |
13502002
Вертикальный вал Upright shaft |
1 | |||
| 2 |
13525001
Ведомая шестерня верхнего вала Gear assembly |
1 | |||
| 3 |
101S15007
Винт SM1/4×40×8 Screw SM1/4×40×8 |
8 | |||
| 4 |
13525002
Ведомая шестерня вертикального вала (верхняя) Gear |
1 | |||
| 5 |
13525003
Ведущая шестерня нижнего вала Pinion |
1 | |||
| 6 |
13525004
Ведомая шестерня вертикального вала (нижняя) Gear |
1 | |||
| 7 |
13503018
Верхняя втулка вертикального вала Bushing upper |
1 | |||
| 8 |
13503019
Нижняя втулка вертикального вала Up ring shaft bushing lower |
1 | |||
| 9 |
135S15008
Винт SM15/64×28 Screw SM15/64×28 |
2 | |||
| 10 |
10818502
Узел челночного комплекта Hook assembly |
1 | |||
| 11 |
10818501
Челночный шпуледержатель Bobbin |
1 | |||
| 12 |
10818001
Челнок (с хвостовиком) Hook assembly (with tail) |
1 | |||
| 13 |
13502007
Нижний (челночный) вал Hook driving shaft |
1 | |||
| 14 |
10123003
Фитиль смазки нижнего вала Oil wick |
1 | |||
| 15 |
135S20007
Винт SM3/16×32 Screw SM3/16×32 |
1 | |||
| 16 |
13503009
Передняя втулка нижнего вала Bushing front |
1 | |||
| 17 |
135S20008
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 18 |
13527005
Регулировочная пружина подачи масла Spring |
1 | |||
| 19 |
10108002
Стяжное кольцо нижнего вала Thrust shrink collar |
1 | |||
| 20 |
101S11012
Винт SM11/64×40×4,8 Screw SM11/64×40×4.8 |
2 | |||
| 21 |
13603025
Задняя втулка нижнего вала Bushing rear |
1 | |||
| 22 |
135S15009
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 23 |
13502008
Плунжер Plunger |
1 | |||
| 24 |
13527006
Пружина плунжера Plunger spring |
1 | |||
| 25 |
13512009
Направляющая пластина Guide plate |
1 | |||
| 26 |
135S11019
Винт SM15/64×28 Screw SM15/64×28 |
1 | |||
| 27 |
13612005
Фиксатор положения челнока Rotating hook positioner |
1 | |||
| 28 |
101S11011
Винт Screw |
1 | |||
| 29 |
W02004
Пружинная шайба винта направляющей Washer |
1 | |||
| 30 |
13521001
Маслопровод втулки челночного вала Oil pipe for hook shaft bushin |
1 | |||
| 31 |
10122015
Манжета нижнего вала Plunger |
1 | |||
