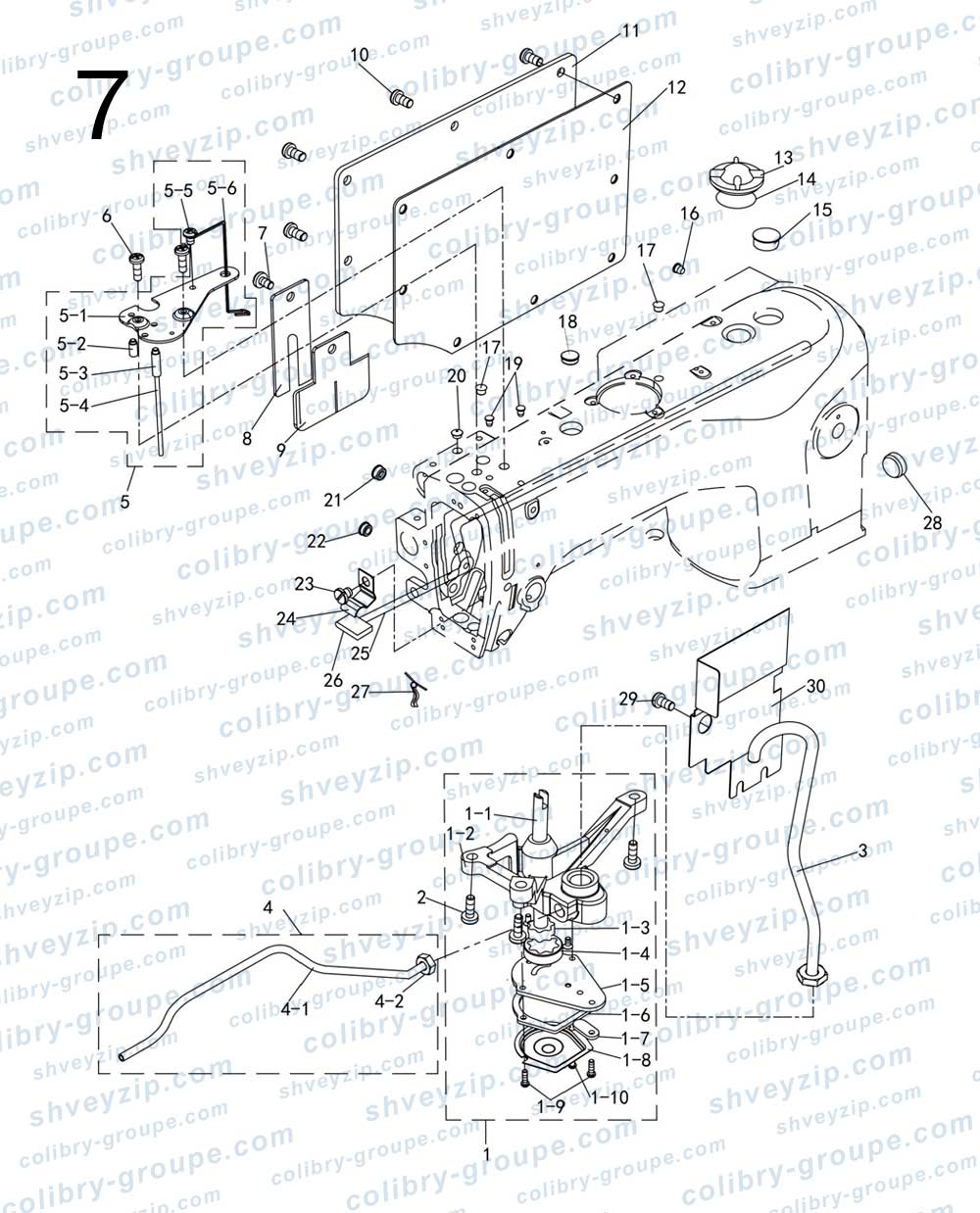

7. Компоненты механизма смазки и подачи масла
Для схемы кликните по ней два раза или
| 1 |
1352000200
Узел масляного насоса Oil pump assembly |
1 | |||
| 1-1 |
13502024
Вал масляного насоса Shaft for oil pump |
1 | |||
| 1-2 |
13520001
Корпус масляного насоса Oil pump |
1 | |||
| 1-3 |
13525006
Малая шестерня насоса Small gear for oil pump |
1 | |||
| 1-4 |
13525005
Большая шестерня насоса Big gear for oil pump |
1 | |||
| 1-5 |
13512021
Крышка масляного насоса Cover for oil pump |
1 | |||
| 1-6 |
13512024
Сетчатый фильтр насоса Oil pump filter |
1 | |||
| 1-7 |
13512022
Регулировочная пластина насоса Adjusting plate for oil pump |
1 | |||
| 1-8 |
13512023
Крышка фильтра насоса Oil pump filter cover |
1 | |||
| 1-9 |
S02032
Винт M3×6 Screw M3×6 |
2 | |||
| 1-10 |
135S11037
Винт M3×10 Screw M3×10 |
3 | |||
| 2 |
10551019
Винт SM11/64×40×13 Screw SM11/64×40×13 |
2 | |||
| 3 |
1352100700
Узел маслопровода верхнего вала Oil pipe complete for upper shaft |
1 | |||
| 4 |
1362100100
Узел маслопровода нижнего вала Oil pipe for arm lower shaft |
1 | |||
| 4-1 |
13621001
Маслопровод нижнего вала Oil pipe for lower shaft |
1 | |||
| 4-2 |
13636001
Соединитель шланга нижнего вала Lower shaft hose connector |
1 | |||
| 5 |
1351202400
Узел крепежной пластины фитилей Oil wick set plate complete |
1 | |||
| 5-1 |
13512031
Крепежная пластина фитилей Oil line fixing plate |
1 | |||
| 5-2 |
13521006
Короткий маслопровод пластины фитилей Oil line fixing plate oil pipe (short) |
1 | |||
| 5-3 |
13521005
Длинный маслопровод пластины фитилей Oil line fixing plate oil pipe (long) |
1 | |||
| 5-4 |
13523007
Фитиль крепежной пластины Oil line fixing plate oil line |
1 | |||
| 5-5 |
101S01010
Винт SM9/64×40 Screw SM9/64×40 |
1 | |||
| 5-6 |
13534001
Крепежный крюк фитиля Oil line fixing hook |
1 | |||
| 6 |
101S11010
Винт SM9/64×40×11 Screw SM9/64×40×11 |
2 | |||
| 7 |
101S11004
Винт SM3/16×28×7 Screw SM3/16×28×7 |
1 | |||
| 8 |
305102
Малая защитная пластина Keep off plate |
1 | |||
| 9 |
14722011
Войлочный уплотнитель малой защитной пластины Keep off plate wool felt |
1 | |||
| 10 |
101S11001
Винт SM3/16×28×9 Screw SM3/16×28×9 |
8 | |||
| 11 |
304715
Задняя крышка Side plate |
1 | |||
| 12 |
14722006
Уплотнительная прокладка задней крышки Gasket |
1 | |||
| 13 |
10111004
Смотровое окно уровня масла Oil sight window |
1 | |||
| 14 |
10122019
Уплотнительное кольцо смотрового окна O-ring |
1 | |||
| 15 |
13522008
Резиновая заглушка (Ø25,5) Rubber plug (Ø25.5) |
1 | |||
| 16 |
13522003
Резиновая заглушка (Ø8,8) Rubber plug (Ø8.8) |
1 | |||
| 17 |
10122005
Заглушка винта тяги нитепритягивателя Take-up link pin screw plug |
1 | |||
| 18 |
13522001
Резиновая заглушка панели (Ø19) Rubber plug (Ø19) |
1 | |||
| 19 |
13522005
Резиновая заглушка (Ø5,7) Rubber plug (Ø5.7) |
2 | |||
| 20 |
14022013
Резиновая заглушка A45-0754 (Ø8,5) Rubber plug (Ø8.5) |
1 | |||
| 21 |
12922001
Резиновая заглушка (Ø12,5) Rubber plug (Ø12.5) |
1 | |||
| 22 |
13522002
Резиновая заглушка панели (Ø11,8) Rubber plug (Ø11.8) |
1 | |||
| 23 |
201S11014
Винт SM11/64×40 Screw SM11/64×40 |
1 | |||
| 24 |
13512025
Кронштейн обратного трубопровода Pipe return pipe clamp |
1 | |||
| 25 |
12921002
Обратный маслопровод Ø3×Ø4 Oil return pipe Ø3×Ø4 |
1 | |||
| 26 |
13523003
Войлочный фильтр обратного трубопровода Oil felt |
1 | |||
| 27 |
10423005
Фитиль 2,5×260/2,5×290 Oil wick |
1 | |||
| 28 |
13522004
Резиновая заглушка (Ø27) Rubber plug (Ø27) |
1 | |||
| 29 |
112S11014
Винт SM11/64×40×5,3 Screw SM11/64×40×5.3 |
2 | |||
| 30 |
13612023
Защитная пластина Keep off plate |
1 | |||
