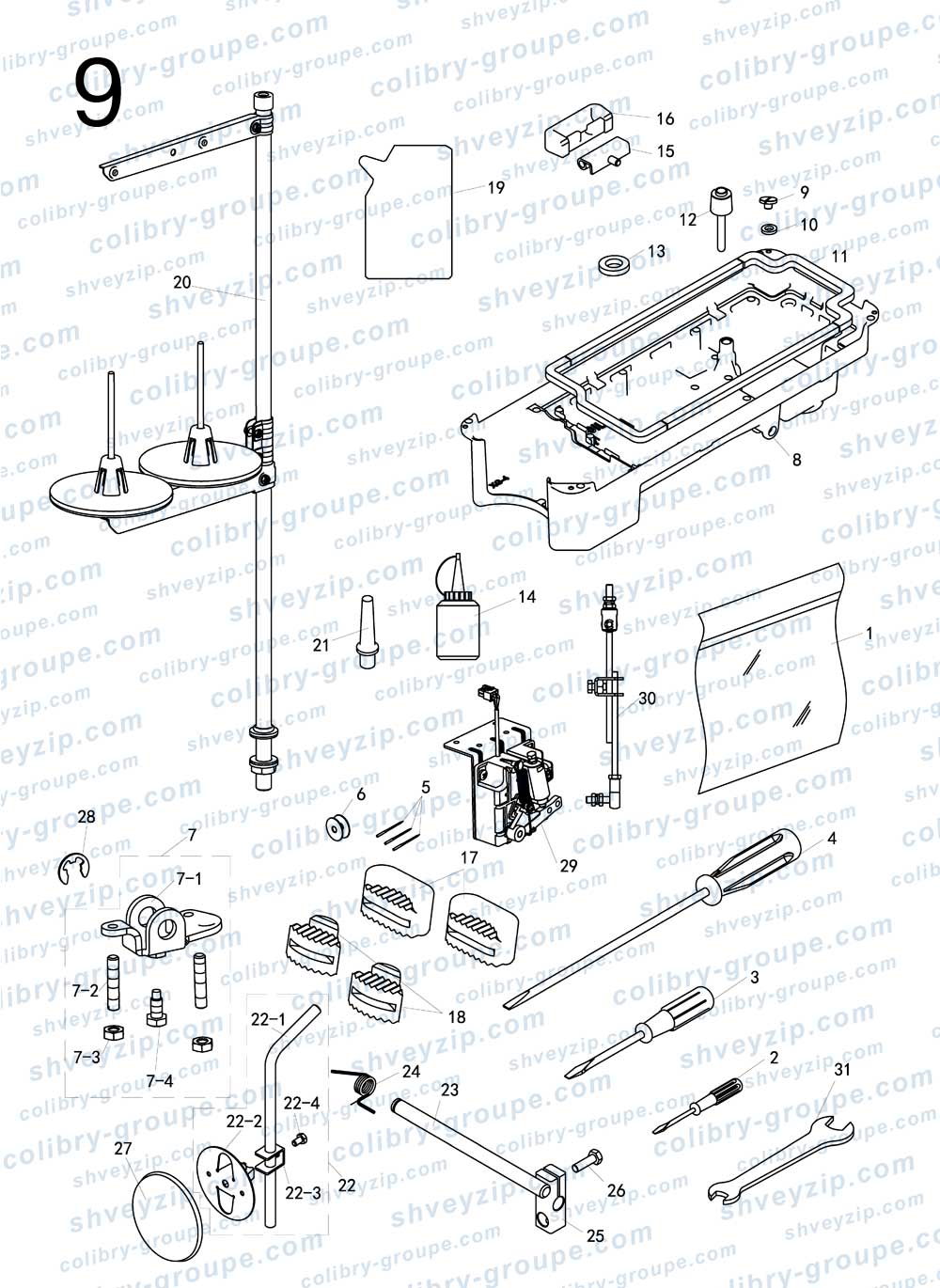

9. Принадлежности и прочие компоненты
Для схемы кликните по ней два раза или
| 1 |
115031022
Защитный кожух A5-13H Machine head cover |
1 | |||
| 2 |
10131004
Отвертка (малая) Screw drivers (mall) |
1 | |||
| 3 |
10131003
Отвертка (средняя) Screw driver (middle) |
1 | |||
| 4 |
20731047
Отвертка (большая) Screw driver (large) |
1 | |||
| 5 |
13517002
Игла DP×17 23# Needle (DP×17 23#) |
10 | |||
| 6 |
10818501
Шпулька Bobbin |
5 | |||
| 7 |
1351203700
Узел ограничителя коленного управления Knee control limit frame |
1 | |||
| 7-1 |
13512026
Ограничительная стойка коленного управления Knee lifter stop bracket |
1 | |||
| 7-2 |
135S15019
Регулировочный винт ограничителя M6 Screw M6 |
2 | |||
| 7-3 |
N01029
Регулировочная гайка M6 Nut M6 |
2 | |||
| 7-4 |
135S12003
Винт стойки ограничителя M6 Screw M6 |
1 | |||
| 8 |
1350100900
Узел масляного поддона Oil pan assembly |
1 | |||
| 8 |
13501007
Масляный поддон Oil reservoir |
1 | |||
| 9 |
101S11028
Винт сливного отверстия SMS/16×24×7 Screw SM5/16×24×7 |
1 | |||
| 10 |
O01047
Шайба сливного винта Washer |
1 | |||
| 11 |
13523006
Прокладка масляного поддона Gasket |
1 | |||
| 12 |
13511006
Толкатель подъема коленного управления Knee press lifter rod |
1 | |||
| 13 |
10131001
Магнитный блок Magnet |
1 | |||
| 14 |
20131038
Масленка Oil pot |
1 | |||
| 15 |
10122060
Резиновая ножка станины Rubber coat |
2 | |||
| 16 |
1011203100
Втулка резиновой ножки Hinge |
2 | |||
| 17 |
113522001
Амортизационная прокладка головки (большая) Cushion (big) |
2 | |||
| 18 |
10122022
Амортизационная прокладка головки (малая) Cushion (small) |
2 | |||
| 19 |
113511001
Масляный резервуар (600мл) (10#) Oil bag (600ml) (10#) |
1 | |||
| 20 |
1383100300
Узел стойки для катушек Spool stand complete |
1 | |||
| 21 |
10111011
Опорная стойка головки Frame support bar |
1 | |||
| 22 |
1351203800
Узел рычага коленного управления Joystick assembly |
1 | |||
| 22-1 |
13512038
Гнутый стержень Bent rod |
1 | |||
| 22-2 |
10112029
Блок фиксатора Bell |
1 | |||
| 22-3 |
10112030
Кронштейн блока фиксатора Bell bracket |
1 | |||
| 22-4 |
101S12004
Винт кронштейна M6×11 Screw M6×11 |
1 | |||
| 23 |
13502025
Ось шарнира коленного управления Hinge pin |
1 | |||
| 24 |
13527014
Возвратная пружина коленного управления Spring |
1 | |||
| 25 |
10101008
Соединитель стержня фиксатора Connector |
1 | |||
| 26 |
101S12003
Винт M8 Screw M8 |
2 | |||
| 27 |
10122024
Прокладка блока фиксатора Mat |
1 | |||
| 28 |
H05010
Стопорное кольцо Split stop ring |
1 | |||
| 29 |
11023001700
Педаль электронного управления Electric control pedal |
1 | |||
| 32 |
703725
Упаковочные материалы Packaging materials |
1 | |||
| 30 |
11543100300
Штанга педали Pedal connecting rod |
1 | |||
| 31 |
114712003
Рожковый ключ (14-10) Open wrench |
1 | |||
