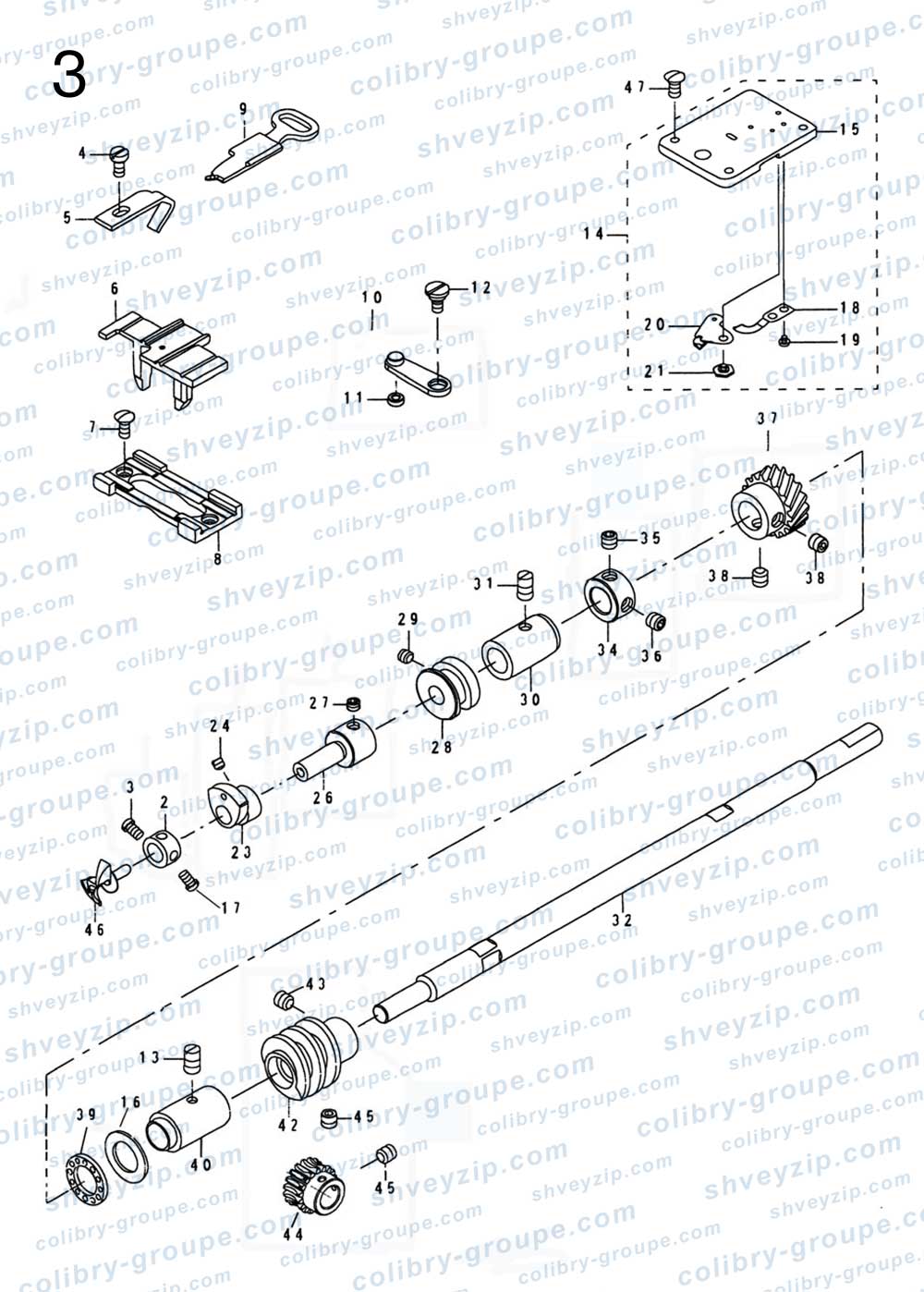

3. Компоненты нижнего (челночного) вала
Для схемы кликните по ней два раза или
| 1 |
一
Узел упорного кольца Thrust collar .asm |
1 | |||
| 2 |
40908002
Упорное кольцо D=7,94 W=7 Thrust collar D=7.94 W=7 |
1 | |||
| 3 |
409S11012
Винт 9/64-40 L=6,1 Screw 9/64-40 L=6.1 |
1 | |||
| 4 |
409S11010
Винт Screw |
1 | |||
| 5 |
40912021
Направляющая стойка (направлятель иглы) Needle guard |
1 | |||
| 6 |
40909001
Вставляемая направляющая пластина Positongning finger yoke slide |
1 | |||
| 7 |
409S17001
Винт M4 L=9 Screw M4 L=9 |
2 | |||
| 8 |
40909002
Направляющая скоба (гнездо вставки) Yoke slide insert |
1 | |||
| 9 |
40912022
Ползун (пластина ярма) Yoke slide |
1 | |||
| 10 |
4090500100
Кольцевой позиционирующий стержень Assy loop positioning finger l |
1 | |||
| 11 |
40903003
Шарик Loop positionning finger cam ro |
1 | |||
| 12 |
409S20008
Винт шарнира D=6,35 H=2,4 Hinge screw D=6.35 H=2.4 |
1 | |||
| 13 |
401S14001
Винт Screw |
1 | |||
| 14 |
一
Узел игольной пластины Throat plate set |
1 | |||
| 15 |
40901005
Игольная пластина Throat plate asm. |
1 | |||
| 16 |
40928004
Подшипниковая шайба Bearing washer |
1 | |||
| 17 |
409S11031
Винт Screw |
1 | |||
| 18 |
40919003
Неподвижный нож Counter knife |
1 | |||
| 19 |
409S11011
Винт 1/8-44 L=3,0 Screw 1/8-44 L=3.0 |
2 | |||
| 20 |
4091900100
Узел подвижного ножа Moving knife asm. |
1 | |||
| 21 |
409S20009
Винт шарнира D=6 H=0,85 Hinge screw D=6 H=0.85 |
1 | |||
| 22 |
一
Узел треугольного кулачка разделителя нити Assy loop positioning finger c |
1 | |||
| 23 |
40910001
Задний кулачок Loop positioning finger cam |
1 | |||
| 24 |
409S14002
Винт 11/64-40 L=3,5 Screw 11/64-40 L=3.5 |
2 | |||
| 25 |
一
Узел соединительной оси Assy cam and looper sleeve |
1 | |||
| 26 |
40902006
Соединительная ось Cam and looper sleeve |
1 | |||
| 27 |
409S15004
Винт 15/64-28 L=4,0 Screw 15/64-28 L=4.0 |
2 | |||
| 28 |
40910002
Задний кулачок Loop positiongning finger cam re |
1 | |||
| 29 |
409S14002
Винт 11/64-40 L=2,8 Screw 11/64-40 L=2.8 |
2 | |||
| 30 |
40903046
Передняя втулка нижнего вала Looper shaft bushing front |
1 | |||
| 31 |
401S14001
Винт Screw |
1 | |||
| 32 |
40902026
Нижний вал Looper shaft |
1 | |||
| 33 |
一
Узел упорного кольца D=11,11 W=1 Thrust collar asm, D=11.11 W=1 |
1 | |||
| 34 |
40908001
Упорное кольцо D=11,11 W=10 Thrust collar asm, D=11.11 W=10 |
1 | |||
| 35 |
402S14002
Винт 1/4-40 L=5 Screw 1/4-40 L=5 |
1 | |||
| 36 |
402S14002
Винт 1/4-40 L=5 Screw 1/4-40 L=5 |
1 | |||
| 37 |
40925002
Шестерня вала челнока Looper shaft driver gear asm. |
1 | |||
| 38 |
409S14001
Винт 1/4-40 L=6 Screw 1/4-40 L=6 |
2 | |||
| 39 |
40924001
Упорный шарикоподшипник Thrust ball bearing |
1 | |||
| 40 |
40903005
Задняя втулка нижнего вала Looper shaft bushing rear |
1 | |||
| 41 |
一
Узел червячной передачи Worm wheel asm. |
1 | |||
| 42 |
40925011
Червяк Worm |
1 | |||
| 43 |
409S14003
Винт 1/4-40 L=7 Screw 1/4-40 L=7 |
2 | |||
| 44 |
40925001
Ведомая шестерня кулачкового вала Cam shaft asm. |
1 | |||
| 45 |
409S14003
Винт 1/4-40 L=6 Screw 1/4-40 L=6 |
2 | |||
| 46 |
40917001
Челнок Looper |
1 | |||
| 47 |
409S11009
Винт M4 L=9 Screw M4 L=9 |
3 | |||
