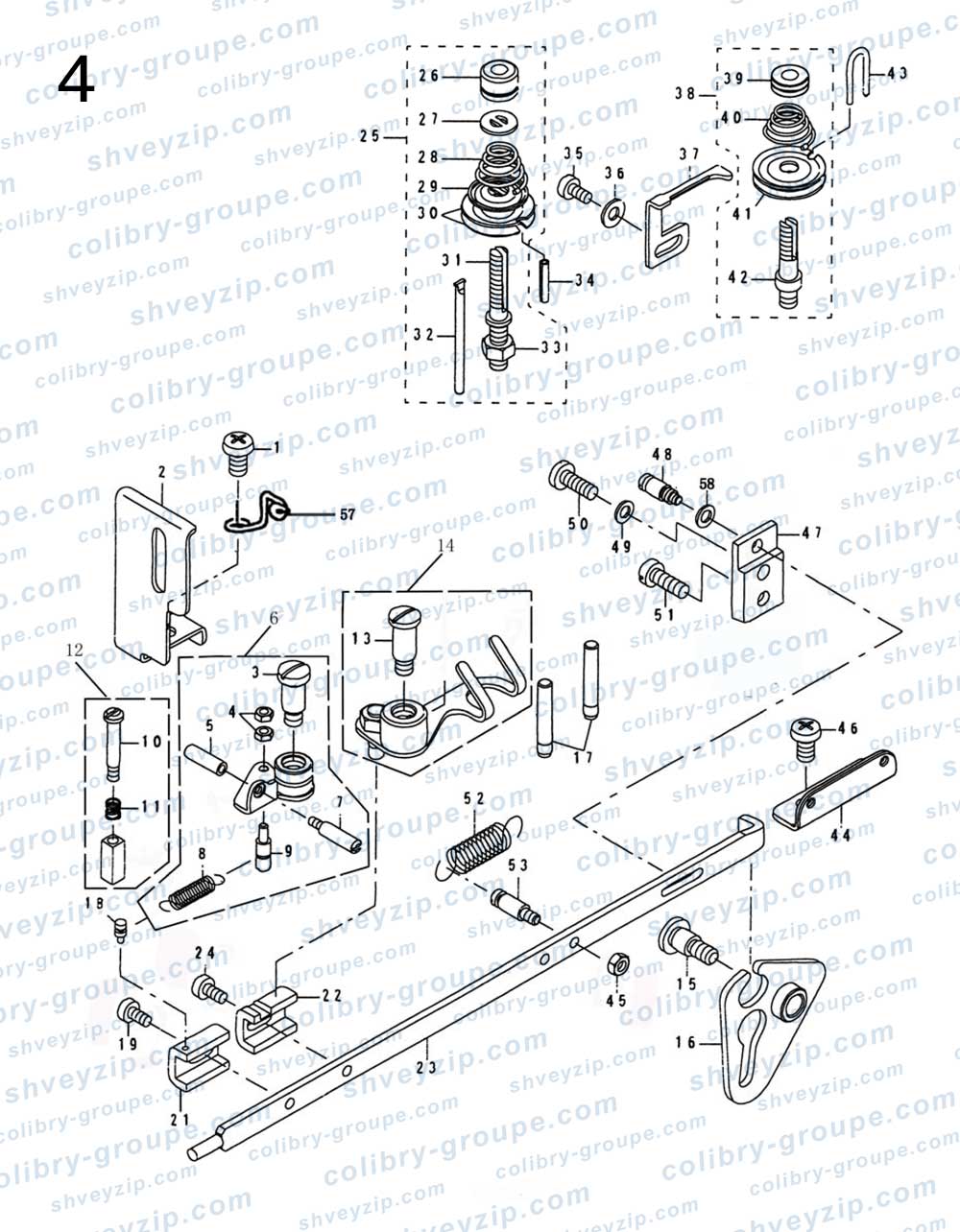

4. Компоненты намотки и направляющих нити
Для схемы кликните по ней два раза или
| 1 |
409S11013
Винт M6 L=12 Screw M6 L=12 |
1 | |||
| 2 |
40912024
Защитный кожух игловодителя Needle bar guard |
1 | |||
| 3 |
409S20013
Винт с буртиком Shoulder screw |
1 | |||
| 4 |
409S16005
Гайка Nut |
2 | |||
| 5 |
409S16006
Гайка сброса натяжения Nut |
1 | |||
| 6 |
4091202500
Узел направляющего устройства Nipper compl |
1 | |||
| 7 |
409S20011
Штифт сброса натяжения Looper shaft bushing rear |
1 | |||
| 8 |
40927007
Растяжная пружина зажимной тяги Nipper bar block spring |
1 | |||
| 9 |
409S30004
Пружинный штифт Nipper bar block spring screw |
1 | |||
| 10 |
409S20012
Винт D=4 H=20 Hinge screw D=4 H=20 |
1 | |||
| 11 |
40927008
Пружина зажимного блока Hipper slide block spring |
1 | |||
| 12 |
40909003
Зажимной блок Nipper block |
1 | |||
| 13 |
409S20013
Винт D=7,94 H=15 Shoulder screw D=7.94 H=15 |
1 | |||
| 14 |
4091300400
Узел тяги протягивания нити Thread pull off lever asm. |
1 | |||
| 15 |
409S20014
Винт с буртиком приводной тяги D=7,94 H=8 Shoulder screw D=7.94 H=8 |
1 | |||
| 16 |
4091202700
Узел приводной тяги зажимной тяги Nipper bar actuating lever asm. |
1 | |||
| 17 |
40926006
Направляющая тяга Thread guide pin |
2 | |||
| 18 |
40926007
Пружинный штифт основания зажимной тяги Nipper bar block spring pin |
1 | |||
| 19 |
409S11014
Винт Screw |
1 | |||
| 21 |
40912029
Приводной блок зажимной тяги Nipper bar block |
1 | |||
| 22 |
40912030
Приводной блок качающейся тяги Tension lever rocking piece |
1 | |||
| 23 |
40912031
Зажимная тяга Nipper bar |
1 | |||
| 24 |
409S11014
Винт Screw |
1 | |||
| 25 |
4091300600
Узел зажимной тяги №2 Tension post asm No.2 |
1 | |||
| 26 |
409S16007
Регулировочная гайка Tension nut |
1 | |||
| 27 |
40912032
Стопорная шайба натяжителя Rotation stopper |
1 | |||
| 28 |
40927009
Пружина натяжителя Thread tension spring |
1 | |||
| 29 |
40912033
Пластина сброса натяжения Thread tension disk presser |
1 | |||
| 30 |
40913007
Зажимная пластина Thread tension No.1 |
2 | |||
| 31 |
409S30006
Вторая зажимная тяга Tension post No.2 |
1 | |||
| 32 |
409S16008
Тяга сброса зажимной пластины Tension release pin |
1 | |||
| 33 |
40926008
Гайка M6 Nut M6 |
1 | |||
| 34 |
P03009
Пружинный штифт 3×16 Spring pin 3×16 |
1 | |||
| 35 |
409S11014
Винт Screw |
1 | |||
| 36 |
40928004
Шайба Washer |
1 | |||
| 37 |
40912034
Тяга сброса давления Thread tension releasing lever |
1 | |||
| 38 |
4091300800
Узел натяжителя №1 Assy htread rension No.1 |
1 | |||
| 39 |
409S16009
Регулировочная гайка Thread tension nut |
1 | |||
| 40 |
40927010
Пружина натяжителя №1 First thread tension spring |
1 | |||
| 41 |
40913007
Зажимная пластина №1 Thread rension disk No.1 |
2 | |||
| 42 |
409S30007
Первая зажимная тяга Thread rension post No.2 |
1 | |||
| 43 |
40913009
Направляющая нити Thread guide |
1 | |||
| 44 |
40913010
Направляющая пластина с двумя отверстиями Thread guide No.1 |
1 | |||
| 45 |
409S16024
Гайка M4 Nut M4 |
1 | |||
| 46 |
409S11013
Винт M5 L=14 Screw M5 L=14 |
1 | |||
| 47 |
40912100
Ползун зажимной тяги Nipper bar bearing block |
1 | |||
| 48 |
409S30008
Регулировочный винт Adjusting screw |
1 | |||
| 49 |
40928005
Шайба 5,5×10×0,8 Washer 5.5×10×0.8 |
1 | |||
| 50 |
409S11015
Винт M6 L=12 Screw M6 L=12 |
1 | |||
| 51 |
409S11016
Винт Screw |
1 | |||
| 52 |
40927011
Пружина тяги №2 Thread tension spring |
1 | |||
| 53 |
409S30009
Штифт растяжной пружины зажимной тяги Nipper bar spring screw |
1 | |||
| 57 |
40913012
Вторая направляющая нити Thread guide |
1 | |||
| 58 |
40928005
Шайба 5×10,5×1 Washer 5×10.5×1 |
1 | |||
