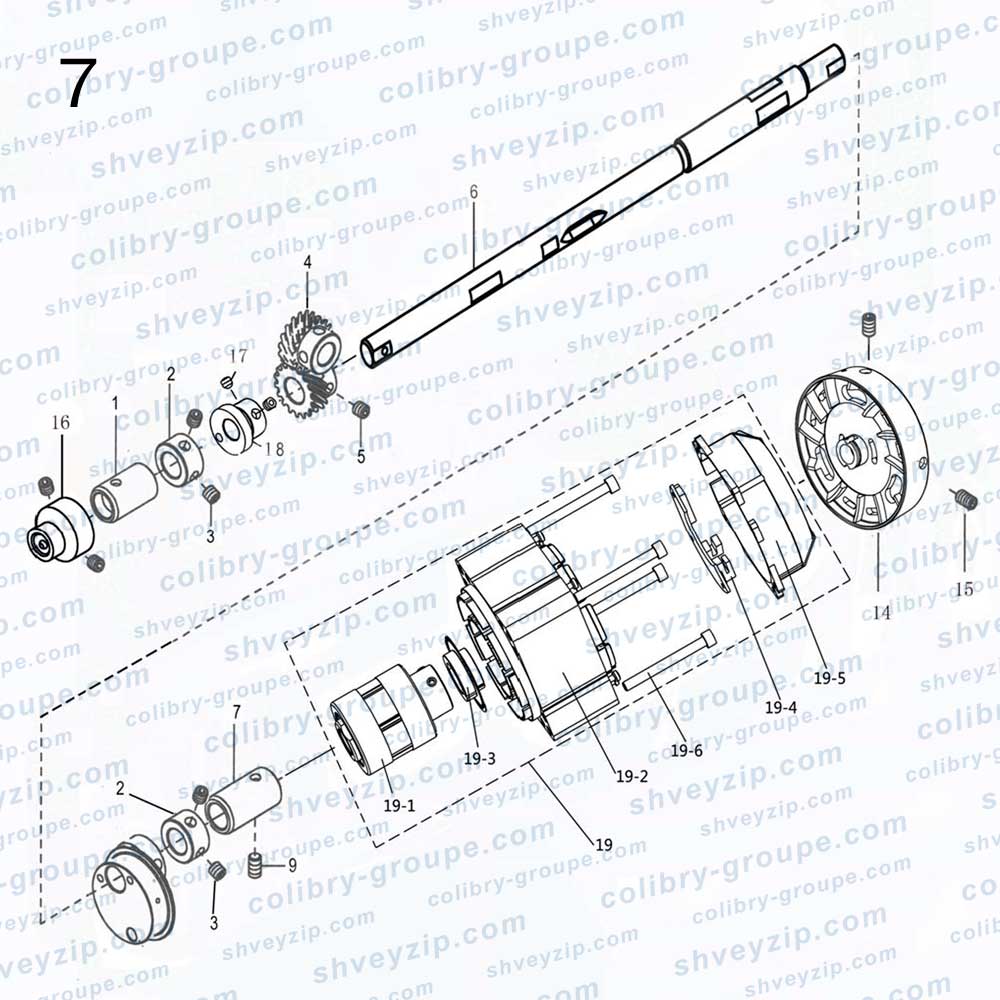

7. Компоненты вала приводного шкива иглы
Для схемы кликните по ней два раза или
| 1 |
40903034
Левая втулка вала шкива Pulley shaft bushing left |
1 | |||
| 2 |
40603020
Упорное кольцо Thrust collar |
2 | |||
| 3 |
403S14004
Винт M6 Screw M6 |
2 | |||
| 4 |
40925004
Шестерня вала шкива Driving gear (A) asm. |
1 | |||
| 5 |
409S14001
Винт 1/4-40 L=6 Screw 1/4-40 L=6 |
2 | |||
| 6 |
40902051
Вал приводного шкива иглы Needle driving pulley shaft |
1 | |||
| 7 |
40903024
Правая втулка вала шкива Pulley shaft bushing right |
1 | |||
| 9 |
401S14001
Винт Screw |
1 | |||
| 10 |
1383300400
Узел ротора двигателя Rotor components |
1 | |||
| 11 |
1383300900
Узел растра двигателя Gratings components |
1 | |||
| 12 |
13833003
Узел статора двигателя Stator components |
1 | |||
| 13 |
1383300700
Узел кожуха двигателя Motor cover components |
1 | |||
| 14 |
302443
Ручное колесо Pulley |
1 | |||
| 15 |
403S14004
Винт M6 Screw M6 |
2 | |||
| 16 |
40910021
Балансировочный кулачок Balance cam |
1 | |||
| 17 |
409S14003
Винт Screw |
2 | |||
| 18 |
40910020
Эксцентриковый кулачок Eccentric cam |
1 | |||
| 19 |
40933004
Узел двигателя Motor |
1 | |||
| 19-1 |
40933010
Статор Stator components |
1 | |||
| 19-2 |
40933011
Ротор Rotor components |
1 | |||
| 19-3 |
40933012
Растровая пластина Gratings components |
1 | |||
| 19-4 |
40933013
Энкодер двигателя Encoder |
1 | |||
| 19-5 |
40911020
Кожух двигателя Motor cover components |
1 | |||
| 19-6 |
409S17003
Длинный винт M5×55 Screw M5×55 |
4 | |||
