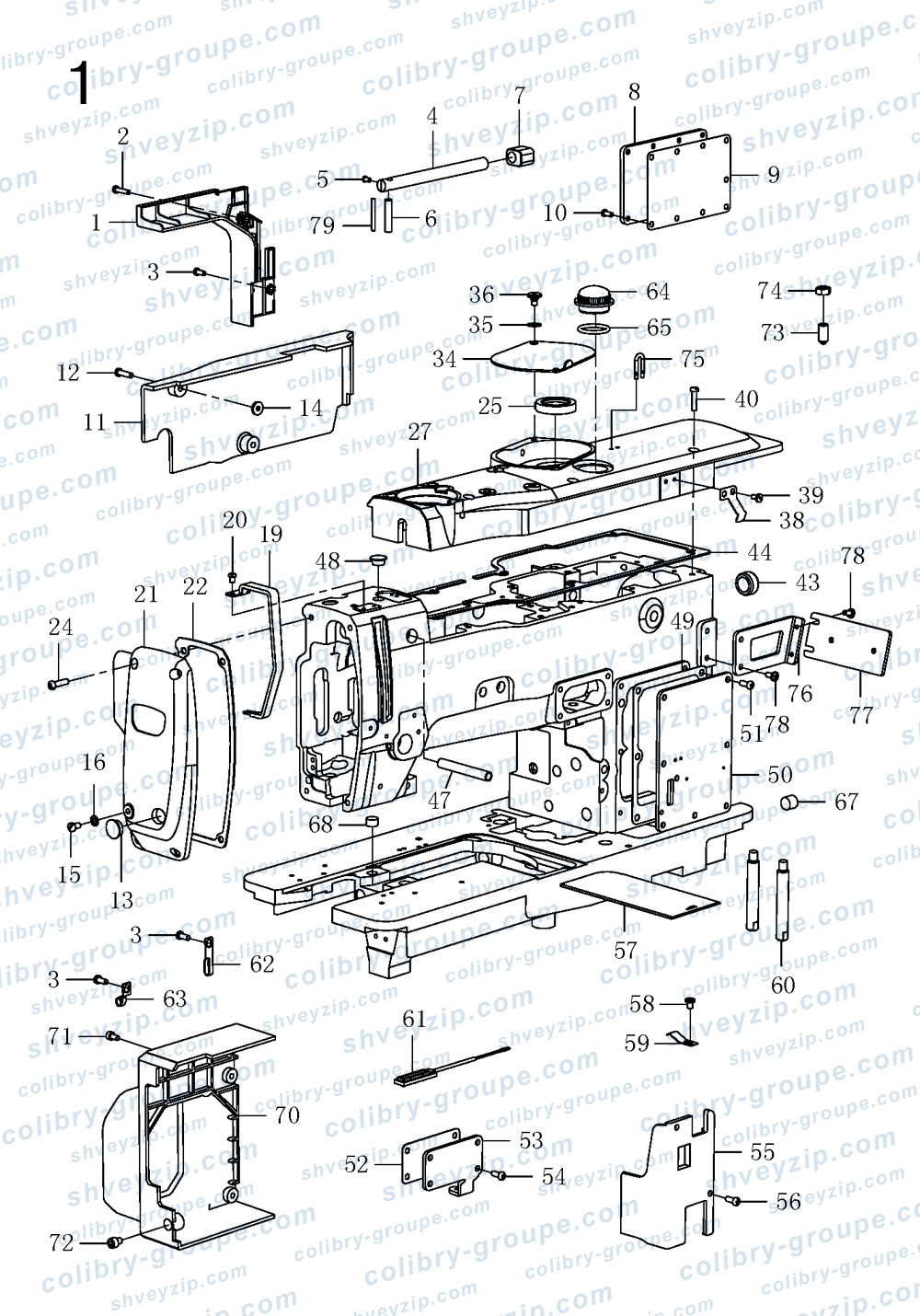

1. Корпус машины и другие компоненты
Для схемы кликните по ней два раза или
| 1 |
40211031
Боковая крышка станины Frame side cover |
1 | |||
| 2 |
402S11001
Винт Screw |
3 | |||
| 3 |
402S11003
Винт Screw |
1 | |||
| 4 |
40202001
Опорный рычаг головки Machine arm support rod |
1 | |||
| 5 |
101S11002
Винт Screw |
1 | |||
| 6 |
40226001
Пружинный штифт Pin |
1 | |||
| 7 |
40222001
Резиновый амортизатор Rubber cushion |
1 | |||
| 8 |
40212111
Боковая крышка Side cover |
1 | |||
| 9 |
40222002
Прокладка боковой крышки Side cover gasket |
1 | |||
| 10 |
402S11003
Винт Screw |
7 | |||
| 11 |
140201010
Боковая крышка станины Frame side cover |
1 | |||
| 12 |
402S11045
Винт Screw |
2 | |||
| 13 |
40222005
Заглушка панели Face cover complete plug |
1 | |||
| 14 |
14022002
Амортизатор Cushion |
2 | |||
| 15 |
402S11036
Винт Screw |
1 | |||
| 16 |
40228008
Прокладочная шайба Spacer |
1 | |||
| 19 |
140204003
Защитный кожух нитепритягивателя Thread take-up lever oil gua |
1 | |||
| 20 |
402S11004
Винт Screw |
2 | |||
| 21 |
140201009
Панель Face cover complete |
1 | |||
| 22 |
140222003
Прокладка Gasket |
1 | |||
| 24 |
402S11045
Винт Screw |
4 | |||
| 25 |
40222007
Манжета Oil seal |
2 | |||
| 27 |
140201008
Верхняя крышка Top cover |
1 | |||
| 34 |
140212016
Крышка зубчатой передачи Gear case cover |
1 | |||
| 35 |
40228001
Лепестковая шайба Butterfly gasket |
1 | |||
| 36 |
402S20001
Винт шарнира Hinge screw |
1 | |||
| 38 |
40212004
Защелка ручного останова Hand stop latch |
1 | |||
| 39 |
402S11014
Винт Screw |
2 | |||
| 40 |
402S11001
Винт Screw |
6 | |||
| 43 |
40222009
Резиновая заглушка Rubber plug |
1 | |||
| 44 |
140222001
Прокладка задней верхней крышки Top cover gasket rear |
1 | |||
| 47 |
40203001
Направляющая вала рычага остановки ножа Knife stop lever shaft guide |
1 | |||
| 48 |
40222011
Резиновая заглушка Rubber plug |
3 | |||
| 49 |
40222012
Прокладка боковой крышки Side cover gasket |
1 | |||
| 50 |
40212098
Боковая крышка Side cover |
1 | |||
| 51 |
402S11003
Винт Screw |
7 | |||
| 52 |
40222013
Уплотнительная прокладка масляного клапана Gasket |
1 | |||
| 53 |
40212006
Боковая крышка Side cover |
1 | |||
| 54 |
402S11003
Винт Screw |
4 | |||
| 55 |
40211032
Боковая крышка Side cover |
1 | |||
| 56 |
402S11003
Винт Screw |
2 | |||
| 57 |
40212007
Подвижная плита Bed slide |
1 | |||
| 58 |
101S11002
Винт Screw |
1 | |||
| 59 |
40227041
Пружина подвижной плиты Bed slide spring |
1 | |||
| 60 |
402S30003
Стойка винта плиты Bed screw stud |
2 | |||
| 61 |
40230011
Светодиод LED |
1 | |||
| 62 |
41312003
Кабельный зажим Cable clamp |
3 | |||
| 63 |
40112091
Кабельный зажим Cable clamp |
3 | |||
| 64 |
40211003
Смотровое окно уровня масла Oil sight window |
1 | |||
| 65 |
40222014
Прокладка смотрового окна Oil sight window gasket |
1 | |||
| 67 |
40222016
Глухая заглушка Rubber plug |
5 | |||
| 68 |
40223001
Войлочный фильтр Oil felt |
2 | |||
| 70 |
140211004
Боковая крышка двигателя Motor side cover |
1 | |||
| 71 |
413S13016
Винт Screw |
2 | |||
| 72 |
413S13001
Винт Screw |
1 | |||
| 73 |
402S30062
Плунжерный винт Screw |
1 | |||
| 74 |
402S16006
Гайка Nut |
1 | |||
| 75 |
40913009
Направляющая провода Wire hppk |
1 | |||
| 76 |
140212005
Кронштейн крепления панели Panel fixing bracket |
1 | |||
| 77 |
140212006
Соединительная пластина панели Panel connection plate |
1 | |||
| 78 |
403S11013
Винт Screw |
6 | |||
| 79 |
40226056
Пружинный штифт Pin |
1 | |||
