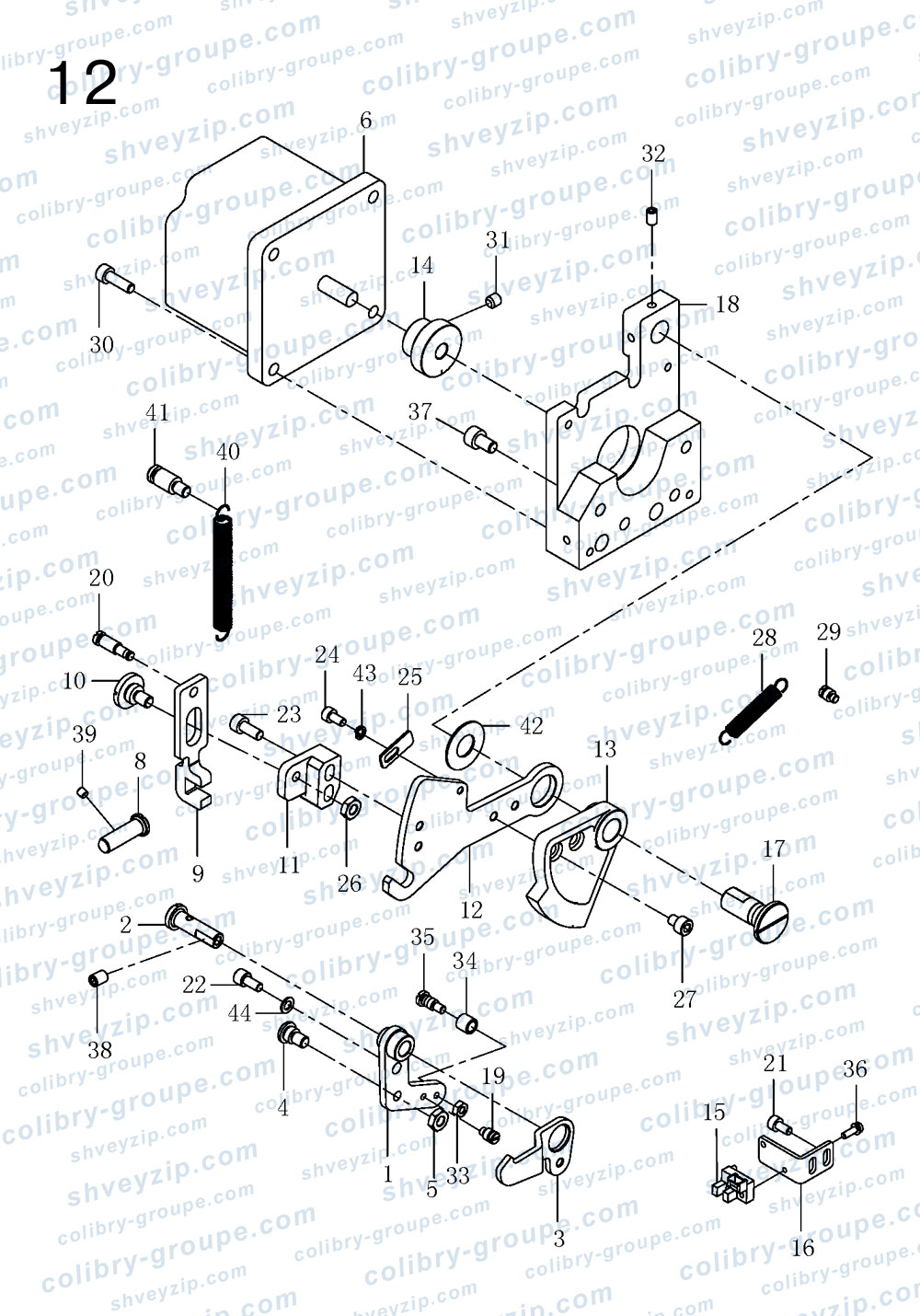

12. Компоненты защиты и ручного останова
Для схемы кликните по ней два раза или
| 1 |
4021212400
Узел пускового механизма Starting material |
1 | |||
| 2 |
40226053
Болт шарнира Hinge bolt |
1 | |||
| 3 |
40212133
Основание защиты Security base |
1 | |||
| 4 |
402S20005
Винт шарнира Hinge screw |
1 | |||
| 5 |
409S16020
Гайка Nut |
1 | |||
| 6 |
40230008
Шаговый двигатель Stepping motor |
1 | |||
| 8 |
402530061
Штифт соединения ролика Roller connecting pin |
1 | |||
| 9 |
40201071
Прижимная пластина Pressing plate |
1 | |||
| 10 |
402S20037
Винт шарнира Hinge screw |
1 | |||
| 11 |
40209049
Держатель прижима Clamp holder |
1 | |||
| 12 |
40212112
Плата механической блокировки пуска Mechanical lock start |
1 | |||
| 13 |
40225019
Ведомая шестерня Follower gear |
1 | |||
| 14 |
40225020
Ведущая шестерня Drive gear |
1 | |||
| 15 |
195430003
Датчик Sensor |
1 | |||
| 16 |
40212113
Монтажная пластина датчика Sensor mounting panel |
1 | |||
| 17 |
40226052
Соединительный штифт Connecting link pin |
1 | |||
| 18 |
40201072
Основание крепления двигателя Motor mounting |
1 | |||
| 19 |
413S30016
Винт Screw |
1 | |||
| 20 |
413S30013
Винт подвеса пружины Screw |
1 | |||
| 21 |
413S13016
Винт Screw |
2 | |||
| 22 |
402S13014
Винт Screw |
1 | |||
| 23 |
207S13009
Винт Screw |
2 | |||
| 24 |
413S13016
Винт Screw |
1 | |||
| 25 |
41312096
Чувствительная пластина датчика Sebsor |
1 | |||
| 26 |
N01012
Гайка Nut |
2 | |||
| 27 |
413S13001
Винт Screw |
2 | |||
| 28 |
41327008
Прижимная пружина Presessspring |
1 | |||
| 29 |
413S30016
Винт подвеса пружины Screw |
1 | |||
| 30 |
S05124
Винт Screw |
4 | |||
| 31 |
413S14001
Винт Screw |
2 | |||
| 32 |
403S14008
Винт Screw |
2 | |||
| 33 |
N01001
Гайка Nut |
1 | |||
| 34 |
41303024
Роликовый штифт Pin roller |
1 | |||
| 35 |
413S30015
Соединительный винт ролика Screw |
1 | |||
| 36 |
413S13026
Винт Screw |
1 | |||
| 37 |
413S13005
Винт Screw |
4 | |||
| 38 |
402S14001
Винт Screw |
1 | |||
| 39 |
S09103
Винт Screw |
1 | |||
| 40 |
40227054
Пружина Spring |
1 | |||
| 41 |
402S30032
Подвесной винт Suspension screw |
1 | |||
| 42 |
40228034
Прокладочная шайба Washer |
1 | |||
| 43 |
W02002
Пружинная шайба Washer |
1 | |||
| 44 |
40228008
Прокладочная шайба Washer |
1 | |||
