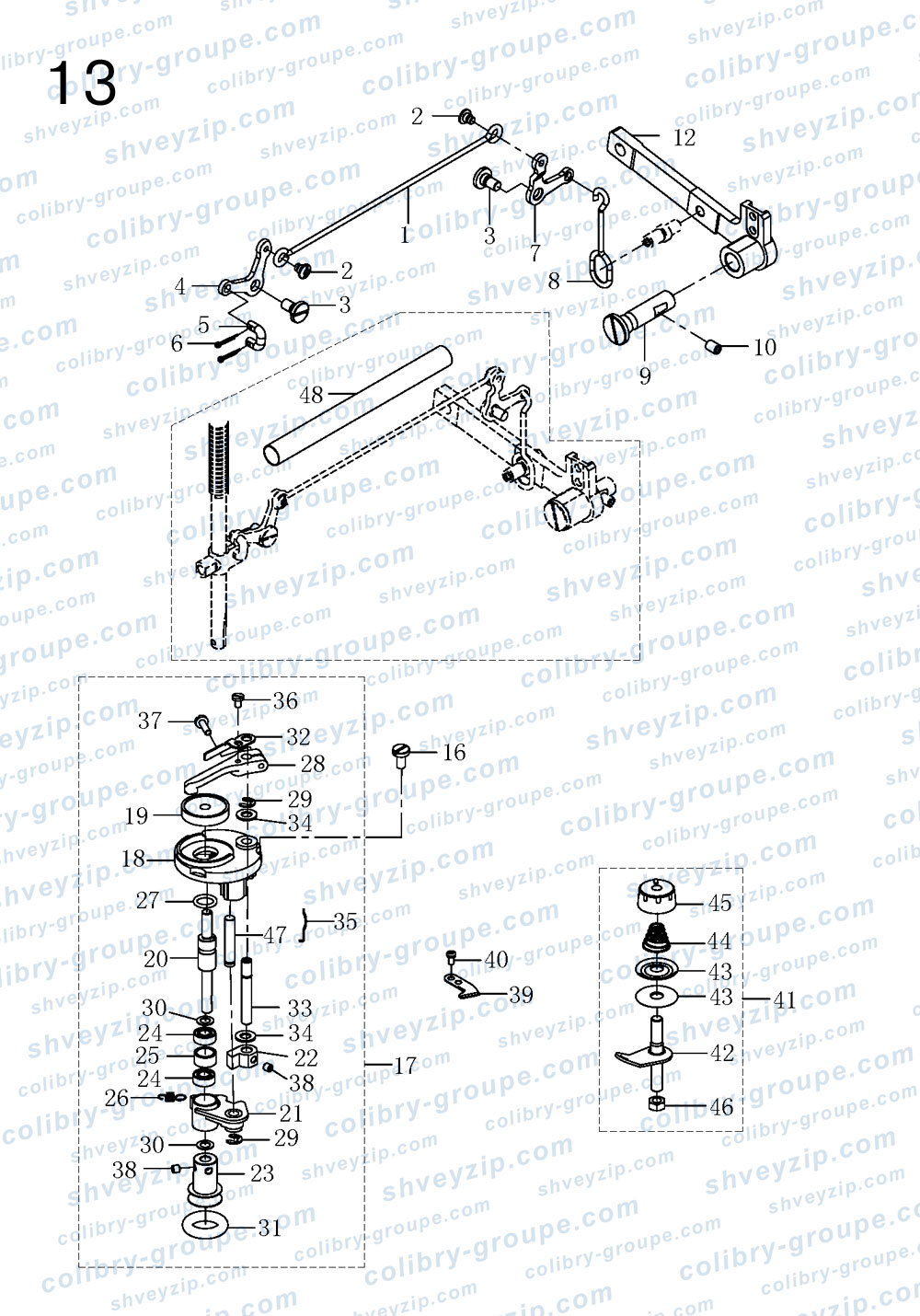

13. Компоненты подъемного рычага и намотчика
Для схемы кликните по ней два раза или
| 1 |
40205012
Длинная тяга подъема прижима Presser bar lifting rod long |
1 | |||
| 2 |
402S20020
Винт Screw |
2 | |||
| 3 |
402S20021
Винт шарнира Hinge screw |
2 | |||
| 4 |
40205013
Передняя пластина рычага Lever front |
1 | |||
| 5 |
40204022
Звено цепи Link |
1 | |||
| 6 |
40229001
Шплинт 2×11 Split pin |
2 | |||
| 7 |
40205014
Задняя пластина рычага Lever rear |
1 | |||
| 8 |
40205015
Тяга подъема прижима Presser bar lifting rod |
1 | |||
| 9 |
40226036
Штифт шарнира расцепляющего рычага Tripping lever hinge rod |
1 | |||
| 10 |
402S14001
Винт Screw |
1 | |||
| 12 |
40201073
Рычаг подъема прижима Presser bar lifting lever |
1 | |||
| 16 |
402S11037
Винт крепления намотчика Screw |
3 | |||
| 17 |
4023103000
Узел намотчика Bobbin winder asm |
1 | |||
| 18 |
40211021
Основание намотчика Bobbin winder base |
1 | |||
| 19 |
40211020
Шайба шпульки Washer |
1 | |||
| 20 |
40202041
Вал намотчика Btw shaft |
1 | |||
| 21 |
4020403500
Узел поворотного кривошипа Btw shaft base |
1 | |||
| 22 |
40210010
Поворотный кулачок Rotary caw |
1 | |||
| 23 |
40235025
Шкив намотчика Btw wheel |
1 | |||
| 24 |
B04025
Подшипник 686Z Bearing 686Z |
2 | |||
| 25 |
40208013
Упорное кольцо подшипника шпульки Bobbin bearing spacer |
1 | |||
| 26 |
40227045
Пружина Spring |
1 | |||
| 27 |
40222034
Демпфирующая резинка Rubber |
1 | |||
| 28 |
40201062
Прижимной рычаг шпульки Btw lever |
1 | |||
| 29 |
H05003
Стопорное кольцо E-типа 5 E-ring 5 |
2 | |||
| 30 |
40228029
Прокладочная шайба Washer |
2 | |||
| 31 |
40222033
Резиновое кольцо шкива Btw wheel rubber |
1 | |||
| 32 |
40212100
Регулировочная пластина Adjusting plate |
1 | |||
| 33 |
40202042
Вал прижимного рычага Btw lever shaft |
1 | |||
| 34 |
40228030
Прокладочная шайба вала прижима Washer |
2 | |||
| 35 |
40227044
Фиксирующая пружина Spring |
1 | |||
| 36 |
402S11039
Винт Screw |
1 | |||
| 37 |
402S11040
Винт Screw |
1 | |||
| 38 |
402S14007
Винт Screw |
3 | |||
| 39 |
11419001
Нож обрезки нити Thread cutter |
1 | |||
| 40 |
403S11020
Винт Screw |
2 | |||
| 41 |
4131300800
Узел натяжителя челночной нити Bobbin thread tension asm |
1 | |||
| 42 |
4131301800
Узел штанги натяжителя челночной нити Bobbin thread tension rod asm |
1 | |||
| 43 |
41313015
Пластина натяжителя Thread themsion disk |
2 | |||
| 44 |
41327017
Пружина соединительной тяги Connecting rod spring |
1 | |||
| 45 |
101S16019
Гайка натяжителя нити Thread tension nut |
1 | |||
| 46 |
413S16012
Фиксирующая гайка Nut |
1 | |||
| 48 |
40203030
Втулка тяги Tube |
1 | |||
