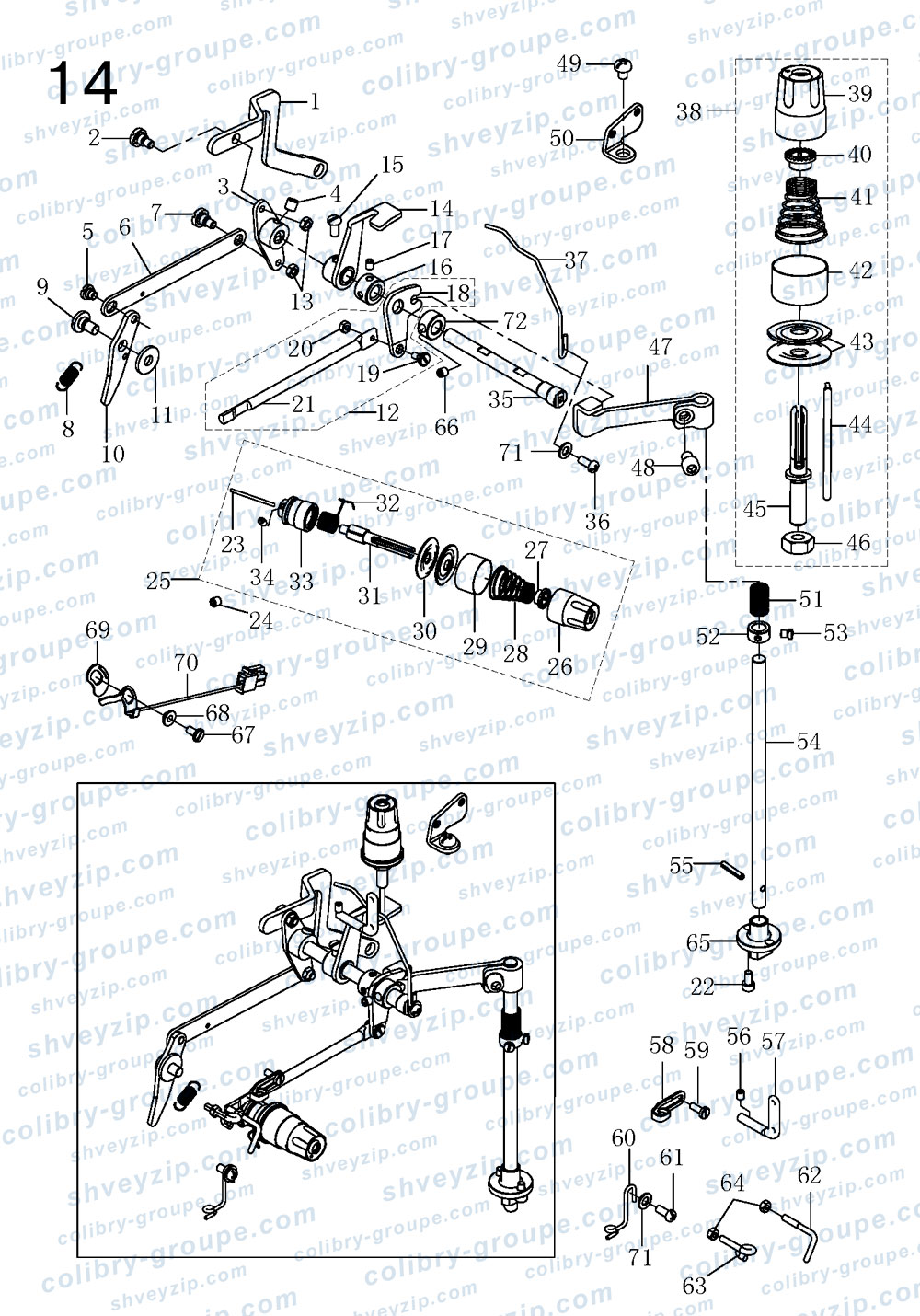

14. Компоненты натяжителей нити

Для схемы кликните по ней два раза или

1	40212127 Тяга сброса натяжения Tension release link	1
2	402S20025 Винт шарнира Hinge screw	1
3	40205017 Рычаг сброса натяжения Tension release lever	1
4	409S14001 Винт Screw	2
5	402S20026 Винт шарнира Hinge screw	1
6	40212062 Блокирующая пластина Blocking link	1
7	402S20025 Винт шарнира Hinge screw	1
8	40127020 Пружина блокирующего рычага Blocking arm spring	1
9	402S20021 Винт шарнира Hinge screw	1
10	40212063 Блокирующий рычаг Blocking arm	1
11	40228018 Шайба Washer	1
12	40202034 Узел тяги сброса натяжения Tension release rod	1
13	402S16001 Гайка Nut	2
14	4021212300 Рычаг сброса натяжения Tension release lever	1
15	402S11023 Винт Screw	1
16	40108006 Натяжное кольцо Tension ring	1
17	201S14002 Винт Screw	2
18	40204023 Кривошип рычага сброса натяжения Tension release lever crank	1
19	402S20028 Винт шарнира Hinge screw	1
20	409S16014 Гайка Nut	1
21	40202028 Тяга сброса натяжения Tension release rod	1
22	S05049 Винт Screw	2
23	40226037 Штифт сброса натяжения Tension release pin	1
24	S09011 Винт Screw	1
25	4021302000 Узел натяжителя №2 Tension controller No.2 asm	1
26	21311034 Гайка натяжителя Tension nut	1
27	40211009 Втулка пружины натяжителя Tension pulling wire	1
28	40227030 Пружина натяжителя Tension spring	1
29	40212066 Прижимная втулка диска натяжителя Tension disc presser tube	1
30	40213005 Диск натяжителя Tension disc	2
31	402530040 Стойка натяжителя Tension post	2
32	40227031 Нитепритягивающая пружина Thread take-up spring	1
33	40203032 Гнездо стойки нити Thread post socket	1
34	402S11024 Винт Screw	1
35	40202029 Вал рычага сброса натяжения Tension release lever shaft	1
36	402S11003 Винт Screw	1
37	40213006 Болт крепления провода Anchor wire	1
38	4021300100 Узел натяжителя №1 Tension controller No.1 asm	1
39	40211030 Гайка натяжителя Tension nut	1
40	40211009 Втулка пружины натяжителя Tension disc stopper	1
41	40227030 Пружина натяжителя Tension spring	1
42	40212066 Прижимная втулка натяжителя Tension disc presser tube	1
43	40213005 Диск натяжителя Tension disc	2
44	40226038 Штифт сброса натяжения Tension release pin	1
45	402530041 Стойка натяжителя №2 Tension post	1
46	402S10018 Гайка Nut	1
47	40212068 Рычаг сброса натяжения Tension release arm	1
48	402S30042 Винт Screw	1
49	402S11013 Винт Screw	1
50	40113004 Направляющая пластина нити Thread guide plate	1
51	40227023 Пружина Spring	1
52	40208010 Упорное кольцо Thrust collar	1
53	402S11022 Винт Screw	2
54	40202030 Стойка сброса натяжения Tension release rod	1
55	P03030 Пружинный штифт 18 Spring pin	1
56	201S14002 Винт Screw	1
57	40213009 Направляющая нити с двумя отверстиями Thread eyelet	1
58	40213010 Правая направляющая нити Frame thread guide	1
59	206S11002 Винт Screw	1
60	40212070 Направляющая нити игловодителя Needle bar tylnread guide	1
61	402S11003 Винт Screw	1
62	11413011 Фиксированная направляющая нити Tension tylnread guide	1
63	40213012 Направляющая нити нитепритягивателя Take-up tylnread guide	1
64	409S16014 Гайка Nut	2
65	40203033 Кронштейн позиционирования Position bracket	1
66	207S11042 Винт Screw	1
67	403S11019 Винт Screw	1
68	41328005 Прокладочная шайба Washer	1
69	141S11007 Внутренняя изолирующая пластина датчика Insulating sheet	1
70	19543000600 Датчик контроля игольной нити Sensor A	1
71	W01013 Прокладочная шайба Washer	2
72	40208009 Упорное кольцо Thrust collar	1
