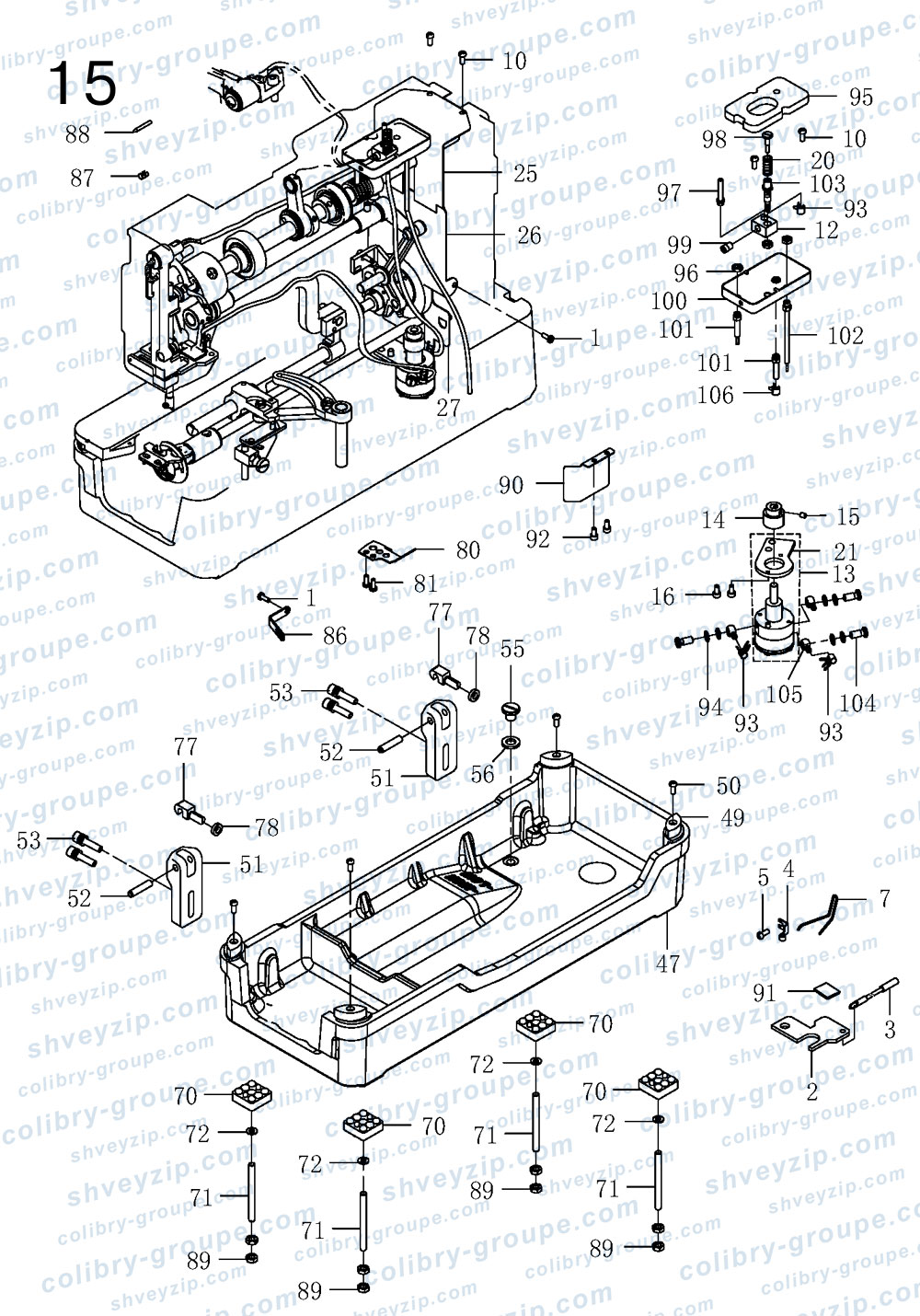

15. Компоненты системы смазки
Для схемы кликните по ней два раза или
| 1 |
206S11002
Винт Screw |
2 | |||
| 2 |
40223017
Войлочный фильтр обратного потока Oil return felt |
1 | |||
| 3 |
40221003
Трубка обратного потока масла Oil return tube |
1 | |||
| 4 |
40212071
Прижимная пластина маслопровода Cable holder |
1 | |||
| 5 |
402S11003
Винт Screw |
1 | |||
| 7 |
40227034
Прижимная пластина маслопровода Cable holder |
1 | |||
| 10 |
402S11003
Винт Screw |
2 | |||
| 12 |
40209026
Основание регулировочного винта смазки Oil adjusting screw base |
1 | |||
| 13 |
4022000100
Узел основания масляного насоса Oil pump |
1 | |||
| 14 |
40225012
Червячная шестерня привода масляного насоса Oil pump driving worm gear |
1 | |||
| 15 |
201S14002
Винт Screw |
2 | |||
| 16 |
S05951
Винт Screw |
2 | |||
| 20 |
40227035
Пружина Sprinng |
1 | |||
| 21 |
40212076
Пластина масляного насоса Oil pump plate |
1 | |||
| 25 |
40212108
Маслозащитный кожух Oil shield |
1 | |||
| 26 |
40212078
Маслозащитный кожух Oil shield |
1 | |||
| 27 |
40212079
Маслозащитный кожух Oil shield |
1 | |||
| 47 |
40201066
Масляный поддон Oil reservoir |
1 | |||
| 49 |
40222026
Резиновый амортизатор Rubber cushion |
4 | |||
| 50 |
402S11003
Винт Screw |
4 | |||
| 51 |
40201020
Основание шарнира Hinge holder |
2 | |||
| 52 |
P03031
Штифт P6×28 Pin P6×28 |
2 | |||
| 53 |
421S13056
Винт Screw |
4 | |||
| 55 |
402S11026
Винт Screw |
1 | |||
| 56 |
40222027
Прокладочная шайба Washer |
1 | |||
| 70 |
40222028
Амортизационная прокладка основания Machine base felt pad |
4 | |||
| 71 |
402S30048
Болт основания Machine base Screw stud |
4 | |||
| 72 |
40228019
Шайба Washer |
4 | |||
| 77 |
40226039
Соединительный штифт Connection stud |
2 | |||
| 78 |
40222031
Резиновая шайба Rubber washer |
2 | |||
| 80 |
40212081
Фиксирующая пластина маслопровода Pipe retainer |
1 | |||
| 81 |
206S11002
Винт Screw |
2 | |||
| 86 |
40212082
Направляющая маслопровода Pipe guide |
1 | |||
| 87 |
40212099
Зажим фитиля Oil wick latch |
1 | |||
| 88 |
20626004
Штифт фитиля Oil wick pin |
1 | |||
| 89 |
401S16002
Гайка Nut |
8 | |||
| 90 |
40212106
Маслоотражательная пластина Oil baffle |
1 | |||
| 91 |
40223024
Войлочный фильтр Oil felt |
1 | |||
| 92 |
413S13016
Винт Screw |
2 | |||
| 93 |
11412055
Стопорное кольцо маслопровода Card spring |
3 | |||
| 94 |
20122033
Прокладочная шайба (большая) Gasket |
6 | |||
| 95 |
140223001
Войлочный фильтр Oil felt |
1 | |||
| 96 |
402S16019
Гайка Nut |
3 | |||
| 97 |
40221009
Стойка подачи масла Oil supply column |
1 | |||
| 98 |
402S30044
Регулировочный винт подачи масла челнока Hook Oil adjusting screw |
1 | |||
| 99 |
402S13006
Винт Screw |
1 | |||
| 100 |
140212007
Маслосборник Oil rack |
1 | |||
| 101 |
40221006
Стойка обратного потока масла Oil return column |
2 | |||
| 102 |
40221007
Стойка обратного потока масла Oil return column |
1 | |||
| 103 |
40221010
Регулировочная стойка Adjusting column |
1 | |||
| 104 |
402S30045
Перепускной винт Screw |
3 | |||
| 105 |
40221011
Соединитель маслопровода Tubing head |
3 | |||
| 106 |
20429001
Стопорное кольцо маслопровода Card spring |
1 | |||
