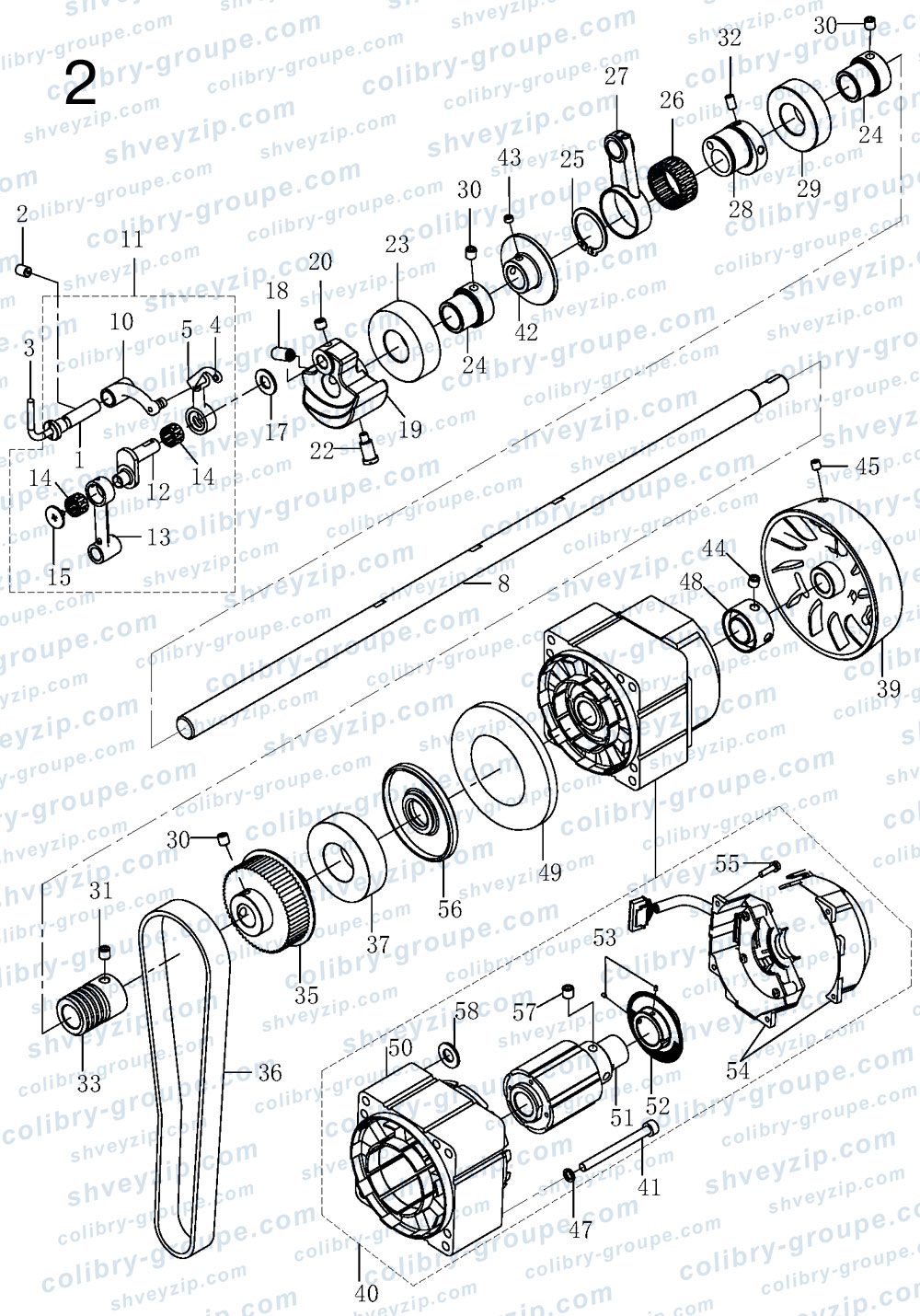

2. Компоненты верхнего вала
Для схемы кликните по ней два раза или
| 1 |
40226002
Штифт шарнира Hinge stud |
1 | |||
| 2 |
402S14001
Винт Screw |
3 | |||
| 3 |
12923018
Фитиль Oil wick |
1 | |||
| 6 |
40203002
Втулка направляющей нити Thread sleeve |
1 | |||
| 7 |
40838003
Нитепритягиватель Pikez line link |
1 | |||
| 8 |
140202001
Верхний вал Main shaft |
1 | |||
| 10 |
40238001
Кривошип нитепритягивателя Thread take up crank |
1 | |||
| 11 |
4023800200
Узел нитепритягивателя Link take up |
1 | |||
| 12 |
40204001
Кривошип игловодителя Needle bar crank |
1 | |||
| 13 |
40205001
Шатун кривошипа игловодителя Needle bar crank connection rod |
1 | |||
| 14 |
B07015
Игольчатый подшипник Needle bearing |
2 | |||
| 15 |
402S30004
Винт концевой (левый) End screw left |
1 | |||
| 17 |
40228002
Упорная шайба Thrust washer |
1 | |||
| 18 |
101S15004
Винт Screw |
1 | |||
| 19 |
40204002
Противовес Counter weight |
1 | |||
| 20 |
402S14002
Винт Screw |
2 | |||
| 22 |
101S11003
Винт Screw |
1 | |||
| 23 |
B04009
Шарикоподшипник Ball bearing |
1 | |||
| 24 |
40203003
Втулка подшипника Ball bearing |
2 | |||
| 25 |
H03012
Упорное кольцо Thrust collar |
1 | |||
| 26 |
B07016
Роликовый подшипник Roller bearing |
1 | |||
| 27 |
40205002
Шатун привода ножевого вала Knife bar driving connection rod |
1 | |||
| 28 |
40210001
Эксцентриковый кулачок привода ножевого вала Knife bar driving eccentric cam |
1 | |||
| 29 |
B02004
Шарикоподшипник Ball bearing |
1 | |||
| 30 |
136S14002
Винт Screw |
6 | |||
| 31 |
409S14001
Винт Screw |
2 | |||
| 32 |
402S14003
Винт Screw |
2 | |||
| 33 |
40225001
Червяк Worm |
1 | |||
| 35 |
4023503000
Узел зубчатого шкива Shaft sprocket |
1 | |||
| 36 |
40235003
Зубчатый ремень Timing belt |
1 | |||
| 37 |
40224006
Подшипник Bearing |
1 | |||
| 39 |
40235027
Ручное колесо Hand weel |
1 | |||
| 40 |
140233001
Серводвигатель Servo mortor |
1 | |||
| 41 |
S05157
Винт крепления двигателя Screw |
4 | |||
| 42 |
40235028
Приводное колесо намотчика Bobbin winder driving wheel |
1 | |||
| 43 |
402S15006
Винт колеса намотчика Screw |
2 | |||
| 44 |
413S14001
Винт Screw |
2 | |||
| 45 |
207S11042
Винт Screw |
2 | |||
| 47 |
W02057
Пружинная шайба Spring washer |
4 | |||
| 48 |
10208001
Пылезащитный кожух Dust cover |
1 | |||
| 49 |
13811060
Изоляционный кожух Insulation shield |
1 | |||
| 50 |
95100171
Узел статора Stator assembly |
1 | |||
| 51 |
95100182
Узел ротора Rotor assembly |
1 | |||
| 52 |
95100116
Узел растра Grating assembly |
1 | |||
| 53 |
S09022
Винт Screw |
2 | |||
| 54 |
19540000800
Узел корпуса Housing as |
1 | |||
| 55 |
951S15011
Винт Screw |
5 | |||
| 56 |
140222005
Манжета верхнего вала Oil seal |
1 | |||
| 57 |
S09162
Винт Screw |
1 | |||
| 58 |
20728006
Шайба Washer |
1 | |||
