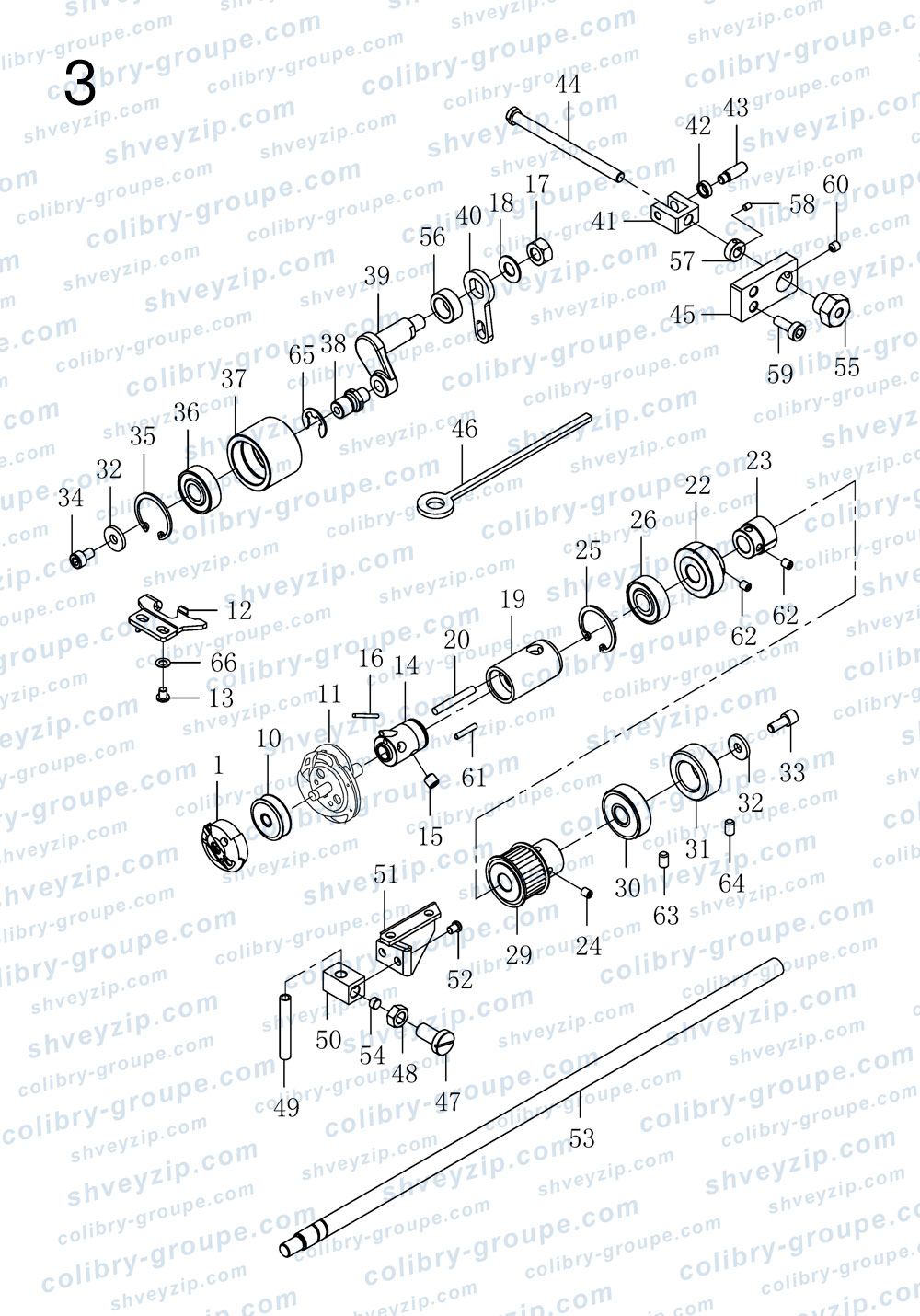

3. Компоненты нижнего (челночного) вала
Для схемы кликните по ней два раза или
| 1 |
4021800100
Узел челночного комплекта Bobbin case asm |
1 | |||
| 10 |
4021800200
Челнок Bobbin |
2 | |||
| 11 |
4021800500
Узел челночного хомута Hook c asm |
1 | |||
| 12 |
40212010
Пластина позиционирования челнока Bobbin case positioning plate |
1 | |||
| 13 |
402S11006
Винт Screw |
2 | |||
| 14 |
4020300700
Узел масляной втулки Oil sleeve asm |
1 | |||
| 15 |
101S14001
Винт Screw |
4 | |||
| 16 |
40323013
Фитиль Oil wick |
1 | |||
| 17 |
N01008
Гайка Nut |
1 | |||
| 18 |
40228002
Упорная шайба Shrust washer |
1 | |||
| 19 |
40203009
Передняя втулка нижнего вала Bushing asm |
1 | |||
| 20 |
12923018
Фитиль Oil wick |
2 | |||
| 22 |
40225002
Червячный рычаг Worm lever |
1 | |||
| 23 |
40225003
Шестерня Pinion |
1 | |||
| 24 |
136S14002
Винт Screw |
2 | |||
| 25 |
H01009
Упорное кольцо Thrust collar |
1 | |||
| 26 |
B04012
Шарикоподшипник Ball bearing |
1 | |||
| 29 |
4023500700
Узел малого зубчатого шкива Blet sprocket |
1 | |||
| 30 |
40224004
Шарикоподшипник Ball bearing |
1 | |||
| 31 |
40208001
Фиксирующее кольцо подшипника Collar |
1 | |||
| 32 |
20628006
Шайба Washer |
2 | |||
| 33 |
402S13001
Винт с внутренним шестигранником Screw |
1 | |||
| 34 |
413S13010
Винт Screw |
1 | |||
| 35 |
H01009
Упорное кольцо Thrust collar |
1 | |||
| 36 |
B04012
Шарикоподшипник Ball bearing |
1 | |||
| 37 |
40235008
Натяжной ролик Tension pulley |
1 | |||
| 38 |
40226005
Штифт регулировочного рычага Adjusting lever pin |
1 | |||
| 39 |
40205023
Шатун натяжного ролика Tension pulley link |
1 | |||
| 40 |
40212102
Регулировочная направляющая Adjusting guide |
1 | |||
| 41 |
40204037
Соединитель Connector |
1 | |||
| 42 |
40228031
Прокладочная шайба Spacer |
1 | |||
| 43 |
40226051
Соединительный штифт Connection pin |
1 | |||
| 44 |
40205024
Регулировочный шатун Adjusting link |
1 | |||
| 45 |
40212103
Фиксирующая пластина Fixed plate |
1 | |||
| 46 |
40223005
Войлочный фильтр Oil felt |
1 | |||
| 47 |
402S30009
Регулировочный винт смазки челнока Hookoil adjusting screw |
1 | |||
| 48 |
402S16002
Гайка Nut |
1 | |||
| 49 |
12921005
Маслопровод Oil tube |
0 | |||
| 50 |
40209002
Основание регулировочного винта смазки Oil adjusting screw base |
1 | |||
| 51 |
40221004
Кронштейн регулировочного винта смазки Oil adjusting screw bracket |
1 | |||
| 52 |
402S11004
Винт с крестообразным шлицем Screw |
2 | |||
| 53 |
40202039
Нижний (челночный) вал Hook driving shaft |
1 | |||
| 54 |
40226006
Регулировочный штифт Adjusting oin |
1 | |||
| 55 |
402S16026
Регулировочная гайка Nut |
1 | |||
| 56 |
40208014
Упорное кольцо Thrust collar |
1 | |||
| 57 |
41303002
Упорное кольцо Thrust collar |
1 | |||
| 58 |
413S14004
Винт Screw |
2 | |||
| 59 |
S05004
Винт крепления пластины Screw |
2 | |||
| 60 |
S10002
Винт Screw |
1 | |||
| 61 |
140221002
Маслопровод Tube |
1 | |||
| 62 |
201S14002
Винт Screw |
4 | |||
| 63 |
403S14008
Винт Screw |
1 | |||
| 64 |
403S14008
Винт Screw |
1 | |||
| 65 |
H05011
Стопорное кольцо Card spring |
1 | |||
| 66 |
W01024
Шайба Washer |
2 | |||
