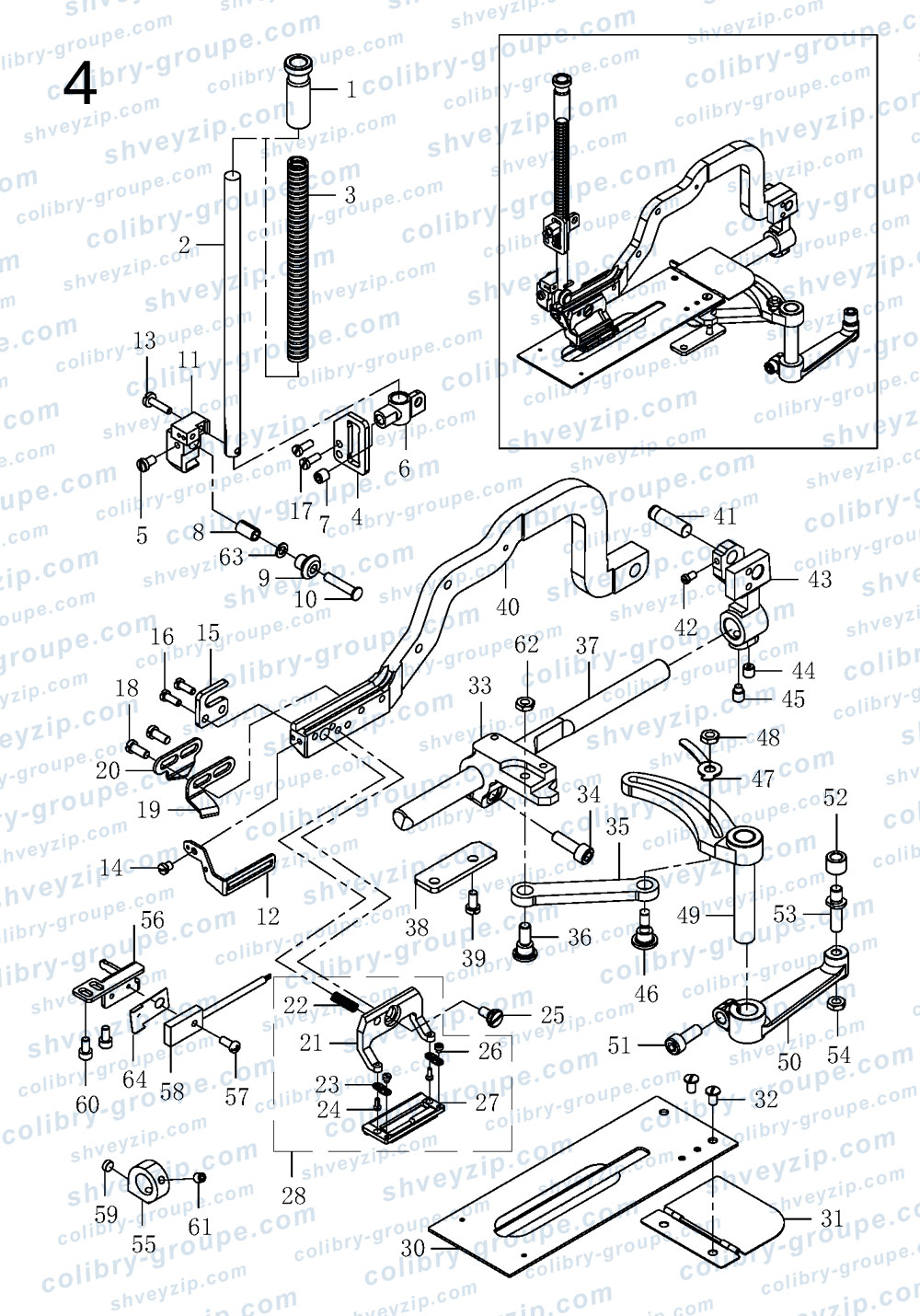

4. Компоненты механизма держателя материала

Для схемы кликните по ней два раза или

1	402530010 Регулятор прижимной пружины Presser spring regulator	1
2	40202004 Прижимная тяга Presser bar	1
3	40227002 Прижимная пружина Presser spring	1
4	40212107 Направляющий кронштейн Guide bracket	1
5	402S11036 Винт Screw	1
6	40209003 Кронштейн позиционирования прижимной тяги Presser bar position bracket	1
7	409S14001 Винт с внутренним шестигранником Screw	1
8	40203010 Втулка Collar	1
9	40209004 Направляющий ролик Slide roller	1
10	40226007 Соединительный штифт Connecting pin	1
11	40209005 Кронштейн Bracket	1
12	40212014 Направляющая защиты Safe defend guide	1
13	402S30011 Винт прижимной тяги Screw	1
14	402S11022 Винт Screw	1
15	40212015 Направляющий кронштейн Guide bracket	1
16	206S11002 Винт Screw	2
17	206S11002 Винт Screw	2
18	101S11020 Винт Screw	2
19	40212016 Направляющая обрезки игольной нити Needlethread trimmer guide	1
20	40212017 Направляющая обрезки игольной нити Needlethread trimmer guide	1
21	40216001 Пружина держателя лапки Work clamp check holder spring	1
22	40227003 Штифт пружины держателя лапки Work clamp check holder spring	1
23	40212018 Пружинная пластина лапки Work clamp check spring	2
24	40226008 Фиксирующий штифт пружины лапки Work clamp check spring set pin	2
25	402S20002 Винт шарнира Hinge screw	1
26	101S11019 Винт Screw	1
27	40216002 Лапка Work clamp check	1
28	4021600300 Узел держателя лапки Work clamp check holder asm	1
30	40212019 Опорная пластина подачи Stitch plate	1
31	4021202000 Узел крышки кронштейна Bracket cover	1
32	402S11007 Винт Screw	2
33	40201004 Узел кронштейна рычага подачи Work clamp arm bracket asm	1
34	402S13011 Винт Screw	1
35	40205004 Кронштейн рычага держателя лапки Work clamp carrier bracket pitman	1
36	402S20003 Винт шарнира Hinge screw	1
37	40202005 Направляющий стержень рычага лапки Work clamp arm slide rod	1
38	40212023 Направляющая блока кронштейна держателя лапки Work clamp carrier bracket guide	1
39	101S11011 Винт Screw	2
40	40201033 Кронштейн держателя материала Work clamp bracket	1
41	40226010 Соединительный штифт Connecting pin	1
42	114S11015 Винт Screw	1
43	40204031 Опорный кронштейн Bearing arm	1
44	136S14002 Винт Screw	1
45	402S30013 Винт Screw	1
46	402S30013 Винт Screw	1
47	40212024 Направляющая вала регулировки длины Length regulation shaft guide	1
48	401S16002 Гайка Nut	1
49	4020400400 Узел шкалы регулировки длины подачи Length regulation scale asm	1
50	40205005 Коленчатый рычаг подачи Bell crank	1
51	S05040 Винт Screw	1
52	40209006 Ролик Roller	1
53	40226012 Штифт ролика коленчатого рычага Bell crank roller stud	1
54	409S16020 Гайка Nut	1
55	40201074 Основание магнита Magnet base	1
56	40212118 Монтажная пластина датчика Sensor mounting platt	1
57	421S10015 Винт Screw	1
58	195430005 Датчик Sensor	1
59	40230006 Магнит Magnet	1
60	413S13016 Винт Screw	2
61	207S11042 Винт Screw	2
62	409S16020 Гайка Nut	1
63	40228008 Прокладочная шайба Space	1
64	140212028 Прокладочная шайба Space	1
