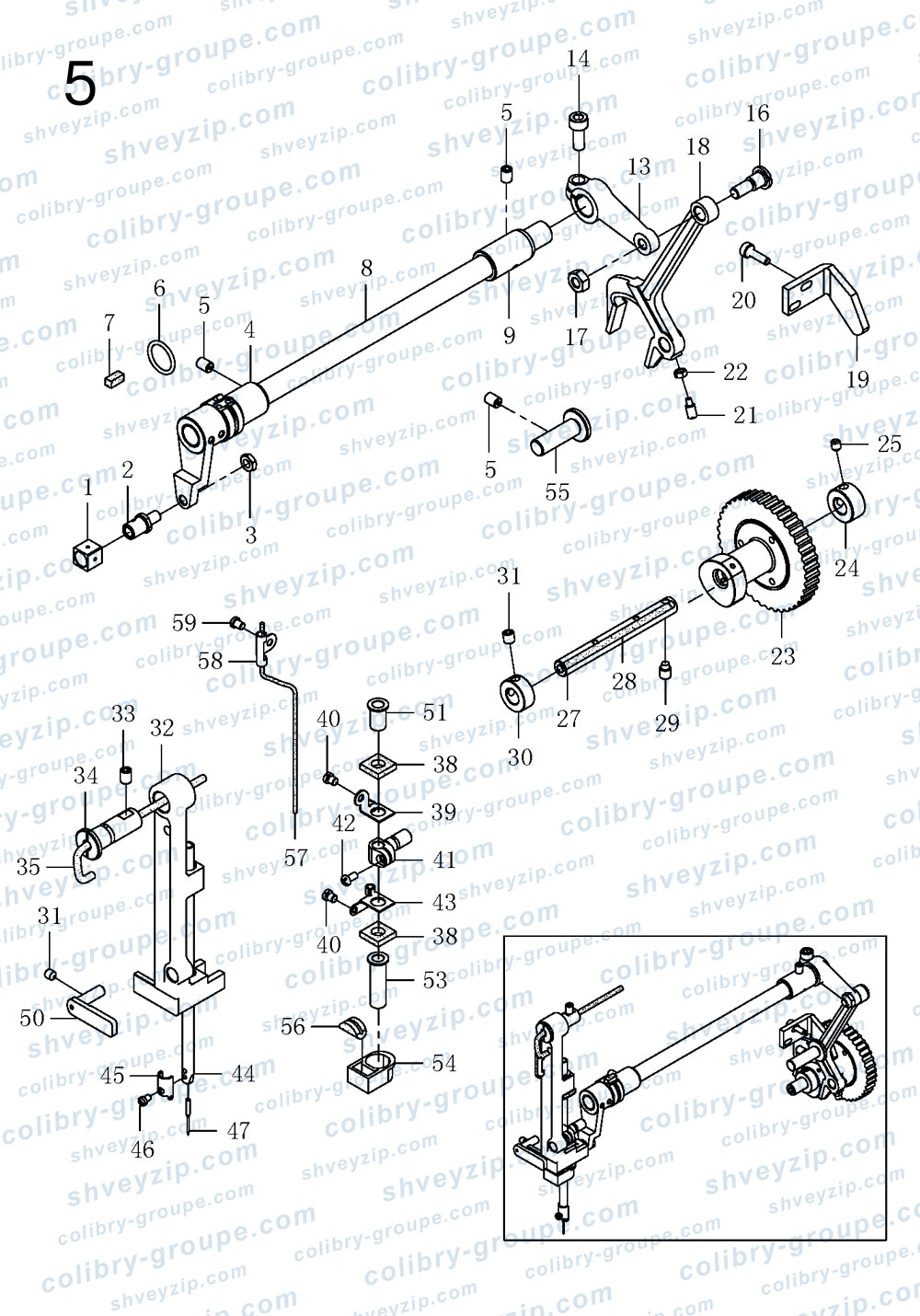

5. Компоненты механизма игловодителя
Для схемы кликните по ней два раза или
| 1 |
40209007
Ползун соединения игловодителя Needle bar connection slide block |
1 | |||
| 2 |
1402NS30001
Винт штифта ползуна Screw |
1 | |||
| 3 |
409S16020
Гайка Nut |
1 | |||
| 4 |
40203011
Передняя втулка вала качания Frame rock shaft bushing front |
1 | |||
| 5 |
402S14001
Винт Screw |
4 | |||
| 6 |
40222019
Уплотнительное кольцо Rubber |
1 | |||
| 7 |
40223023
Фитиль Oil wick |
1 | |||
| 8 |
4020200700
Узел вала качания Frame rock shaft |
1 | |||
| 9 |
40204006
Задняя втулка вала качания Frame rock shaft bushing rear |
1 | |||
| 13 |
40204007
Передний кривошип вала качания Frame rock shaft crank front |
1 | |||
| 14 |
402S13002
Винт Screw |
1 | |||
| 16 |
402S20004
Винт шарнира Hinge screw |
1 | |||
| 17 |
409S16012
Гайка Nut |
1 | |||
| 18 |
40204008
Качающийся рычаг игловодителя Needle bar pitman |
1 | |||
| 19 |
40212025
Соединительная пластина вала качания Rock shaft connection guide |
1 | |||
| 20 |
S05049
Винт Screw |
2 | |||
| 21 |
402S30015
Винт Screw |
1 | |||
| 22 |
402S16005
Гайка Nut |
1 | |||
| 23 |
4022500400
Узел приводной шестерни иглы Needle driving gear |
1 | |||
| 24 |
40208002
Упорное кольцо Thrust collar |
1 | |||
| 25 |
136S14002
Винт Screw |
2 | |||
| 27 |
40203013
Вал привода ножа Cam shaft |
1 | |||
| 28 |
12923018
Фитиль Oil wick |
1 | |||
| 29 |
402S30016
Винт Screw |
1 | |||
| 30 |
40208003
Упорное кольцо Thrust collar |
1 | |||
| 31 |
S09011
Винт Screw |
2 | |||
| 32 |
401009
Корпус игловодителя Needle bar frame |
1 | |||
| 33 |
402S14001
Винт Screw |
1 | |||
| 34 |
40226014
Штифт шарнира Hinge stud |
1 | |||
| 35 |
12923018
Фитиль Oil wick |
1 | |||
| 38 |
40223009
Войлочный фильтр Felt |
2 | |||
| 39 |
40212028
Верхняя фиксирующая пластина войлока Oil Felt retainer high |
1 | |||
| 40 |
402S11022
Винт Screw |
2 | |||
| 41 |
40205006
Соединитель игловодителя Needle bar connection |
1 | |||
| 42 |
401S11003
Винт Screw |
1 | |||
| 43 |
40212029
Нижняя фиксирующая пластина войлока Oil Felt retainer lower |
1 | |||
| 44 |
40202057
Игловодитель Needle bar |
1 | |||
| 45 |
40213001
Направляющая челночной нити игловодителя Needle bar bobbin thread guide |
1 | |||
| 46 |
201S11005
Винт Screw |
1 | |||
| 47 |
40217002
Игла DP X5 12# Needle DP X5 12# |
5 | |||
| 50 |
40209028
Фиксирующая направляющая Position bracket |
1 | |||
| 51 |
40203014
Втулка игловодителя Needle bar bushing |
1 | |||
| 53 |
40203015
Втулка игловодителя Needle bar bushing |
1 | |||
| 54 |
40211005
Держатель войлока Oil Felt retainer |
1 | |||
| 55 |
40226015
Ось Shaft |
1 | |||
| 56 |
40223010
Войлочный фильтр Oil Felt |
1 | |||
| 57 |
40323013
Фитиль 2x2 импортный Oil wick |
1 | |||
| 58 |
40212026
Зажим войлока Clip |
2 | |||
| 59 |
402S11004
Винт Screw |
1 | |||
