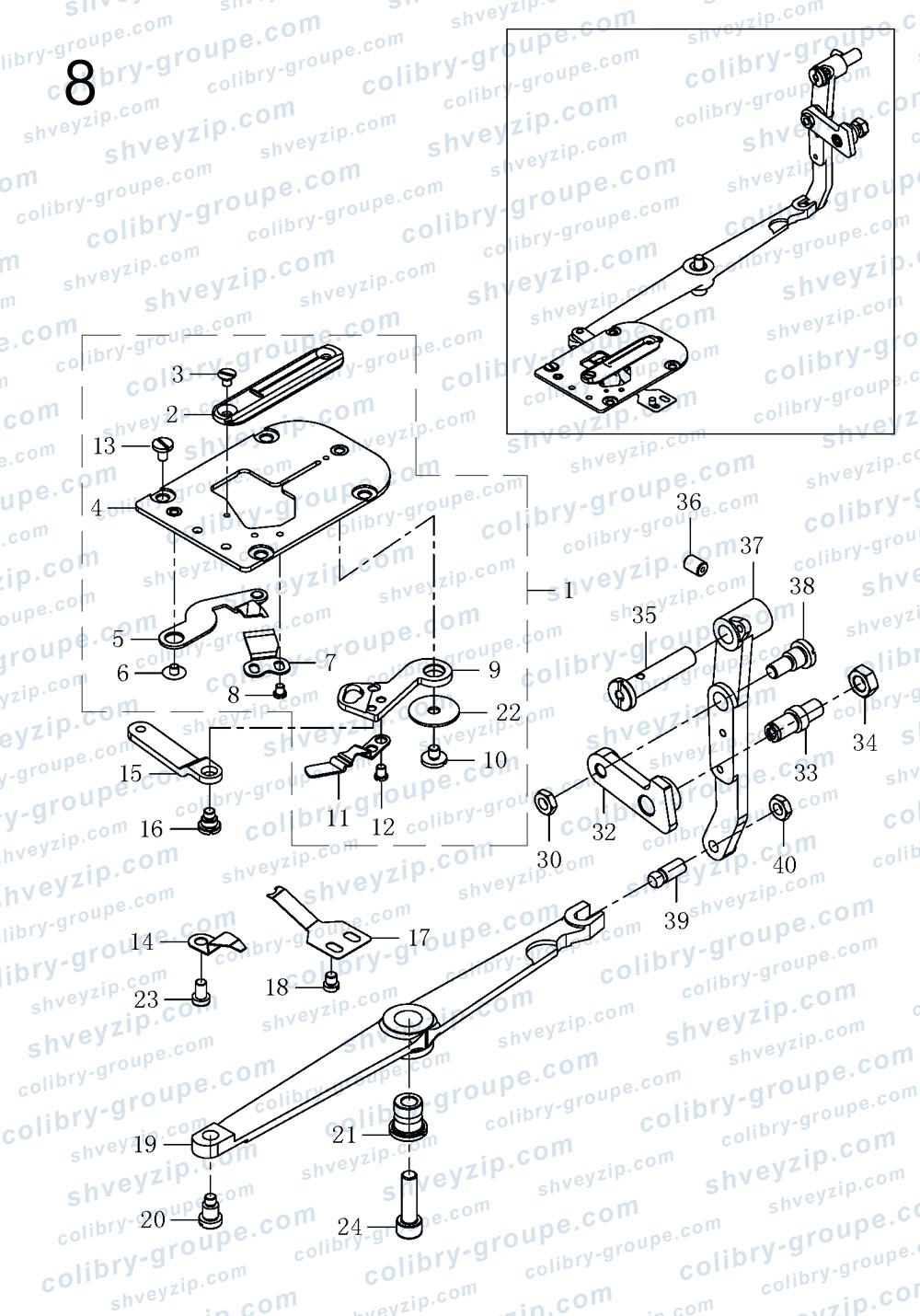

8. Компоненты механизма обрезки челночной нити
Для схемы кликните по ней два раза или
| 1 |
4021500100
Узел обрезки челночной нити Bobbin thread trimmer asm |
1 | |||
| 2 |
40215002
Узел игольной пластины Needle plate |
1 | |||
| 3 |
402S17001
Винт Screw |
2 | |||
| 4 |
4021500300
Узел основания игольной пластины Throat plate base |
1 | |||
| 5 |
4021900500
Привод обрезки челночной нити Bobbin thread trimmer |
1 | |||
| 6 |
402S30023
Винт Screw |
1 | |||
| 7 |
40219007
Неподвижный нож обрезки челночной нити Counter knife |
1 | |||
| 8 |
402S11016
Винт Screw |
2 | |||
| 9 |
40204016
Рычаг ножа челночной нити Bobbin thread trimmer lever |
1 | |||
| 10 |
405S11017
Винт Screw |
1 | |||
| 11 |
40219008
Тяга челночной нити Bobbin thread puller |
1 | |||
| 12 |
402S11018
Винт Screw |
2 | |||
| 13 |
402S11030
Винт Screw |
4 | |||
| 14 |
40227012
Прижимная пластина Presser plate |
1 | |||
| 15 |
40212044
Шатун обрезки челночной нити Bobbin thread trimmer link |
1 | |||
| 16 |
402S20012
Винт шарнира Screw |
1 | |||
| 17 |
40227013
Направляющая челночной нити Bobbin thread guide |
1 | |||
| 18 |
402S11022
Винт Screw |
2 | |||
| 19 |
40205008
Рычаг привода обрезки челночной нити Bobbin thread trimmer driving levi |
1 | |||
| 20 |
402S20013
Винт Screw |
1 | |||
| 21 |
40210004
Втулка Sleeve |
1 | |||
| 22 |
40228009
Шайба Washer |
1 | |||
| 23 |
402S11036
Винт Screw |
1 | |||
| 24 |
S05042
Винт Screw |
1 | |||
| 30 |
409S16020
Гайка Nut |
1 | |||
| 32 |
40205019
Кулачковый шатун Connecting link |
1 | |||
| 33 |
402S30058
Стопорный ограничительный винт Stope screw |
1 | |||
| 34 |
402S16008
Гайка Nut |
1 | |||
| 35 |
40226026
Штифт шарнира Hinge stud |
1 | |||
| 36 |
402S14001
Винт с внутренним шестигранником Screw |
1 | |||
| 37 |
40205010
Рычаг привода ножа челночной нити Bobbin thread trimmer driving arm |
1 | |||
| 38 |
402S20014
Осевой винт Hinge screw |
1 | |||
| 39 |
402S30025
Шаровой винт Ball screw |
1 | |||
| 40 |
409S16020
Гайка Nut |
1 | |||
