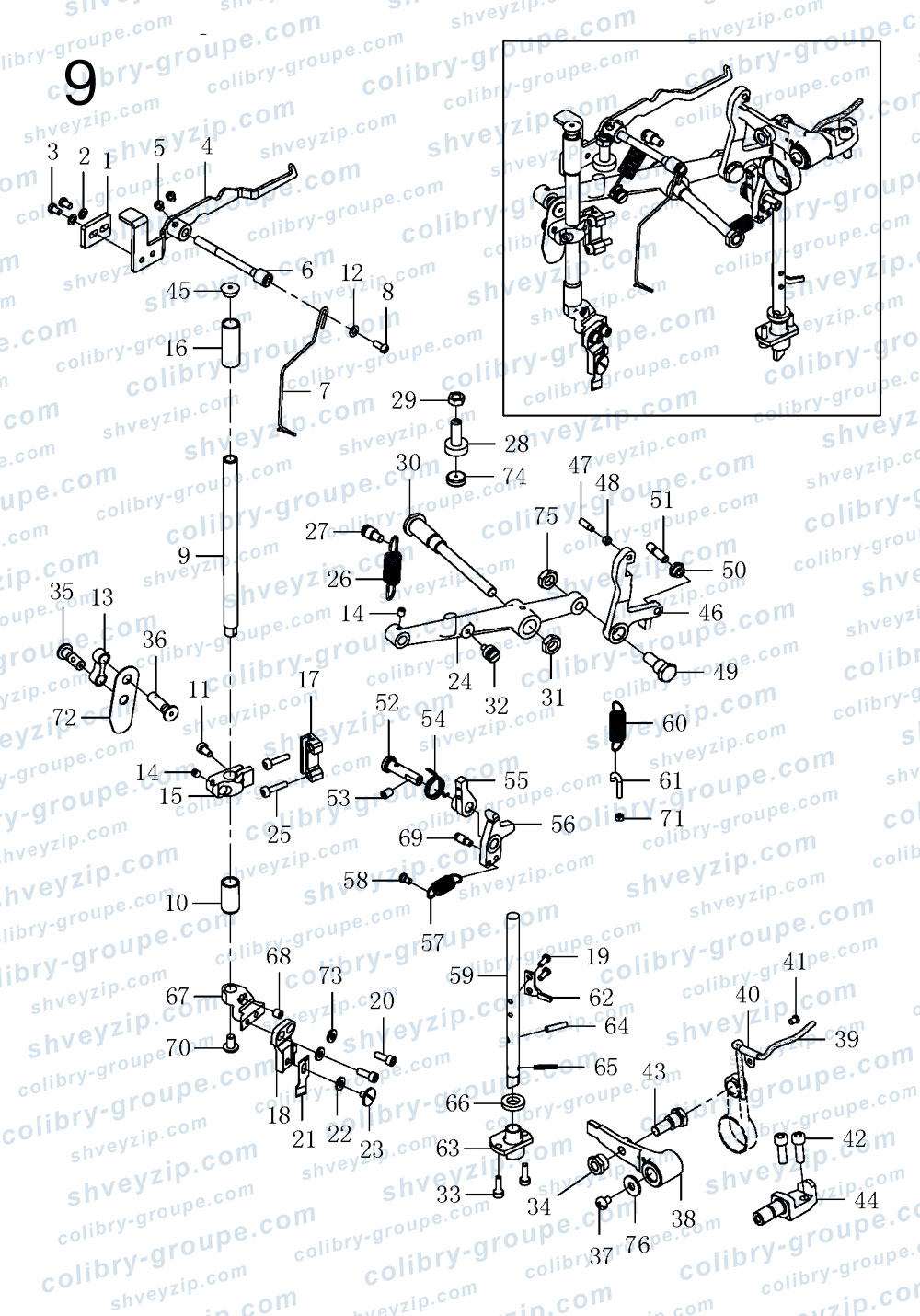

9. Компоненты ножевого вала

Для схемы кликните по ней два раза или

1	40212045 Противовес кронштейна рычага остановки ножа Knife stop lever bracket	1
2	40228008 Прокладочная шайба Washer	2
3	402S11036 Винт Screw	2
4	14021201500 Узел кронштейна рычага остановки ножа Knife stop lever	1
5	402S11006 Винт Screw	2
6	140202002 Болт шарнира кронштейна рычага остановки Knife stop lever hinge stud	1
7	40213002 Провод контроля нити Thread check wire	1
8	402S11003 Винт Screw	1
9	40203016 Ножевой вал Knife bar	1
10	40203021 Втулка ножевого вала Knife bar bushing	1
11	402S13009 Винт Screw	1
12	W01013 Прокладочная шайба Spacer	1
13	40205011 Шатун ножевого вала Knife bar connecting link	1
14	402S30052 Винт Screw	2
15	40204011 Кронштейн позиционирования ножевого вала Knife bar position bracket	1
16	40203022 Втулка ножевого вала Knife bar bushing	1
17	40209037 Направляющая ножевого вала Knife bar guide	1
18	40209013 Держатель ножа Knife holder	1
19	206S11002 Винт Screw	2
20	402S13005 Винт Screw	2
21	40219009 Нож 1/2" Knife1/2"	1
22	40228010 Шайба Washer	1
23	112S811015 Винт Screw	1
24	40204012 Рычаг привода ножевого вала Knife bar driving lever	1
25	302S09010 Винт Screw	2
26	40227014 Тяговая пружина Spring	1
27	402S30026 Винт шарнира пружины Hinge screw	1
28	402S30027 Винт Screw	1
29	402S16002 Гайка Nut	1
30	40202046 Вал рычага привода ножевого вала Knife bar driving lever shaft	1
31	402S16025 Гайка Nut	1
32	402S20015 Винт шарнира Hinge screw	1
33	S05049 Винт Screw	2
34	402S16010 Гайка кривошипа привода ножевого вала Knife bar driving crank nut	1
35	40226027 Штифт шатуна Connecting link pin	1
36	40226028 Штифт шатуна Connecting link pin	1
37	402S11013 Винт Screw	1
38	40204017 Кривошип привода ножевого вала Knife bar driving crank	1
39	12923018 Войлочный фильтр Oil wick	1
40	40212026 Держатель войлока Oil wick holder	1
41	402S11004 Винт Screw	1
42	402S10011 Винт Screw	2
43	402S20016 Винт шарнира Hinge screw	1
44	40204018 Вал кривошипа привода ножевого вала Knife bar driving crank shaft	1
45	40222020 Резиновая заглушка Rubber plug	1
46	40201013 Рычаг привода ножевого вала Knife bar driving lever bell crank	1
47	402S30028 Винт Screw	1
48	402S16005 Гайка Nut	1
49	402S20017 Винт шарнира Hinge screw	1
50	402S16011 Гайка Nut	1
51	40226029 Штифт сердечника Pn	1
52	40226030 Болт шарнира Hinge stud	1
53	402S14001 Винт Screw	1
54	40227015 Спиральная пружина Tension screw	1
55	40210005 Собачка храповика (β) Ratchet powl(β)	1
56	40210006 Собачка храповика (A) Ratchet powl(A)	1
57	40227016 Тяговая пружина Tension spring	1
58	402S20018 Винт шарнира Hinge screw	1
59	40202018 Приводной стержень Driving rod	1
60	40272017 Тяговая пружина Tension spring	1
61	402S30030 Подвесной винт Subpension screw	1
62	40212048 Качающаяся пластина Finger	1
63	40203023 Кронштейн позиционирования приводного стержня Driving rod position bracket	1
64	P01008 Штифт 4×18 Position pin	2
65	P01011 Штифт Position pin	1
66	40222023 Упорная шайба Thrust washer	1
67	40209014 Кронштейн фиксации держателя ножа Knife holder position bracket	1
68	115S814002 Винт Screw	1
69	402S30029 Винт подвеса пружины Screw	1
70	402S30031 Винт Screw	1
71	409S16014 Гайка Nut	1
72	40222021 Прокладочная шайба Spacer	1
73	40228010 Шайба Washer	2
74	40222022 Стопорная прокладка Spacer	1
75	402S16021 Гайка Nut	1
76	40228011 Прокладочная шайба Spacer	1
