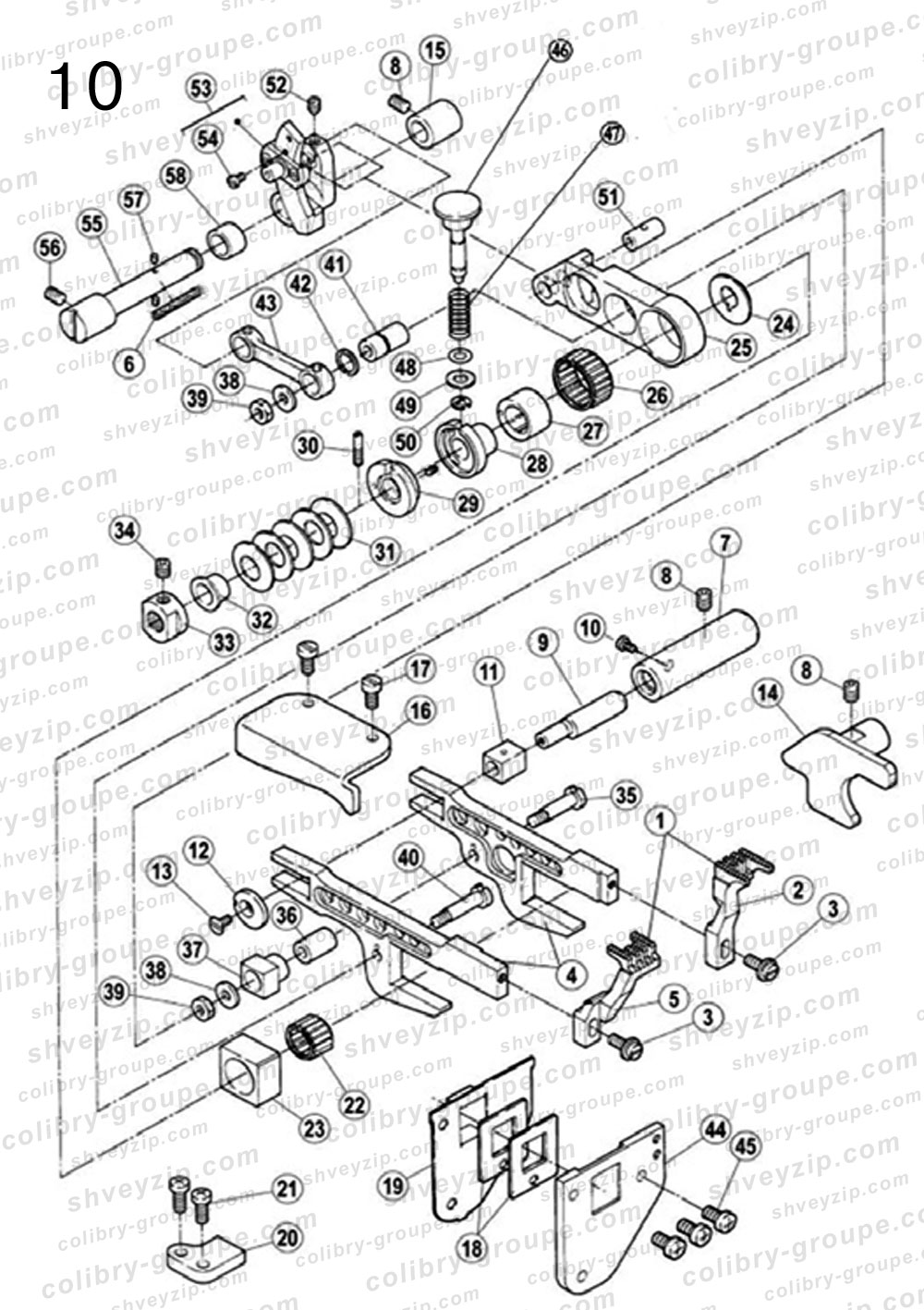

10. Компоненты держателя зубчатой рейки
Для схемы кликните по ней два раза или
| 1 |
3011400700
(257259-16F) Комплект зубчатой рейки основного продвижения Main feed dog assembly |
1 | |||
| 2 |
30114001
(356,364) Зубчатая рейка основного продвижения Main feed dog |
1 | |||
| 3 |
301530003
(5590) Винт зубчатой рейки дифференциального продвижения Screw |
2 | |||
| 4 |
400066
(252500-91) Комплект держателя зубчатой рейки дифференциального продвижения Main feed bar assembly |
1 | |||
| 5 |
30114002
Зубчатая рейка дифференциального продвижения 356,364 Differential feed dog |
1 | |||
| 6 |
20123021
(202175) Фитиль смазки Oil wick |
1 | |||
| 7 |
30103022
(204129A) Втулка Bushing |
1 | |||
| 8 |
S10006
(4539) Винт M5×6 Screw |
3 | |||
| 9 |
30102016
(204128A) Эксцентриковый палец Eccentric pin |
1 | |||
| 10 |
301512001
(5084) Винт кривошипа Screw |
1 | |||
| 11 |
30109008
(205857) Ползун/направляющая держателя рейки Block/feed bar guide |
1 | |||
| 12 |
30128011
(204439A) Эксцентриковая шайба Washer |
1 | |||
| 13 |
301517002
(5317) Винт эксцентрикового вала Screw |
1 | |||
| 14 |
30109009
(252504) Правая направляющая держателя рейки Guide (right) |
1 | |||
| 15 |
30103031
(206571) Задняя втулка дифференциального вала Bushing |
1 | |||
| 16 |
30109010
(252507) Левая направляющая держателя рейки Guide (left) |
1 | |||
| 17 |
L02003
(7019) Болт M4×7 Screw |
2 | |||
| 18 |
30122020
(206133) Маслозащитный экран держателя рейки Oilshield |
2 | |||
| 19 |
30109011
(252509) Крышка маслоуплотнителя Cover |
1 | |||
| 20 |
30109012
(252508) Нижняя направляющая Guide (lower) |
1 | |||
| 21 |
S01005
(7020) Винт M4×10 Screw |
2 | |||
| 22 |
B07002
(206128) Игольчатый подшипник 12×15×10 Needle bearing |
1 | |||
| 23 |
30109013
(252519) Ползун прижимной рейки Block |
1 | |||
| 24 |
30108003
(252520) Стопорная шайба подшипника Washer |
1 | |||
| 25 |
30104013
(206562) Шатун дифференциального продвижения Link/main feed |
1 | |||
| 26 |
B07003
(206125) Игольчатый подшипник 17×21×10 Needle bearing |
1 | |||
| 27 |
30103023
(252521) Эксцентриковая втулка подшипника Eccentric |
1 | |||
| 28 |
30103024
(252522) Регулятор продвижения Regulator |
1 | |||
| 29 |
3010306500
(252523-91) Комплект втулки регулятора Eccentric retainer |
1 | |||
| 30 |
301S30004
(252516) Винт регулятора Screw |
1 | |||
| 31 |
30128012
(240125) Тарельчатая шайба Spring |
5 | |||
| 32 |
30103026
(252525) Дистанционная втулка Spacer |
1 | |||
| 33 |
301S16001
(252543) Регулировочная гайка Nut |
1 | |||
| 34 |
S10002
(4514) Винт M5×5 Screw |
1 | |||
| 35 |
301S30005
(206120) Винт держателя рейки Screw |
1 | |||
| 36 |
30103027
(206119) Втулка дифференциального держателя рейки Bushing |
1 | |||
| 37 |
30109014
(206563) Направляющий ползун продвижения Guide block |
1 | |||
| 38 |
30128013
(200098) Прокладочная шайба Washer |
2 | |||
| 39 |
201S16003
Гайка N03 Nut |
2 | |||
| 40 |
301S30006
(206123) Винт дифференциального держателя рейки Screw |
1 | |||
| 41 |
30103028
(206566) Втулка дифференциального шатуна Bushing |
1 | |||
| 42 |
30129001
(206565) Разрезное стопорное кольцо Ring |
1 | |||
| 43 |
30105010
(206564) Шатун дифференциального продвижения Link/differential feed |
1 | |||
| 44 |
30109015
(251520) Кронштейн держателя рейки Bracket |
1 | |||
| 45 |
207511007
(7019) Винт M4×7.8 Screw |
3 | |||
| 46 |
30102017
(252526) Кнопка регулировки длины стежка Pin |
1 | |||
| 47 |
30127004
(240122) Пружина регулировки длины стежка Spring |
1 | |||
| 48 |
O01004
(206366) Уплотнительное кольцо 4×1.8 O-ring |
1 | |||
| 49 |
30128032
(204585) Шайба Washer |
1 | |||
| 50 |
H05002
(200555) Стопорное кольцо 3 Ring |
1 | |||
| 51 |
30103029
(206569) Палец дифференциального механизма продвижения Pin |
1 | |||
| 52 |
S12005
(4546) Винт M4×4 Screw |
1 | |||
| 53 |
3010401500
(252527-91) Комплект регулировочного механизма дифференциального продвижения Crank |
1 | |||
| 54 |
S01012
(7031) Винт M2.5×4 Screw |
1 | |||
| 55 |
30102018
(252510) Дифференциальный вал Shaft |
1 | |||
| 56 |
S10002
(4514) Винт M5×5 Screw |
1 | |||
| 57 |
30123008
(207925) Войлочный уплотнитель масляного отверстия вала подачи Felt |
2 | |||
| 58 |
30103030
(240119) Передняя втулка дифференциального вала Spacer |
1 | |||
