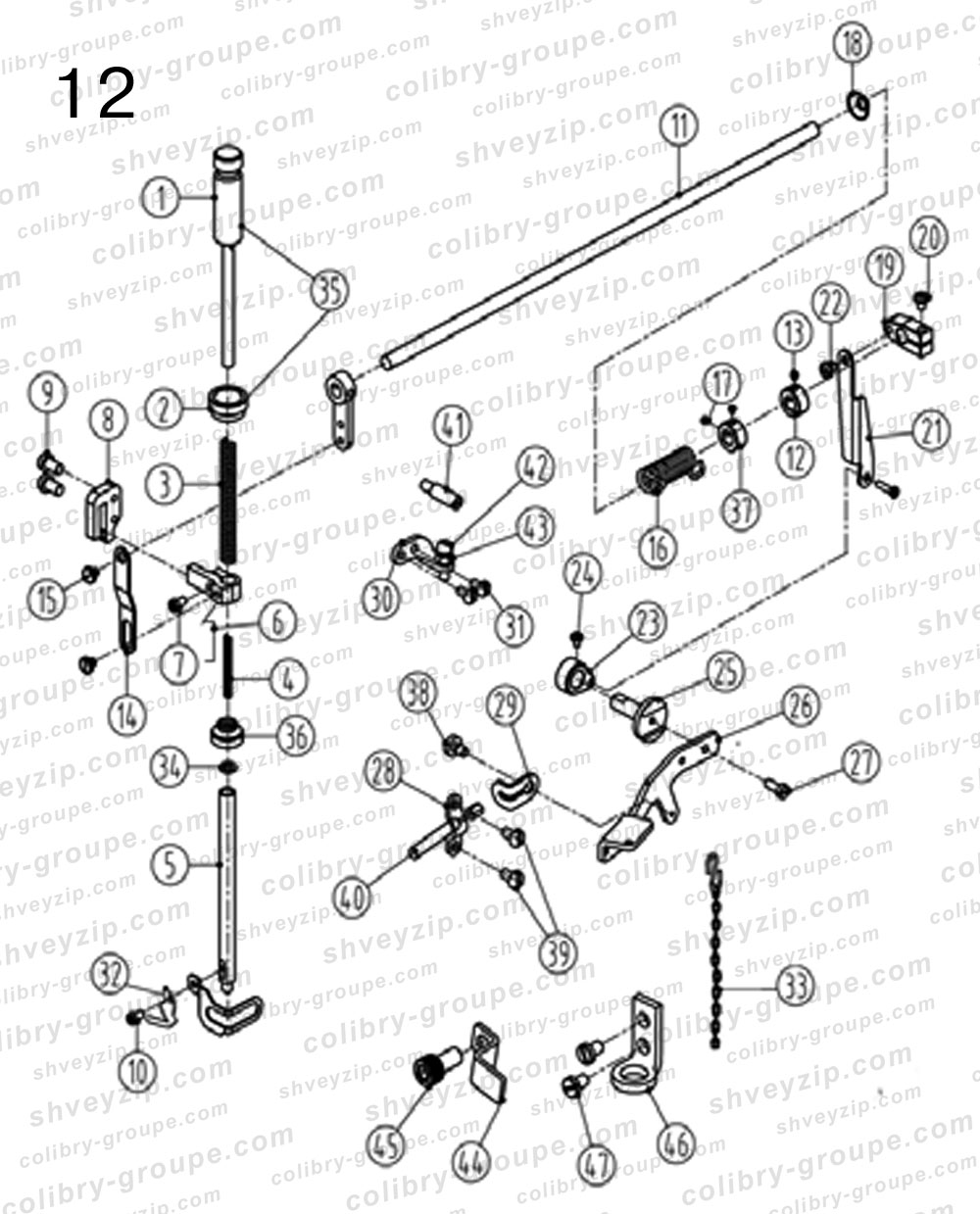

12. Компоненты прижимной лапки
Для схемы кликните по ней два раза или
| 1 |
310S30002
(253000-91) Регулировочный винт давления Adjusting bar |
1 | |||
| 2 |
301S16005
(253003) Регулировочная гайка давления Nut |
1 | |||
| 3 |
30127006
(240252) Регулировочная пружина давления Spring |
1 | |||
| 4 |
30127008
(240253) Малая пружина оси прижимной лапки Spring |
1 | |||
| 5 |
30102020
(253026) Ось прижимной лапки Presser bar |
1 | |||
| 6 |
30104017
(206139) Зажим прижимной лапки Presser bar clamp |
1 | |||
| 7 |
301S11009
Винт M1×12 Screw |
1 | |||
| 8 |
3010901700
(253005-91) Комплект направляющего блока с пружиной Guide |
1 | |||
| 9 |
S11025
(7025) Винт M1×20 Screw |
2 | |||
| 10 |
S01006
(7009) Винт M3×4.5 Screw |
1 | |||
| 11 |
3010206400
(263008-91) Рычаг прижимного вала Lever |
1 | |||
| 12 |
30108006
(192024) Стопорное кольцо Collar |
1 | |||
| 13 |
301S12001
(5084) Винт кривошипа Screw |
1 | |||
| 14 |
30112016
(206157) Соединительная пластина зажима прижимной лапки Link |
1 | |||
| 15 |
301S20007
(5386) Винт Screw |
2 | |||
| 16 |
30127009
(253010) Пружина прижимного вала Spring |
1 | |||
| 17 |
301S12001
(206156) Втулка кривошипа Collar |
2 | |||
| 18 |
30122023
Маслоуплотнитель Plug |
1 | |||
| 19 |
30104019
(206149) Кривошип прижима I (верхний) Bell crank (upper) |
1 | |||
| 20 |
301S11011
(5187) Винт кривошипа прижима Screw |
1 | |||
| 21 |
30212018
(253027) Соединительная пластина кривошипа прижима Link |
1 | |||
| 22 |
301S20008
(5184) Винт соединительной пластины Screw |
2 | |||
| 23 |
30104020
(206148) Кривошип прижима II (нижний) Bell crank (lower) |
1 | |||
| 24 |
301S20013
(002022-4) Фиксирующий винт кривошипа прижима II Screw |
1 | |||
| 25 |
31002006
Прижимной вал Shaft |
1 | |||
| 26 |
31112022
Рычаг прижимной лапки Lever |
1 | |||
| 27 |
S01011
Винт Screw |
1 | |||
| 28 |
31012032
Прижимная пластина троса K4-3106 Screw |
1 | |||
| 29 |
31012072
Тяговая пластина троса K4-3126 Link |
1 | |||
| 30 |
31012110
Ограничительная пластина прижимной лапки K4-1148 Link |
1 | |||
| 31 |
207S11007
Винт Screw |
2 | |||
| 32 |
30119020
Нож для нитей Screw |
1 | |||
| 33 |
30131018
Цепь Screw |
1 | |||
| 34 |
O01006
(240095) Уплотнительное кольцо 8.5×1.8 O-ring |
1 | |||
| 35 |
3100201000
Комплект регулировочного винта давления K4-1125 Adjusting bar assembly |
1 | |||
| 36 |
30722004
Резиновая пробка JK-8670-1106 Oil guard |
1 | |||
| 37 |
30108005
(253028) Стопорное кольцо JK-8568-W11-22 Finger guard |
1 | |||
| 38 |
302S20014
(4549) Винт JK-8669UT-1601-22 Screw |
1 | |||
| 39 |
S01002
(4805) Винт M4×6.5 (GB/T65-1985) Screw |
2 | |||
| 40 |
3112200200
Гибкий медный трос прижима W4-34U (комплект) Screw |
1 | |||
| 41 |
310S20014
Ограничительный винт K4-1150 Screw |
1 | |||
| 42 |
S01016
Винт M5×17 Pulling plate |
1 | |||
| 43 |
N01004
Гайка с наклейкой Clamp |
1 | |||
| 44 |
31012091
Зажим для нити K4-1138 Screw |
1 | |||
| 45 |
S05003
Винт M5×10.8 (зеркальный) Support plate |
1 | |||
| 46 |
31112005
Защитная пластина цепи W4-1201 Stator |
1 | |||
| 47 |
207S11007
(7017) Винт M4×7.8 Screw |
2 | |||
| 48 |
30112017
Защитный кожух прижимной лапки JK-8569-W11-14 Screw |
1 | |||
