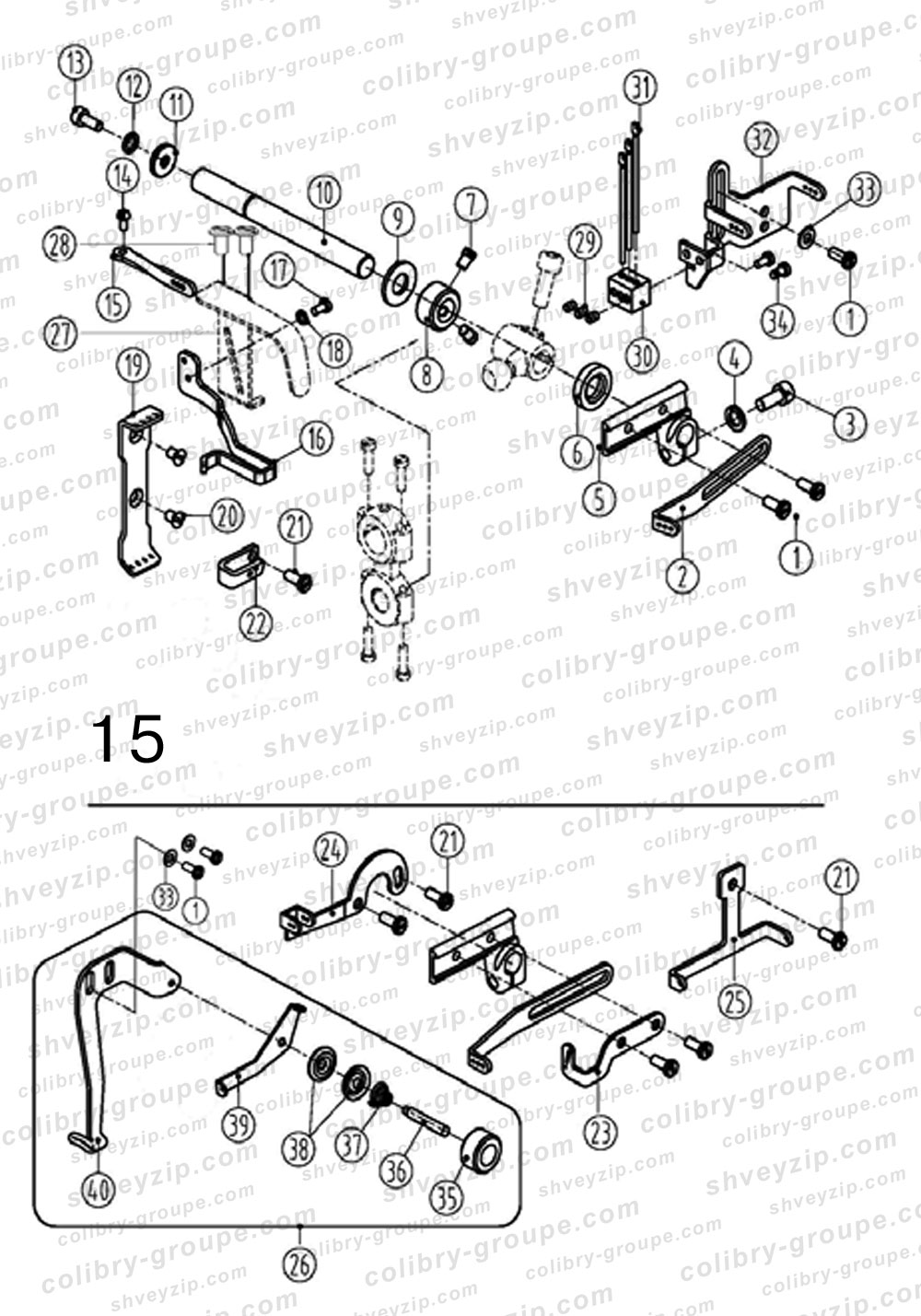

15. Компоненты направляющих нити
Для схемы кликните по ней два раза или
| 1 |
S01001
(7019) Винт M4×7 Screw |
6 | |||
| 2 |
31013006
(253505A) Длинная направляющая нити Thread take-up |
1 | |||
| 3 |
S05004
(4501) Винт M5×14 Screw |
1 | |||
| 4 |
W02001
(303067) Шайба Washer |
1 | |||
| 5 |
30101018
(253504) Основание направляющей нити Lever |
1 | |||
| 6 |
20622019
Маслоуплотнитель Plug |
1 | |||
| 7 |
301512001
(5084) Винт кривошипа Screw |
2 | |||
| 8 |
30108008
(240201) Стопорное кольцо оси направляющей нити Ring |
1 | |||
| 9 |
30128008
Шайба оси качающегося механизма Washer |
1 | |||
| 10 |
31002001
(253503) Ось направляющей нити (центральная ось) Shaft |
1 | |||
| 11 |
30128019
(204107) Прокладочная шайба Washer |
1 | |||
| 12 |
W02002
(201252) Шайба M4 Washer |
1 | |||
| 13 |
S05048
(4527) Винт M4×10 Screw |
1 | |||
| 14 |
311805001
(7009) Винт M3×6 Screw |
1 | |||
| 15 |
31013017
(253507) Направляющая нити с тремя отверстиями Thread guide |
1 | |||
| 16 |
31112009
Защитный кожух нити Thread support |
1 | |||
| 17 |
S01006
Винт Screw |
1 | |||
| 18 |
30128034
Шайба Washer |
1 | |||
| 19 |
31013005
Направляющая пластина нити Thread guide |
1 | |||
| 20 |
206830016
(7170) Винт Screw |
2 | |||
| 21 |
207811007
(7018) Винт M4×7.8 Screw |
3 | |||
| 22 |
31012045
U-образный держатель натяжителя нити Thread tension bracket |
1 | |||
| 23 |
31012018
Направляющая пластина нити Thread guide |
1 | |||
| 24 |
30112029
(253514) Направляющая нити подачи иглы Thread guide |
1 | |||
| 25 |
31013011
(253515) Направляющая пластина нити Thread guide |
1 | |||
| 26 |
3111200800
Комплект направляющей нити подачи иглы Thread guide |
1 | |||
| 27 |
31112010
Защитный кожух игловодителя Screw |
2 | |||
| 28 |
S04010
Винт защитного кожуха игловодителя Screw |
3 | |||
| 29 |
S10001
(4535) Винт M3×4 Holder |
1 | |||
| 30 |
30113012
(253545) Держатель направляющей нити игловодителя Holder |
1 | |||
| 31 |
30113013
(234521) Направляющий стержень нити Thread guide |
3 | |||
| 32 |
30112027
(253544) Кронштейн фиксатора силиконового масла Thread guide |
1 | |||
| 33 |
W01001
(303448) Шайба M4 Washer |
3 | |||
| 34 |
S01006
(7009) Винт M3×4.5 Screw |
2 | |||
| 35 |
302S16005
Регулировочная гайка Adjusting nut |
1 | |||
| 36 |
301S30055
Регулировочный винт Adjusting screw |
1 | |||
| 37 |
30127016
(137109) Пружина натяжителя нити Spring |
1 | |||
| 38 |
20112033
(137108) Фиксатор нити Thread retainer |
2 | |||
| 39 |
30112032
(253547) Направляющая нити подачи иглы с двумя отверстиями Thread guide |
1 | |||
| 40 |
31112008
(253548) Направляющая пластина нити подачи иглы Thread guide |
1 | |||
