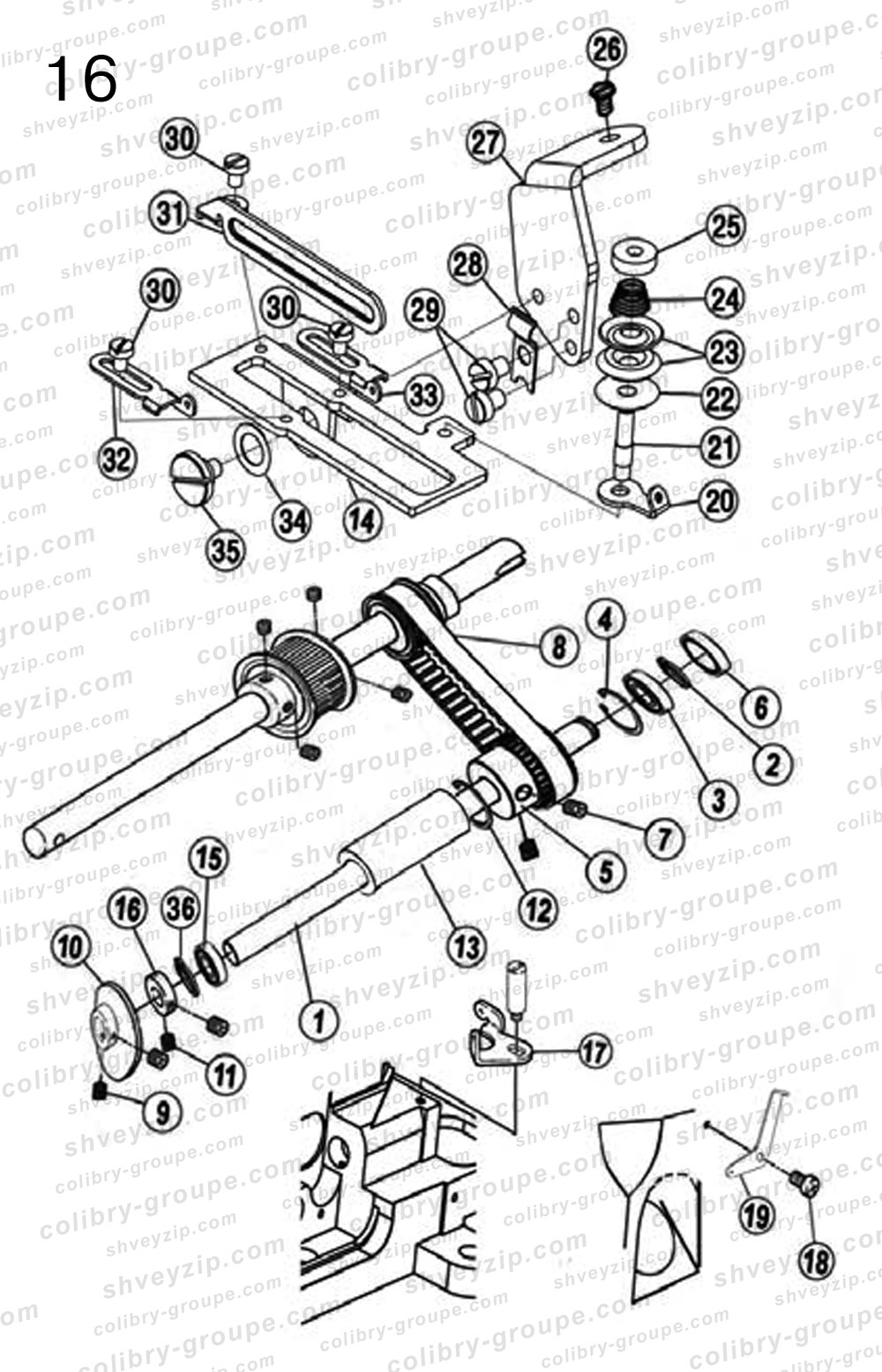

16. Компоненты внешнего кулачка намотки нити
Для схемы кликните по ней два раза или
| 1 |
30102063
Ось кулачка намотки нити Shaft |
1 | |||
| 2 |
H03004
Стопорное кольцо 12 Ring |
1 | |||
| 3 |
B04017
Подшипник 60012 Bracket |
1 | |||
| 4 |
H01011
Стопорное кольцо для отверстия Ring |
1 | |||
| 5 |
30125004
Малый шкив 1 Small gear1 |
1 | |||
| 6 |
30122100
Маслоуплотнитель Plug |
1 | |||
| 7 |
S10029
Винт M6×0.75×5 Screw |
1 | |||
| 8 |
30135005
Малый зубчатый ремень Small timing belt |
1 | |||
| 9 |
S10007
Винт M5×5 Screw |
2 | |||
| 10 |
3010306300
Комплект кулачка намотки нити Thread takeup |
1 | |||
| 11 |
S10002
Винт M5×5 Screw |
2 | |||
| 12 |
H01016
Стопорное кольцо 21 Ring |
1 | |||
| 13 |
30103033
Маслоотражательный комплект Oil baffle set |
1 | |||
| 14 |
30112231
Кронштейн намотки нити Bracket |
1 | |||
| 15 |
B06004
Подшипник 6801RS Bracket |
1 | |||
| 16 |
30108011
Стопорное кольцо Washer |
1 | |||
| 17 |
30113045
Направляющая нити Thread guide |
1 | |||
| 18 |
S01001
Винт M4×7 Screw |
1 | |||
| 19 |
30113047
Направляющая нити Thread guide |
1 | |||
