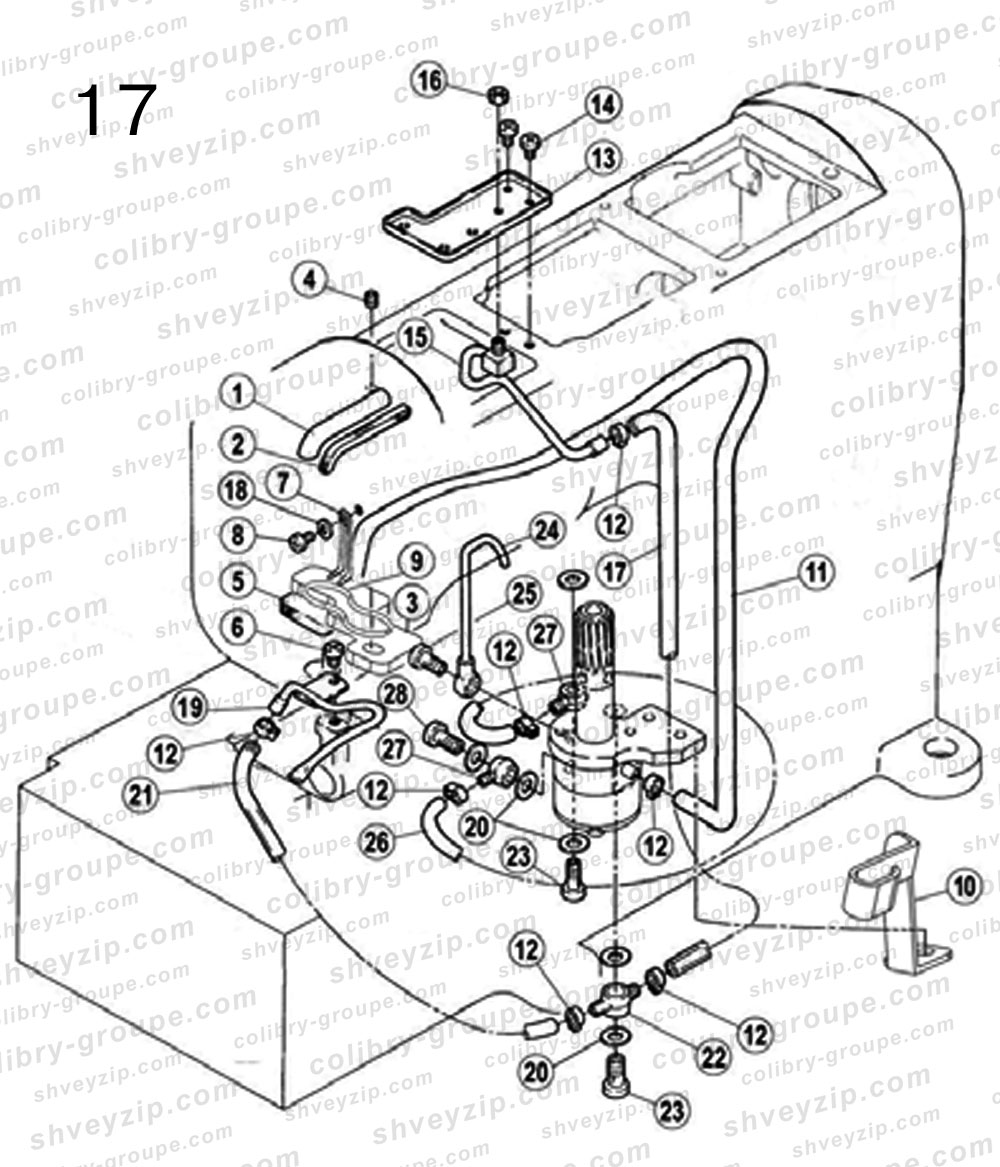

17. Компоненты системы смазки
Для схемы кликните по ней два раза или
| 1 |
30121012
(255003) Медная маслопроводная трубка Oil pipe |
1 | |||
| 2 |
30123010
(240136) Войлочный маслопоглотитель Felt |
1 | |||
| 3 |
30223023
Возвратный войлок игловодителя Felt |
1 | |||
| 4 |
S10002
(4514) Винт M5×5 Screw |
1 | |||
| 5 |
30223023
(255021) Войлочный маслопоглотитель Felt |
1 | |||
| 6 |
301S11024
Винт направляющей ползуна Screw |
1 | |||
| 7 |
30127045
(200136) Фиксатор возвратного войлока Clamp |
1 | |||
| 8 |
207S11007
(255005) Винт M4×7.8 Screw |
1 | |||
| 9 |
30127060
Фиксатор войлока Clamp |
1 | |||
| 10 |
30112186
Кронштейн крепления маслопровода Supporting structure |
1 | |||
| 11 |
12921002
(240135) Виниловая маслопроводная трубка Tube |
1 | |||
| 12 |
20429001
(202199) Фиксатор маслопровода Clamp |
6 | |||
| 13 |
30112039
(255006) Маслосборник Oil guard |
1 | |||
| 14 |
S01002
(7017) Винт M4×6.5 Screw |
2 | |||
| 15 |
3012101500
(255007-91) Комплект распылительной трубки Oil distributor |
1 | |||
| 16 |
N01001
(4821) Гайка M4 Nut |
1 | |||
| 17 |
30121022
(240134) Маслопроводная трубка Φ4×Φ6 Tube |
1 | |||
| 18 |
W01001
(303448) Шайба 4 Ring |
1 | |||
| 19 |
30121009
(255010-91) Распылительная трубка Oil distributor |
1 | |||
| 20 |
20122033
Прокладочная шайба Washer |
6 | |||
| 21 |
30121022
(240134) Маслопроводная трубка Φ4×Φ6 Tube |
1 | |||
| 22 |
30136005
(200136) Соединитель маслопровода Joint |
1 | |||
| 23 |
301S30013
(200152) Маслопропускной винт Joint screw |
2 | |||
| 24 |
30136003
(255035-91) Медный соединитель маслопровода Pipe |
1 | |||
| 25 |
301S30012
(255037) Винт маслопровода Screw |
1 | |||
| 26 |
30121022
(240134) Маслопроводная трубка Φ4×Φ6 Tube |
1 | |||
| 27 |
30136005
(200136) Соединитель маслопровода Joint |
1 | |||
| 28 |
201S30004
(200152) Маслопропускной винт Joint screw |
1 | |||
| 29 |
30129007
Фиксатор маслопровода Clamp |
1 | |||
| 30 |
20136007
Пластиковый соединитель маслопровода Plastic joint |
2 | |||
