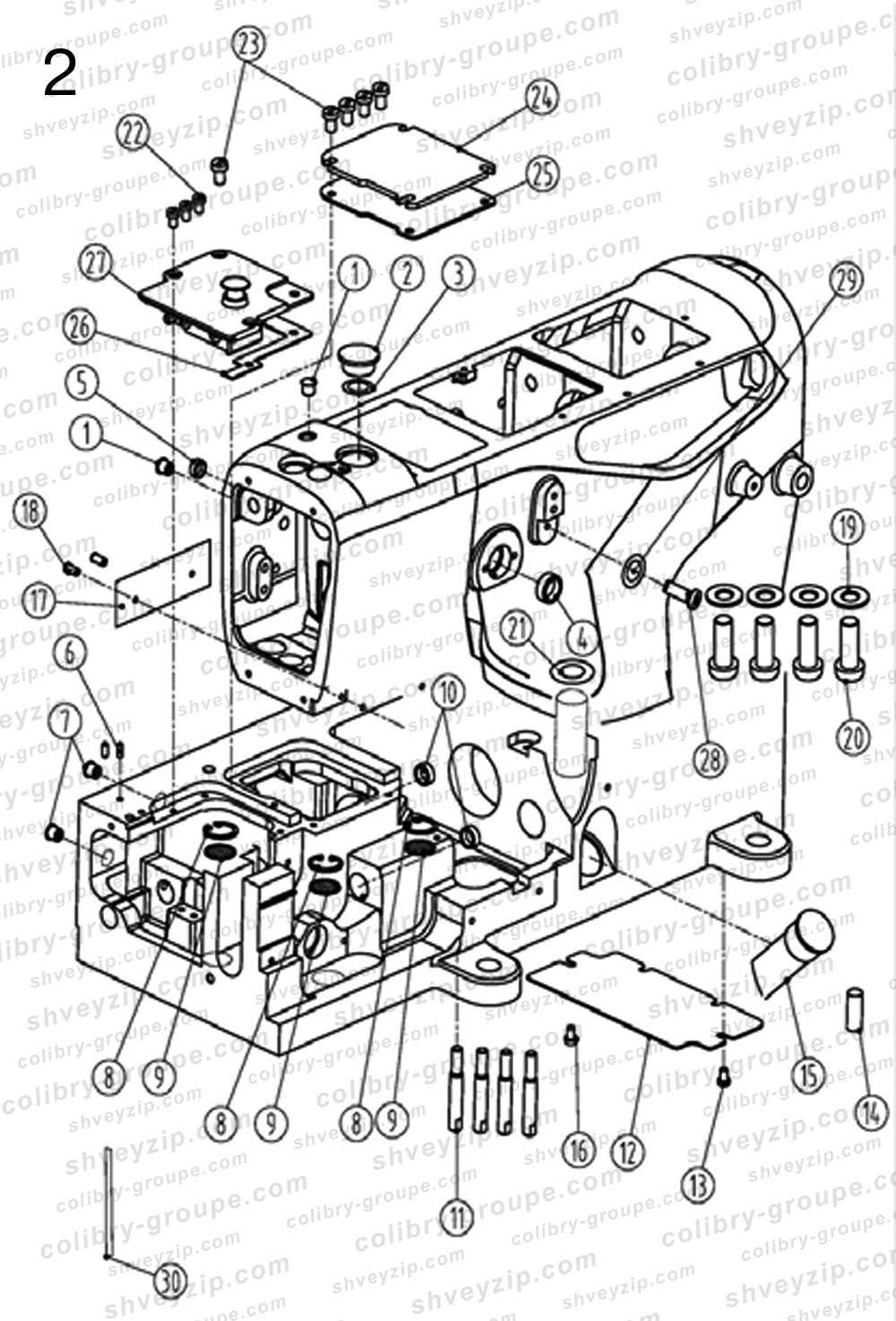

2. Компоненты корпуса
Для схемы кликните по ней два раза или
| 1 |
30122006
Маслоуплотнитель Plug |
3 | |||
| 2 |
21022007
(206590) Маслоуплотнитель Plug |
1 | |||
| 3 |
21012018
Прокладка маслоуплотнителя Washer |
1 | |||
| 4 |
20622019
Маслоуплотнитель Plug |
2 | |||
| 5 |
30122008
Маслоуплотнитель Plug |
1 | |||
| 6 |
P01001
Штифт A5×13 Pin |
2 | |||
| 7 |
30122006
(240052) Масляный заглушка Plug |
4 | |||
| 8 |
H01001
(240001) Стопорное кольцо Ring |
3 | |||
| 9 |
30112001
(255002) Масляный фильтр Filter |
3 | |||
| 10 |
30122008
(208173) Маслоуплотнитель Plug |
2 | |||
| 11 |
30123001
(250117) Винт корпуса машины Shoulder pin |
4 | |||
| 12 |
30112002
(250049) Крышка Cover |
1 | |||
| 13 |
S01002
(7017) Винт M4×6.5 Screw |
1 | |||
| 14 |
10126021
Сборный штифт Pin |
2 | |||
| 15 |
30111001
(206590) Указатель уровня масла Oil level gauge |
1 | |||
| 16 |
S01002
(7017) Винт M4×6.5 Screw |
1 | |||
| 17 |
30137001
(250233) Табличка с моделью Sticker |
1 | |||
| 18 |
R03001
(210679) Заклёпка 2.5×4 Pin |
2 | |||
| 19 |
W02003
Шайба 10 Washer |
4 | |||
| 20 |
S05001
Винт M10×27.5 Screw |
4 | |||
| 21 |
O01001
Уплотнительное кольцо 15×2.65 O-ring |
1 | |||
| 22 |
30111024
Винт направляющей ползуна Screw |
3 | |||
| 23 |
L02001
(7084) Винт M4×8 Screw |
5 | |||
| 24 |
30101005
(250003) Правая крышка нижнего узла Top cover (right) |
1 | |||
| 25 |
30122003
(250004) Прокладка правой крышки нижнего узла Gasket |
1 | |||
| 26 |
30122002
(250020) Прокладка левой крышки нижнего узла Gasket |
1 | |||
| 27 |
30101004
(250069) Левая крышка нижнего узла Top cover plate (left) |
1 | |||
| 27 |
30101162
Левая крышка нижнего узла (-23) Top cover plate (-23, left) |
1 | |||
| 28 |
207S11007
Винт M4× (GB/T65-1985) Screw |
1 | |||
| 29 |
W01001
Шайба M4 (GB/T 97.1-2002) Washer |
1 | |||
| 30 |
30123028
Масляный бачок JK-8569-0435 |
1 | |||
