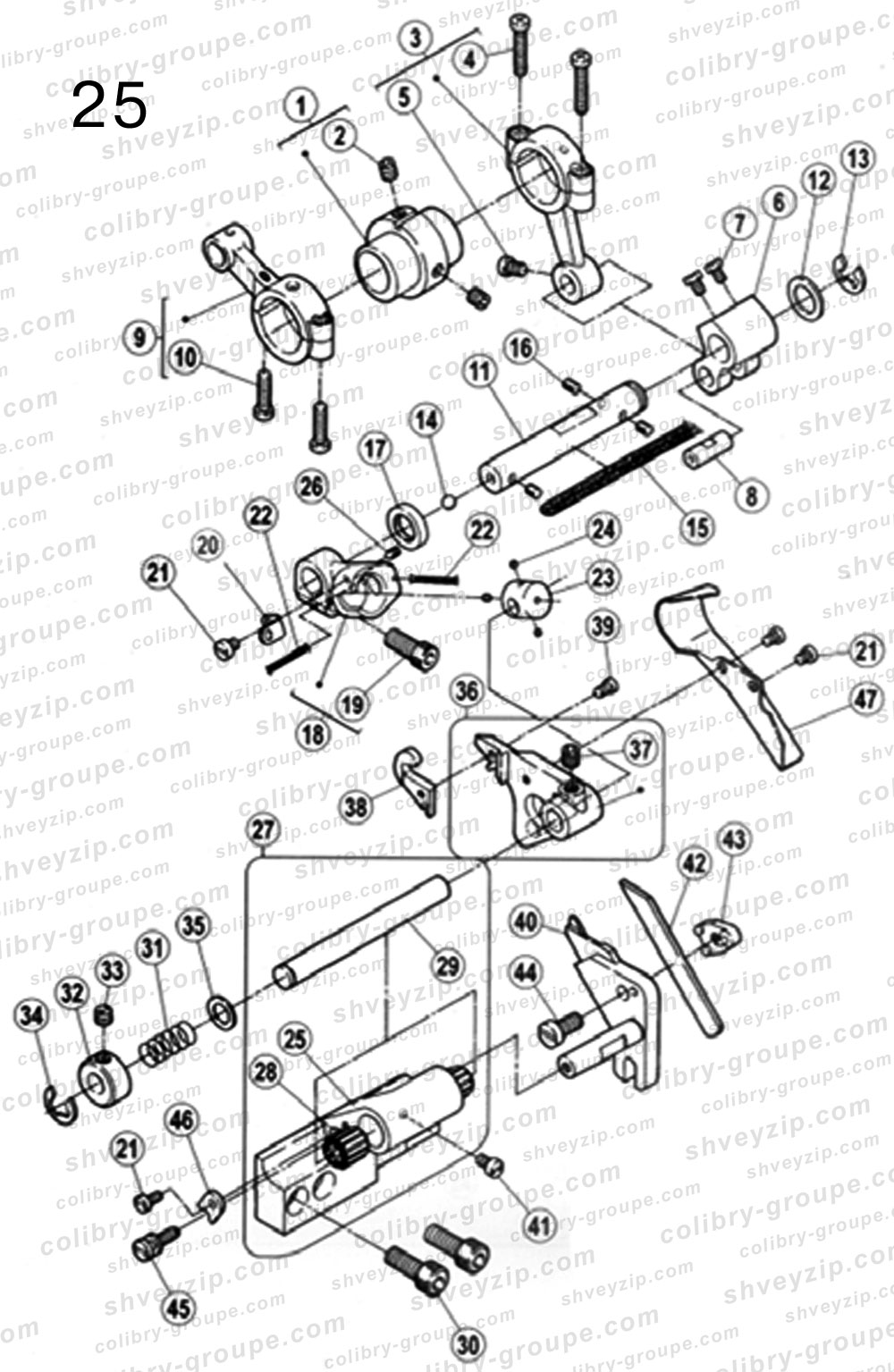

25. Специальные компоненты модели Jack JK-W4-D-05
Для схемы кликните по ней два раза или
| 1 |
30110009
(255500) Эксцентриковый кулачок Eccentric assy |
1 | |||
| 2 |
S10006
(4539) Винт M5×6 Screw |
2 | |||
| 3 |
400062
Соединительный узел Eccentric assy |
1 | |||
| 4 |
S01008
Винт M3.5×13 Screw |
4 | |||
| 5 |
S01010
Винт M4×8 Screw |
1 | |||
| 6 |
30104007
Кривошип петлителя Crank |
1 | |||
| 7 |
301512001
Винт Screw |
2 | |||
| 8 |
30126003
Палец кривошипа Pin |
1 | |||
| 9 |
400063
Соединительный узел качания петлителя Connection assy |
1 | |||
| 10 |
S01008
Винт M3.5×13 Screw |
2 | |||
| 11 |
30102038
(255502) Ось кривошипа Shaft |
1 | |||
| 12 |
30128008
(240102) Шайба оси защиты иглы Washer |
1 | |||
| 13 |
H05001
Шайба 10 Ring |
1 | |||
| 14 |
30209009
Шарик дифференциального вала Ball |
1 | |||
| 15 |
30123014
Фитиль смазки Oil wick |
1 | |||
| 16 |
30123001
Войлочный уплотнитель Felt |
3 | |||
| 17 |
30122019
Маслоуплотнитель Oil seal |
1 | |||
| 18 |
30104028
(255503) Комплект рычага качающейся оси Lever assy |
1 | |||
| 19 |
S05004
Винт M5×14 Screw |
1 | |||
| 20 |
30112049
(255504) Фиксирующая пластина Latch |
1 | |||
| 21 |
S01006
(7009) Винт M3×4.5 Screw |
4 | |||
| 22 |
30123015
Фитиль смазки Oil wick |
2 | |||
| 23 |
30102039
(255505) Качающаяся ось Shaft |
1 | |||
| 24 |
30123008
Войлочный уплотнитель Felt |
3 | |||
| 25 |
30101040
Кронштейн ножа Bracket assy |
1 | |||
| 26 |
S12002
Винт M3×4 Screw |
1 | |||
| 27 |
3010104000
Комплект кронштейна ножа Bracket assy |
1 | |||
| 28 |
30103085
Игольчатый подшипник кронштейна ножа Needle bearing |
2 | |||
| 29 |
30102040
(255508-2) Ось нижнего кронштейна ножа Shaft |
1 | |||
| 30 |
S05019
Винт M6×16.3 Screw |
2 | |||
| 31 |
30127022
(306105) Пружина Spring |
1 | |||
| 32 |
30108006
(192024) Стопорное кольцо Ring |
1 | |||
| 33 |
209314008
(W00024-1) Винт Screw |
1 | |||
| 34 |
H05013
(202522) Стопорное кольцо Ring |
1 | |||
| 35 |
30128026
(207045) Прокладочная шайба Washer |
1 | |||
| 36 |
30101037
(255507-91) Верхний держатель ножа Upper knife holder |
1 | |||
| 37 |
S12003
(4547) Винт M6×0.75×5 Screw |
1 | |||
| 38 |
30119001
(306394) Верхний нож Upper knife |
1 | |||
| 39 |
301511017
(5109) Фиксирующий винт верхнего ножа Screw |
1 | |||
| 40 |
30101039
(255509) Нижний держатель ножа Lower knife holder |
1 | |||
| 41 |
301520038
(7036) Винт кривошипа защиты иглы Screw |
1 | |||
| 42 |
20619004
(204161) Нижний нож Lower knife |
1 | |||
| 43 |
30101038
(255510) Прижимная пластина нижнего ножа Lower knife clamp |
1 | |||
| 44 |
S01011
(7028) Винт M5×10 Screw |
1 | |||
| 45 |
301830021
(255513) Регулировочный винт Screw |
1 | |||
| 46 |
30112051
(255511) Направляющая пластина Guide |
1 | |||
| 47 |
30112050
(255515) Пластина для удаления стружки Chip guard |
1 | |||
