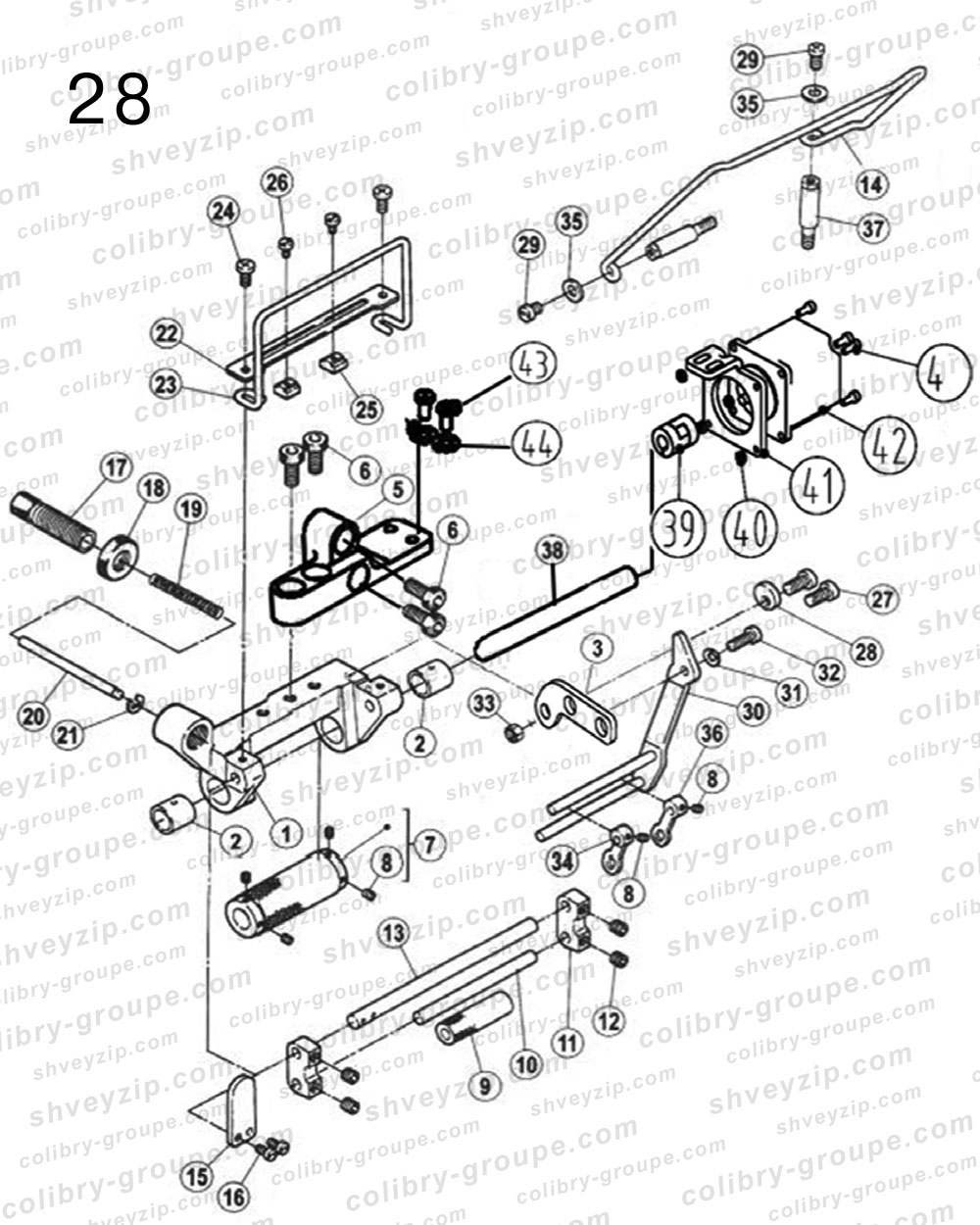

28. Специальные компоненты модели Jack JK-W4-D-05
Для схемы кликните по ней два раза или
| 1 |
300144
Кронштейн держателя ленты Bracket assay |
1 | |||
| 2 |
30103055
Втулка Bushing |
2 | |||
| 3 |
31112017
Соединительная пластина зажима ленты W4-3004 Bracket |
1 | |||
| 4 |
S01005
Винт M4×10 Screw |
4 | |||
| 5 |
304427
Кронштейн держателя ленты Bracket |
1 | |||
| 6 |
S05019
Винт M6×16.3 Screw |
4 | |||
| 7 |
3010305700
Комплект прижимного ролика Roller assay |
1 | |||
| 8 |
S10005
Винт M3×3 Screw |
6 | |||
| 9 |
30103059
Прижимной ролик II Cooler |
1 | |||
| 10 |
30102045
Короткая ось зажима ленты Shaft |
1 | |||
| 11 |
30109018
(255502) Кронштейн оси зажима ленты Bracket |
2 | |||
| 12 |
S10002
(240102) Винт M5×5 Screw |
4 | |||
| 13 |
30102046
Длинная ось зажима ленты Shaft |
1 | |||
| 14 |
30113021
Кронштейн ленты Lace guide |
1 | |||
| 15 |
30112059
Рычаг Lever |
1 | |||
| 16 |
S01027
Винт M3×5 Screw |
2 | |||
| 17 |
301530027
Регулировочный винт Screw |
1 | |||
| 18 |
301516011
(255503) Регулировочная гайка Nut |
1 | |||
| 19 |
30127024
Пружина Spring |
1 | |||
| 20 |
30126013
(255504) Ось штифта Shaft |
1 | |||
| 21 |
H05002
(7009) Стопорное кольцо 5 Ring |
1 | |||
| 22 |
30112055
Прижимная пластина ленты Guide |
1 | |||
| 23 |
30113022
(255505) Кронштейн прижима ленты Lace guide |
1 | |||
| 24 |
S01002
Винт M4×6.5 Screw |
2 | |||
| 25 |
301516010
Ограничитель положения Guide |
2 | |||
| 26 |
301511018
Винт Screw |
2 | |||
| 27 |
207511007
Винт M4×7.8 Screw |
2 | |||
| 28 |
30128028
Эксцентриковая шайба Stopper |
1 | |||
| 29 |
207511007
(255508-2) Винт M4×7.8 Screw |
2 | |||
| 30 |
3011205600
Комплект кронштейна зажима ленты Bracket assay |
1 | |||
| 31 |
30128020
(306105) Прокладочная шайба Spring |
1 | |||
| 32 |
S05048
(192024) Винт M4×10 Screw |
1 | |||
| 33 |
N01001
(W00024-1) Гайка M4 Nut |
1 | |||
| 34 |
30105017
(202522) Шатун зажима ленты I Lace guide |
1 | |||
| 35 |
W01004
(207045) Шайба 5 Washer |
2 | |||
| 36 |
30105018
(255507-91) Шатун зажима ленты II Lace guide |
1 | |||
| 37 |
301530025
(4547) Винт основания Screw |
2 | |||
| 38 |
31102003
Ось ролика W4-3001 |
1 | |||
| 39 |
31103002
Эластичная муфта W4-3010 |
1 | |||
| 40 |
N01001
Гайка M4 Nut |
4 | |||
| 41 |
31112016
Монтажный кронштейн мотора W4-3003 |
1 | |||
| 42 |
3113300300
Шаговый мотор для цепного стежка W4-3012 |
1 | |||
| 43 |
S01011
Винт M5×10 (GB/T65-1985) Screw |
2 | |||
| 44 |
W01009
Шайба 5 (GB/T97.1-1985) Washer |
2 | |||
